提升视觉渲染效率之导出网格面模型的方法
为什么要使用网格面格式的模型（转换和导出网格面模型）进行视觉渲染？
1.Deepseek解释
在计算机图形学中，将3D模型转换为网格面（通常由三角形或四边形构成的多边形网格）进行渲染，主要是为了适应图形硬件的处理流程、提高效率并简化计算。以下是关键原因：
1. 硬件兼容性：GPU专为多边形优化
现代GPU（图形处理器）的渲染管线（如光栅化、着色器处理）高度优化了对三角形网格的处理。
三角形是几何最简单的多边形，其数学特性（如平面性、插值规则）使得GPU能快速进行光栅化、深度测试和着色。
其他几何表示（如NURBS曲面、隐式曲面）需要复杂计算，难以直接映射到GPU的并行架构。
2. 计算效率：避免实时解析复杂数学公式
参数化曲面（如贝塞尔曲面、细分曲面）需要实时计算表面点的位置，消耗大量算力。
网格面通过预计算顶点、边和面，将复杂曲面离散化为简单的几何单元，渲染时只需处理顶点变换和插值，效率更高。
例如，游戏中的角色模型通常预烘焙为低多边形网格（Low-Poly Mesh），运行时直接渲染而非动态生成曲面。
2. 犀牛官方文档解释

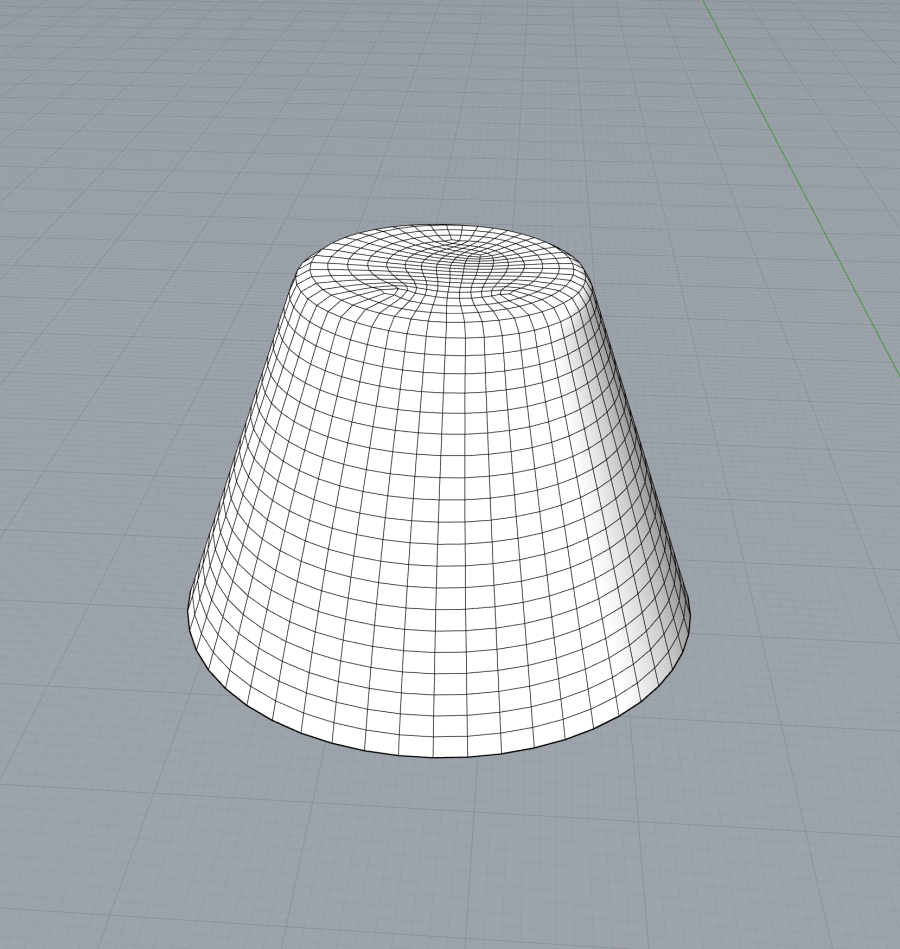

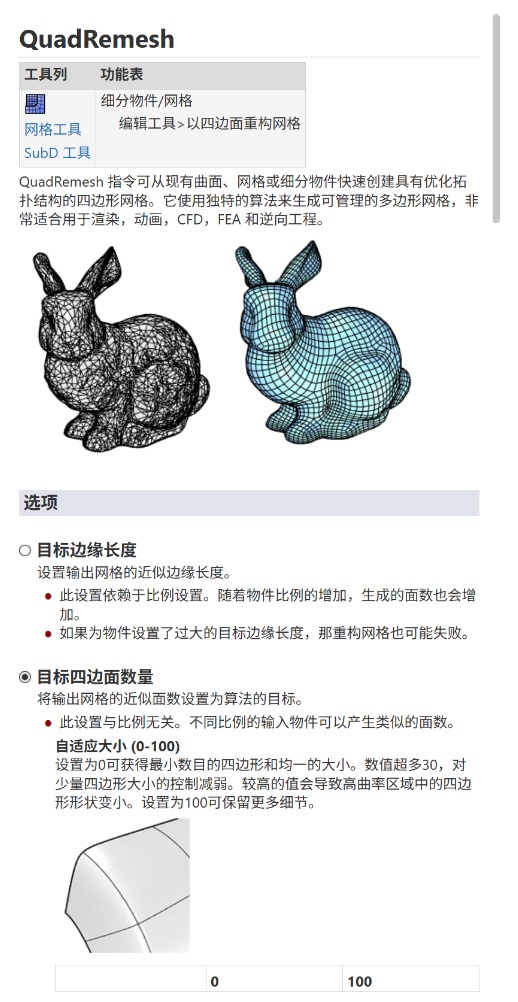

QuadRemesh 指令可从现有曲面、网格或细分物件快速创建具有优化拓扑结构的四边形网格。它使用独特的算法来生成可管理的多边形网格，非常适合用于渲染，动画，CFD，FEA 和逆向工程。

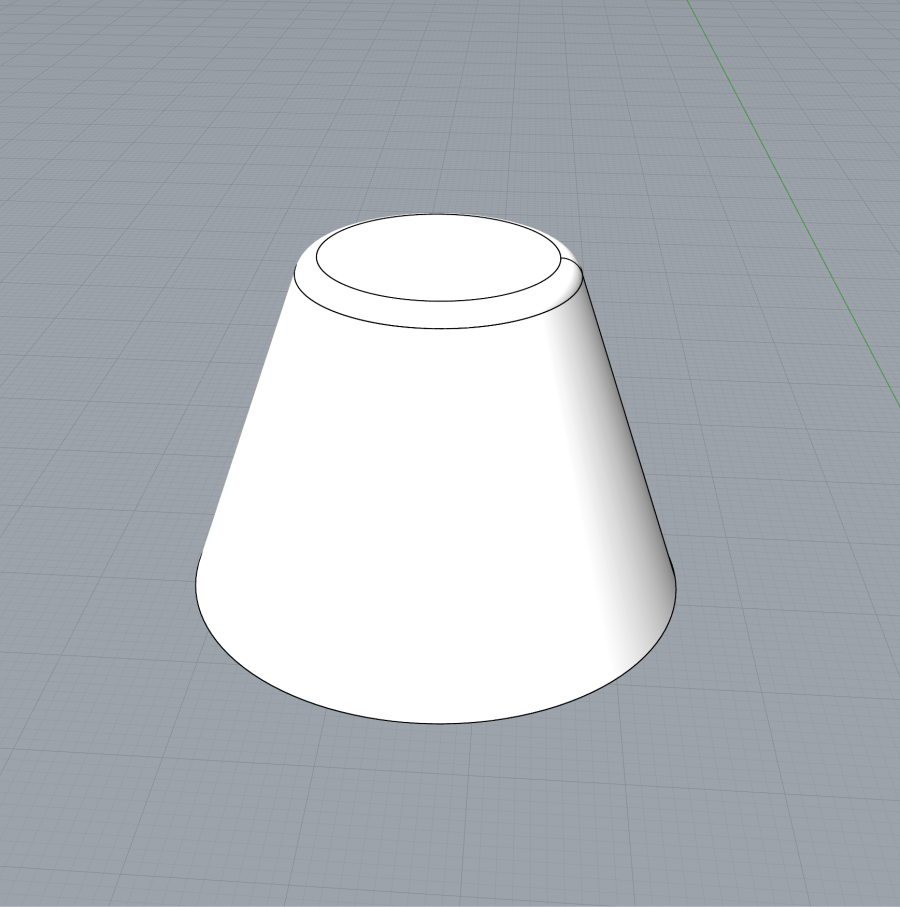

犀牛导出网格面模型进行渲染，有以下几种输出文件的方式：

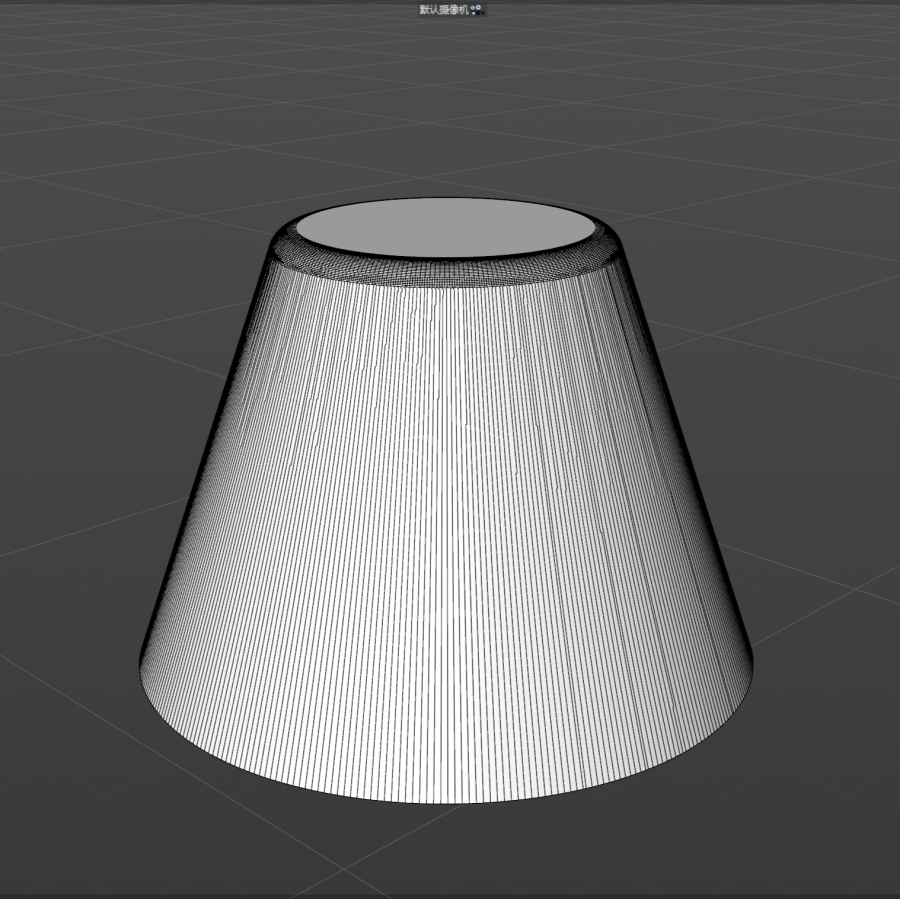

1. 大多数情况下犀牛或者工程软件直接导出文件（step格式等），直接导入C4D、Blender、keyshot即可，软件会自动转换成网格面，这种操作满足大多数效果图渲染需求；

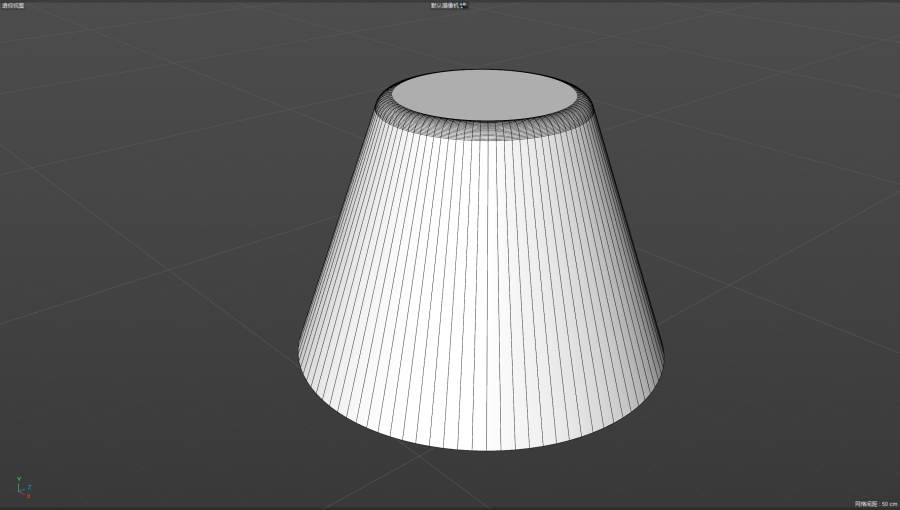

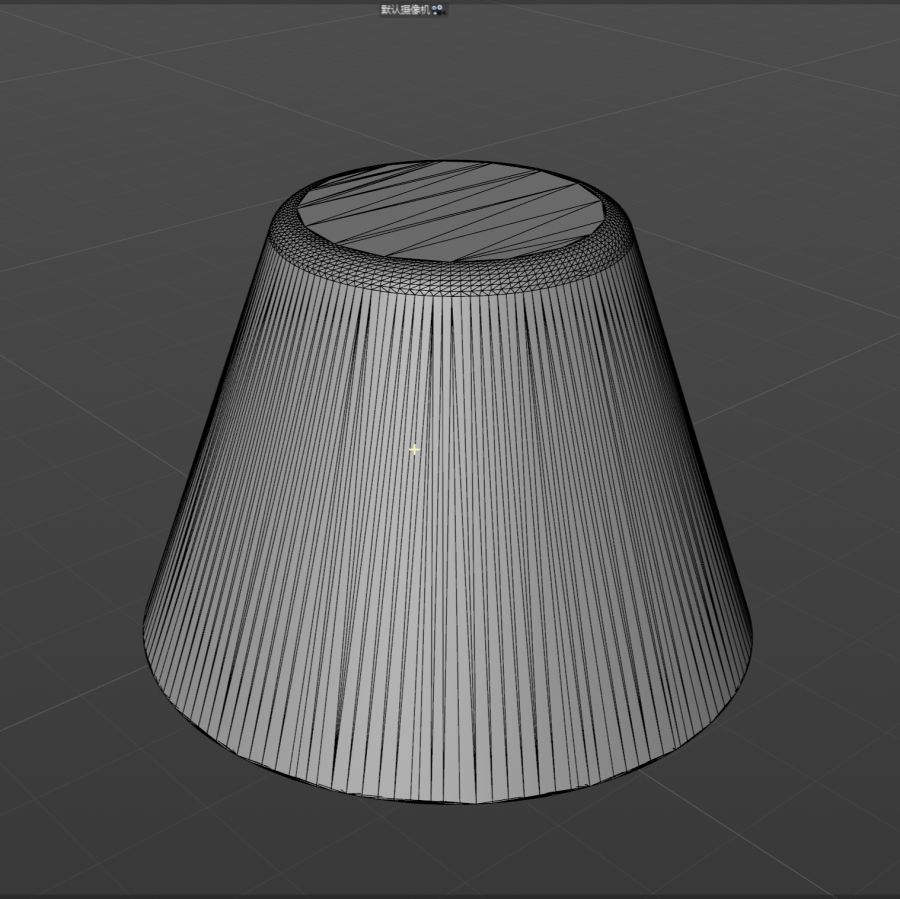

2. 犀牛或者工程软件导出3DM/STEP格式文件，通过Keyshot导出OBJ等格式，再导入C4D、Blender等软件。主要是三角化的面，细节的布线还是稍显凌乱，要求不高可以通过反三角化进行转化，再处理细节三角面；

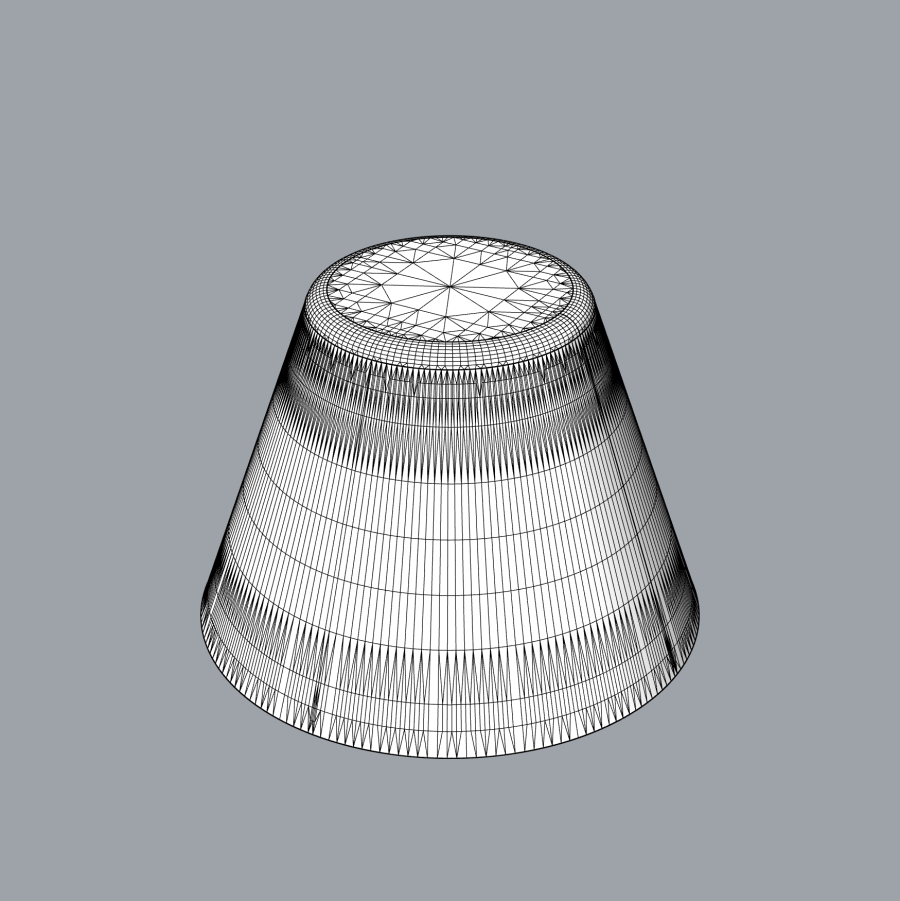

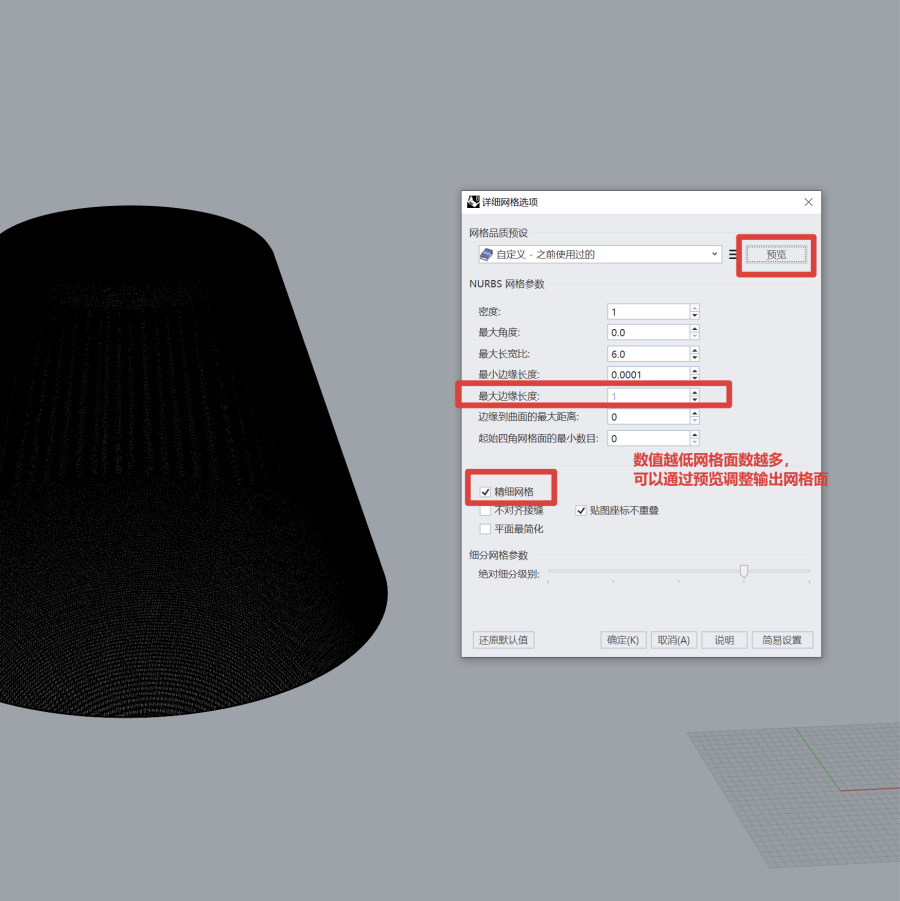

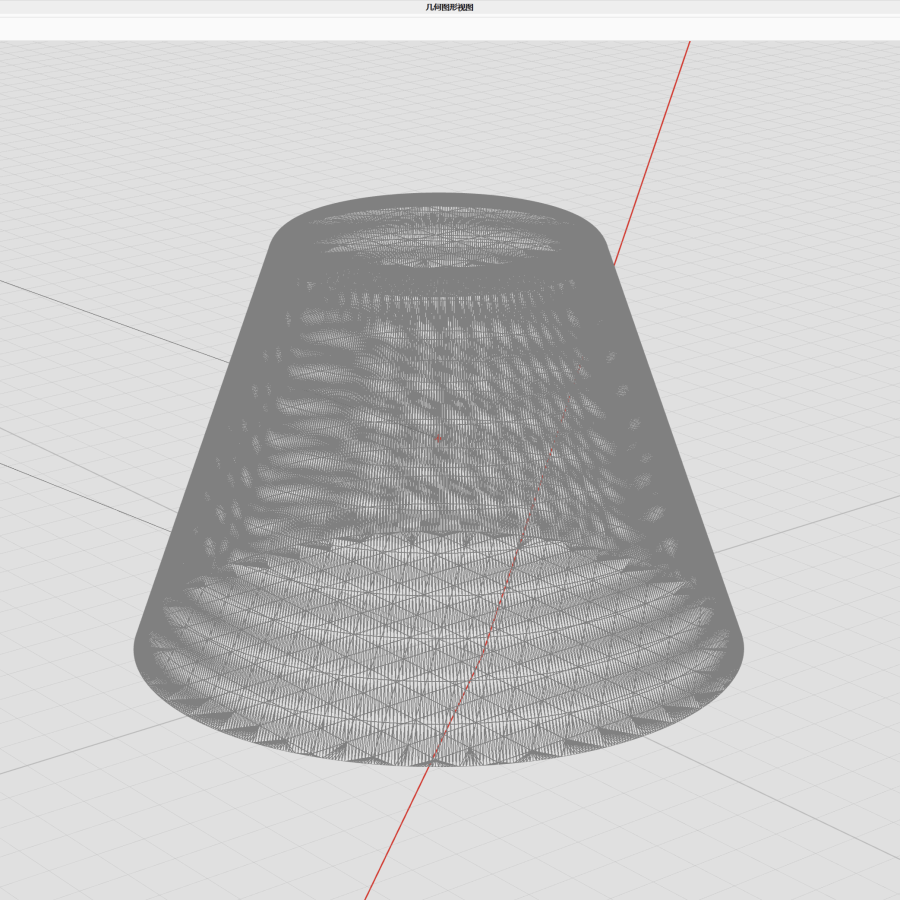

3. 犀牛软件内直接转网格再进行导出，此种转换相比较方法1和2，过多三角面，网格面质量更差，不建议使用此方法，可作了解学习；

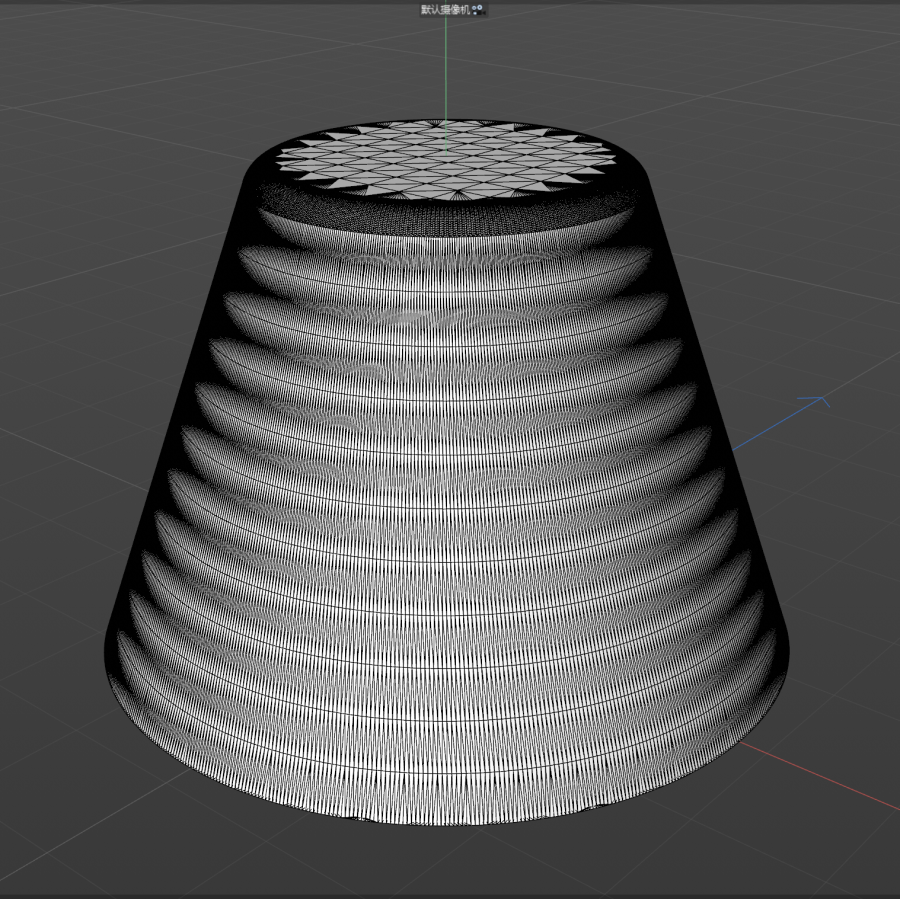

4. 犀牛通过设置，直接导出四边面的OBJ，再导入到C4D、Blender；

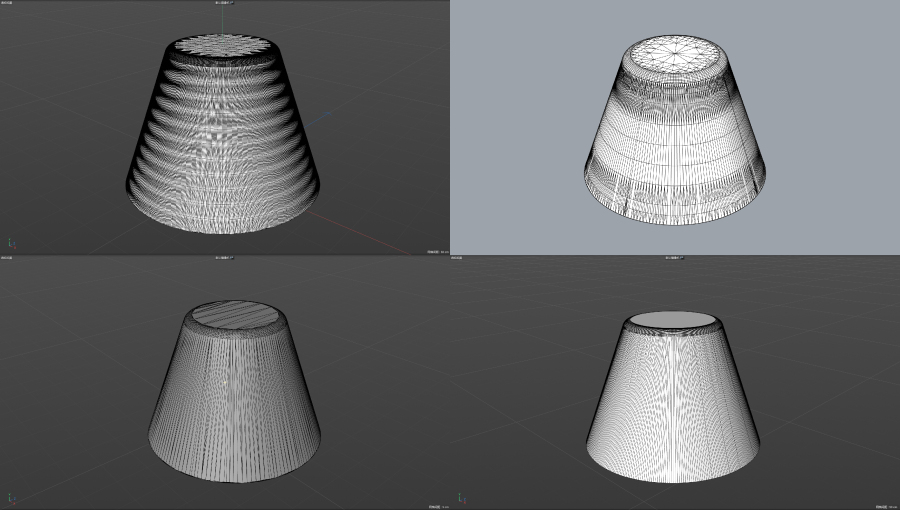

方式对比
都存在布线混乱，三角面较多、面数过多、破面等问题，会导致渲染精度不够、打光不均匀、渲染压力过大的问题。
解决方式
核心本质是通过第三方软件和插件进行快速remesh(重构网格面)，生成符合需求的网格面模型。
1. 犀牛/工程软件直接导出STEP；

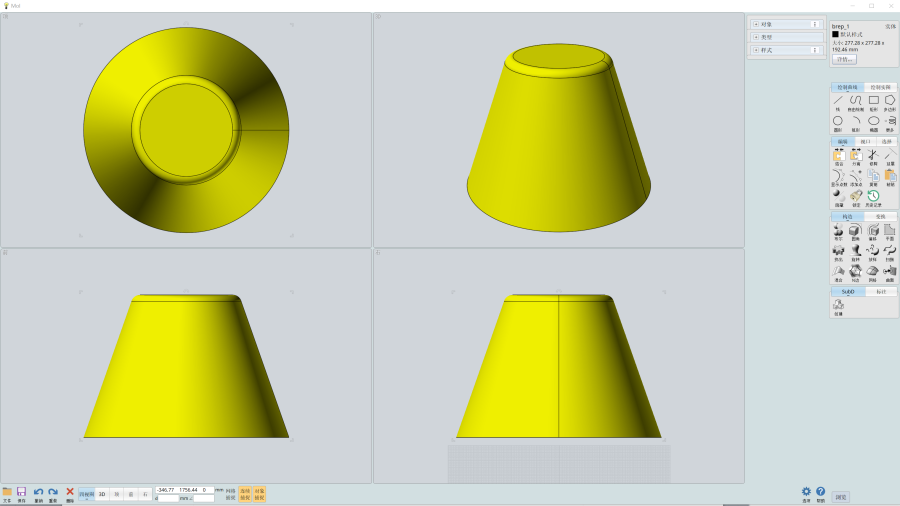

2. STEP导入到MOI软件；

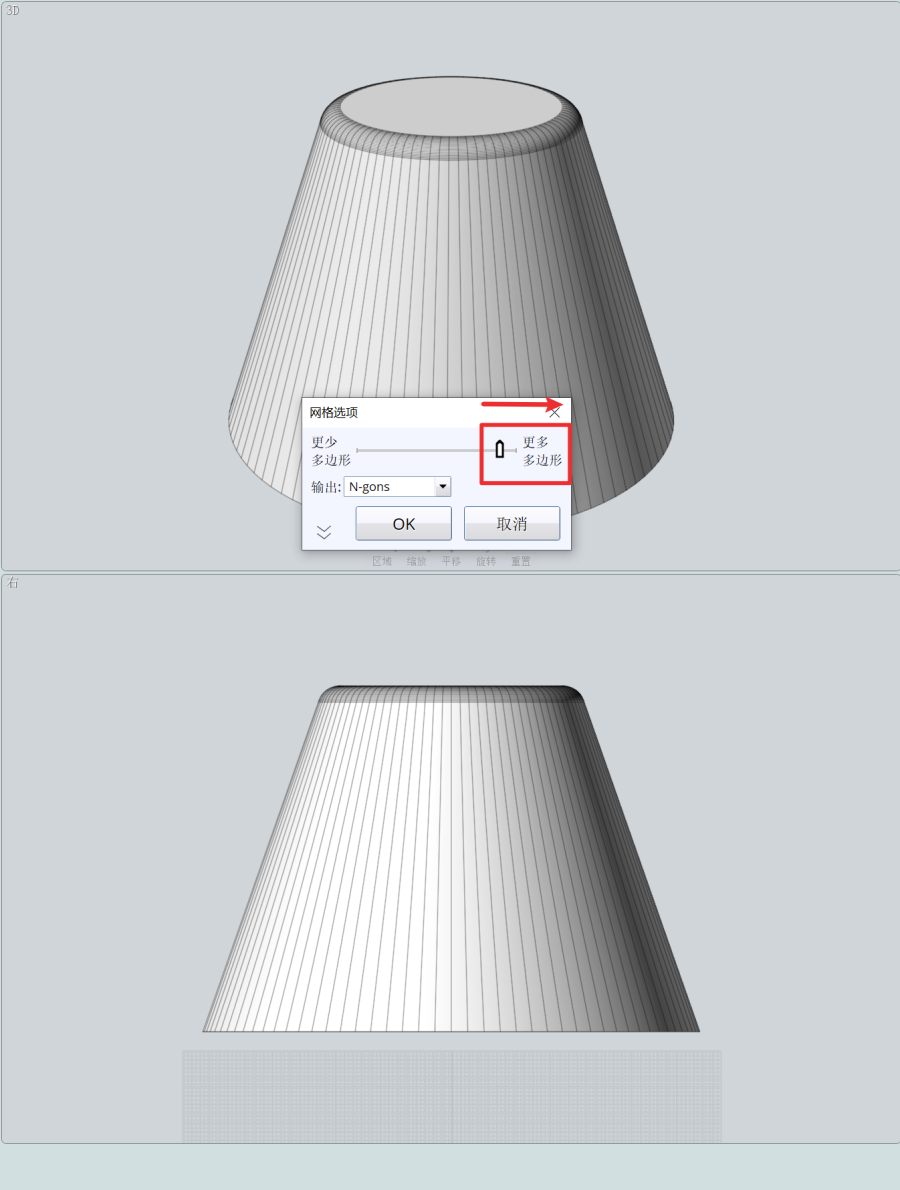

3. MOI导出为OBJ；
4. 导入到C4D/Blender中。
这种方法得到的模型（特别是硬表面）质量还是接受的的，线条、面的分布，都是满足渲染需求的。复杂曲面只有很小的瑕疵，可以在C4D/Blender对面和线进行手动细节处理。相对于针对视觉渲染的要求重新建模的工作流程来说，整体效率还是提升不少。
