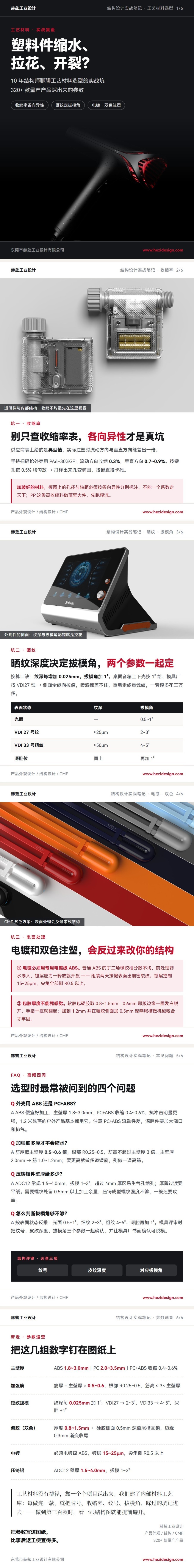

塑料件缩水、拉花、开裂？10年结构师聊聊工艺材料选型的实战坑

原创教程

1赞|2评论|462人气|0收藏|2026-09-21 20:41:52

先给结论：产品后期 80% 的外观和装配问题，不是结构画错了，而是材料和工艺在选型阶段就定错了。收缩率没算对，壁厚差 0.3mm 就缩水；晒纹深度配错拔模角，量产第一批就拉花；电镀级 ABS 换成普通 ABS，组装第二天壳体开裂。

**一、收缩率别只查表，各向异性才是真正的坑**

收缩率表给的是典型值，实际注塑时流动方向与垂直流动方向能差出一倍。手持扫码枪外壳用 PA6+30%GF：流动方向约 0.3%，垂直方向 0.7%~0.9%。按键孔按 0.5% 均匀收缩放，打样出来孔变椭圆、装配卡死。改成顺着玻纤流动方向排布孔位、长圆孔与料流方向对齐才解决。

操作习惯：凡加玻纤的材料，模图上的孔径与轴距要按各向异性分别标注；PP 这类高收缩料做薄壁大件，先跑模流分析，别凭经验拍脑袋。

**二、晒纹深度决定拔模角，两个参数必须一起定**

光面 0.5~1° 就够，但蚀纹面每增加 0.025mm 纹深，拔模角要加 1°：VDI27（≈25μm）给 2~3°，VDI33 粗纹（≈50μm）给 4~5°，深腔位再加 1°。

桌面音箱上下壳（PC+ABS、VDI27）第一版侧面全给 1°，试模时侧面全是纵向拉痕，喷漆都盖不住；返工重新走线、重新蚀纹，一套模多花三万多。现在我们的流程是：结构评审先定纹号，再倒推拔模角。同一套模具蚀不同纹时，深浅交界要做 0.3mm 以上台阶过渡。

**三、表面处理会反过来改你的结构**

电镀必须用专用电镀级 ABS。普通 ABS 的丁二烯橡胶相分散不均，前处理药水渗入、镀层应力一释放就开裂——组装两天按键表面出细密裂纹。换成电镀级 ABS、镀层控制 15~25μm，并把所有尖角倒成 R0.5 以上才彻底解决。

双色注塑的包胶厚度不能凭感觉：软胶包硬胶取 0.8~1.5mm。防水手电握把第一版只给 0.6mm，试模边缘一圈发白脱开、手指一抠就翻起；加到 1.2mm，并在硬胶侧面加 0.5mm 深燕尾槽做机械咬合才牢固；软胶边缘做 0.3mm 渐变收尾，避免应力集中分层。

**参数速查**

- 主壁厚：ABS 1.8~3.0mm，PC 2.0~3.5mm，PC+ABS 收缩 0.4~0.6%

- 加强筋：筋厚＝主壁厚×0.5~0.6，根部 R0.25~0.5，筋高≤3×主壁厚

- 蚀纹拔模：纹深每 0.025mm 加 1°；VDI27→2~3°，VDI33→4~5°，深腔+1°

- 包胶（双色）：0.8~1.5mm ＋硬胶侧面 0.5mm 深燕尾槽互锁

- 电镀：电镀级 ABS，镀层 15~25μm，尖角倒 R0.5 以上

- 压铸铝：ADC12 壁厚 1.5~4.0mm，拔模 1~3°

工艺材料这块没有捷径，靠的就是一个一个项目踩出来。
