一周一个CMF推测 –3D空间无缝编织
因为每年我们都会做一款AITV，所以在音箱布料上总是想有点新意。
Apple的Homepod出来后，在专卖店里感受了一下，觉得它的布料很有新意：有立体感同时手感很硬朗，
可能是因为懒吧，所以当时一直也没想着弄清楚是什么布料。上周又做了一个需要音箱布料的产品，这个homepod的布料疑问又来了，所以，这周就尝试着了解和推测一下homepod的布料工艺。
Homepod系列布料

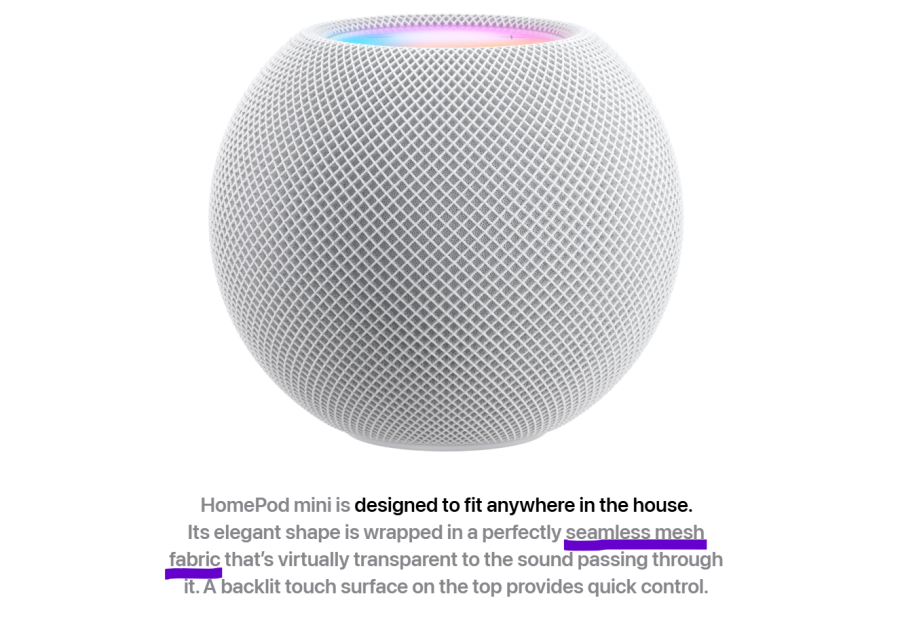

苹果官网里描写的这个工艺是：Seamless Mesh Fabric，无缝编织布料。

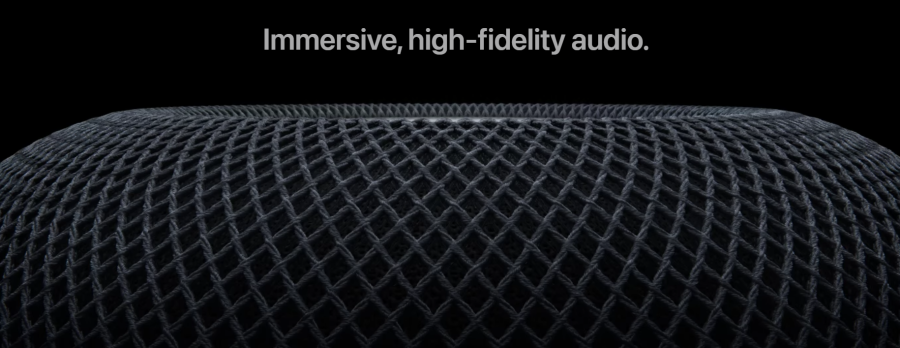

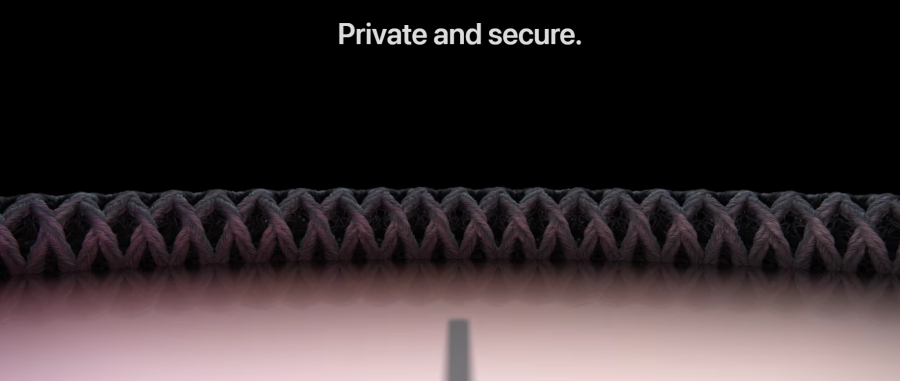

官网里能看到的这个无缝编织布料的细节，凸出它的立体感。

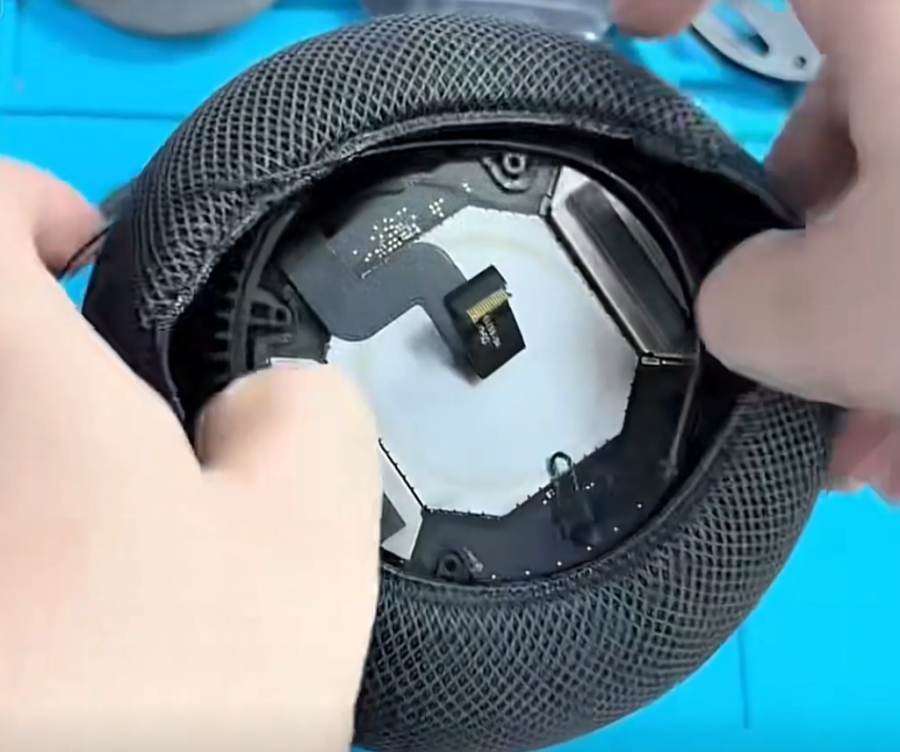

Apple Homepod系列拆机镜头中的布料部分，可以看到是一个很厚很硬的布料。
我在网络上找了一圈介绍Apple这款无缝编织布料的工艺都没有找到，通过拆解视频和布料博主的视频，结合Apple官网的介绍和图片细节，我推测苹果的Seamless Mesh Fabric是3D Sapcer Mesh Fabric的材料采用无缝编织技术生产而成的。
这里面就有两个重要技术：3D Spacer Mesh Fabric和无缝编织技术。
3D Spacer Mesh Fabric
3D Spacer Mesh Fabric（3D 间隔网布 / 三维网布）核心工艺是：双针床经编（Double-Needle Bar Raschel Warp Knitting），一次成型 “三明治” 三层结构。
跟不同布料的核心区别就是在它在厚度方向上有细节，让布料更立体：
如下视频是3D Spacer Mesh Fabric的一种样式，我觉得跟Apple的还挺像的。
这种布料是在如下的机器中一次编织完成的。
无缝编织技术
我记得在五年前的一个项目中，在一个布料加工厂看到联想的一款桶形音箱包布，再结合处还需要一个片材去盖住这个结合缝隙。现在了解到市场上已经开发了“筒布”，创新的编织方法，直接做成无缝的筒布，去掉了接缝。对比视频如下：
制作筒布的机器如下：
虽然视频里说了无缝编织需要量大，但是现在市场上，音箱布行业里已经出现了不同直径的筒布，我们设计师可以根据产品的尺寸去选择，还是很方便的。从视频中可以看到，直径最小可以做到3cm。
我在国内外的平台上面没找到3D空间无缝编织，同时看到华强北的Homepod山寨品的工艺（如下），我感觉目前可能只有Apple定制了3D空间无缝编织的机头。但是技术上，我认为是没问题的。

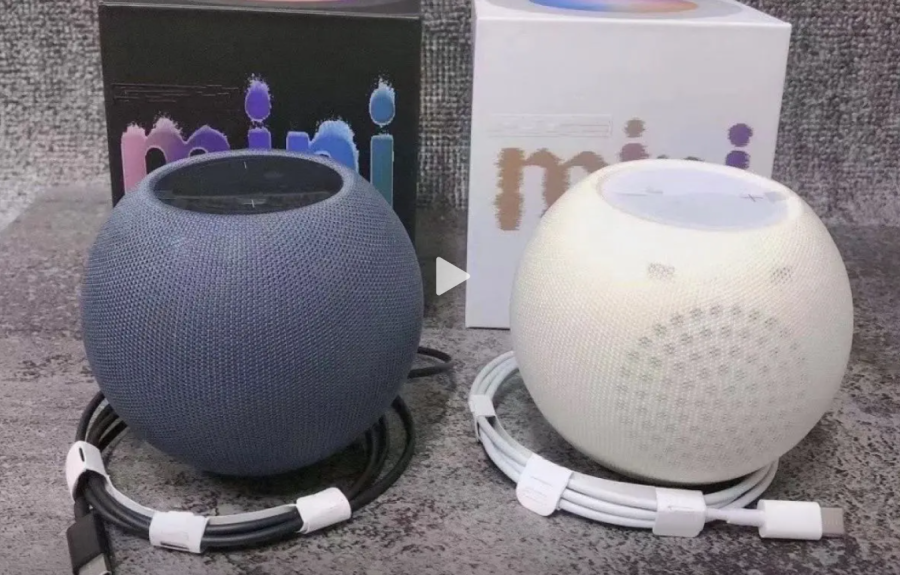

（华强北山寨品，可以明显看出用的是较为平面的筒布）
如何上颜色和纹理
3D空间编织，也是布料的一种，所以他的上色还是跟普通布料一样的，有浸染、UV转印等工艺，如下视频：
纹理是3D空间编织最大的设计特点了，也是我们ID设计师应用它的重要理由了。我找了一些有意思的现有纹理。在我们的设计项目中，如果量大的话，可以定制特有的纹理和厚度；
厚度选择
3D空间编织的厚度是可以定制的，我看到视频里有2mm到20mm的，所以我们在做设计时的空间还是很灵活的。
如何固定在产品上

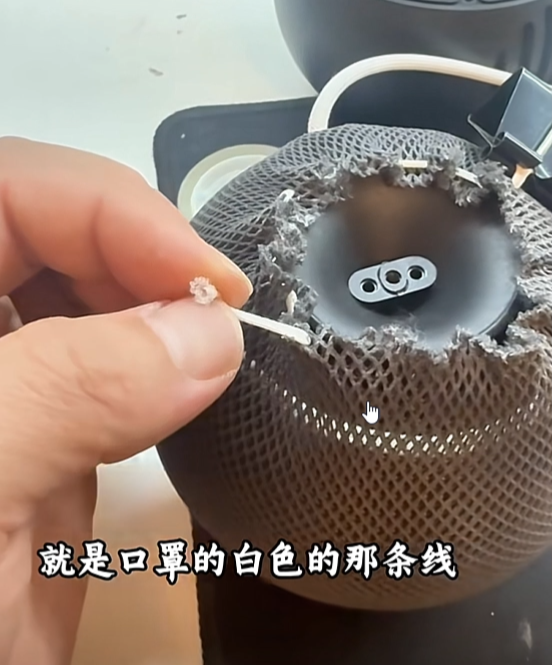

3D空间编织因为它的编织方法导致没法用胶水固定，所以苹果的固定方式是用一根线在边缘进行提拽紧后用螺丝固定。所以，咱们在项目中使用3D空间编织时，需要留出足够的空间来固定；或者在3D空间编织底面用粘胶的布料并背胶，这个需要具体去跟供应商测试与评估，因为没有看到苹果这么用，所以不清楚里面有什么坑；
3D空间编织的胶水视频：
Apple Homepod布料固定细节的视频：
总结
3D空间编织能够提供更立体更丰富的纹理效果，对于ID和CMF设计师来讲是一个很值得尝试的工艺。毕竟布料工艺用在音箱上已经是一个几十年的技术了。
这个是我根据平台的视频和我自己项目中的信息整理出来的，希望能有大佬来指正和交流，让我们设计师能真正了解苹果的这款布料的工艺，并能应用到我们自己的项目中去。
