本教程聚焦"星途流线酒杯" 的完整开发流程，从外形草图定版、Rhino软件建模，到Keyshot渲染输出，全程拆解关键步骤、核心命令与操作要点，兼顾严谨性与可操作性，适配产品设计从业者、设计专业学生及相关爱好者学习使用。

一、教程核心目标

1. 掌握无脚流线型酒杯的草图定版方法，明确尺寸与设计语言；

2. 熟练运用Rhino完成杯身主体精准建模；

3. 学会Keyshot材质赋予、场景设置与渲染输出技巧，实现4:3比例多视角高质量渲染图；

4. 理解产品设计从概念到可视化呈现的全流程逻辑。

二、前期准备工具与物料

•         绘图工具：手绘板/素描纸、铅笔、橡皮、直尺、圆规（草图定版阶段）

•         建模软件：Rhino 7.0及以上版本（确保曲面编辑功能完整）

•         渲染软件：Keyshot 10.0及以上版本（适配Rhino模型导入，支持物理光照渲染）

•         辅助工具：PS（后期微调渲染图）

三、全流程分步操作指南

阶段1：外形草图定版——确立核心设计语言与尺寸参数

1.1 设计方向梳理

围绕产品核心特性（无脚设计、流线型造型、立体浮雕），明确设计核心为“去繁就简”，摒弃传统杯脚束缚，突出一体化美学与握持舒适度，同时兼顾 喷色渐变与浮雕的质感碰撞。

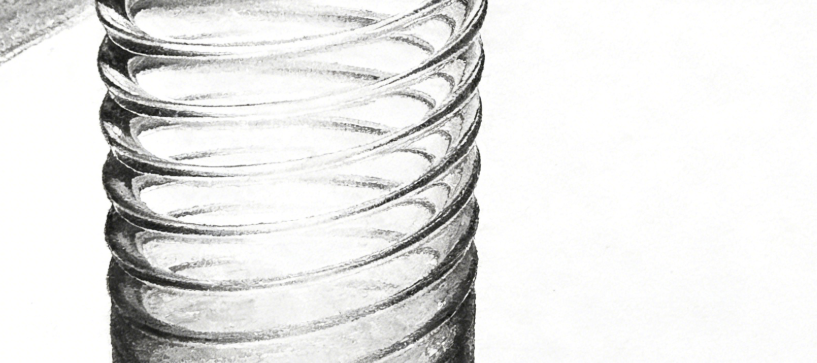

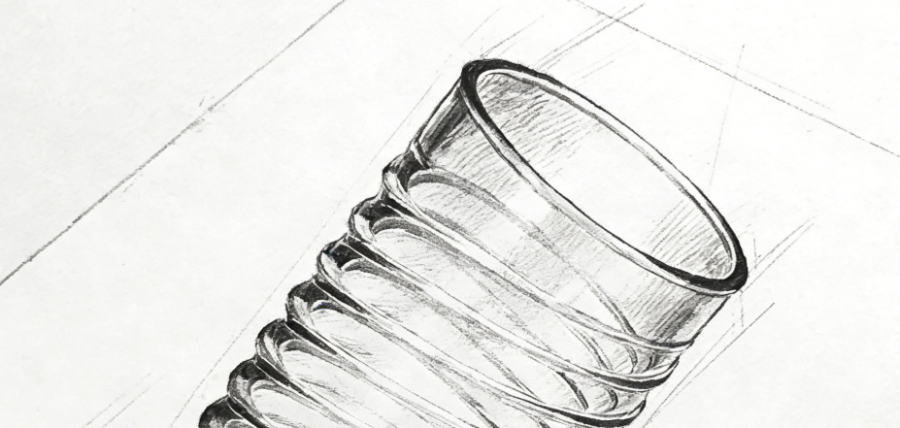

1.2 多方案草图绘制

绘制3组差异化草图方案，覆盖不同细节呈现，确保设计可行性与多样性：

•         方案1：全透明流线型无脚杯，杯身无额外装饰，突出材质通透感；

•         方案2： 喷色渐变+光面拼接无脚杯，杯身中段设 喷色渐变区域，上下为光面，形成视觉分层；

•         方案3：立体浮雕装饰无脚杯，在方案2基础上，于 喷色渐变区域添加螺旋状立体浮雕，增强细节感。

1.3 尺寸标注与方案选定

对每组草图标注关键尺寸：杯口直径5cm、杯身高度12cm、杯壁厚度2mm、渐变喷色区域高度0-5cm、浮雕凸起高度0.3mm。经可行性与美学性评估，选定方案3（ 喷色渐变局部+立体浮雕+无脚流线型）作为最终定版方案，该方案兼顾实用性与设计感，适配多场景使用。

阶段2：Rhino建模前准备——搭建精准建模基础

2.1 参考图导入与校准

将定版的草图扫描或拍照导入Rhino，新建3个正交视图（前视图、侧视图、顶视图），分别对应草图的正面、侧面、顶面效果。使用“缩放”命令校准参考图尺寸，确保图纸尺寸与标注尺寸一致，避免建模偏差。

2.2 坐标原点与单位设置

以杯底中心点为坐标原点，设定Z轴为杯身高度方向、X轴与Y轴为水平方向，便于后续旋转成型操作。在Rhino“选项-单位”中，设置单位为“厘米（cm）”，精度保留2位小数，确保建模尺寸精准。

2.3 关键截面规划

根据定版草图，规划3个关键截面（杯底、杯身中段、杯口），明确各截面直径与形态：杯底截面为直径5.5cm的正圆形；杯身中段（ 喷色渐变区域中心）为直径5.5cm的正圆形，形成轻微收腰弧度；杯口截面为直径5cm的正圆形，与杯底呼应，保证流线型流畅度。

阶段3：Rhino主体建模——构建杯身基础曲面

3.1 侧视轮廓线绘制

切换至侧视图，使用“控制点曲线”命令，沿参考图侧视轮廓勾勒杯身侧面曲线。绘制时需注意：曲线起点为杯底左侧端点，终点为杯口左侧端点，通过调整控制点确保曲线流畅，符合流线型设计要求，同时保证杯壁厚度均匀（2mm），可通过“偏移曲线”命令辅助验证（向内偏移2mm为内壁曲线）。

3.2 旋转成型生成杯身主体

选中绘制的侧视轮廓线，执行“旋转”命令，以Z轴为旋转轴，设置旋转角度为360°，生成杯身主体曲面（外壁）。同理，选中内壁偏移曲线，再次执行“旋转”命令，生成杯身内壁曲面，完成杯身主体的中空结构建模。

3.3 杯口优化处理

由于设计要“弱化杯口界限”，执行“修剪”命令，切除杯口顶部多余曲面，确保杯口平整。随后使用“边缘圆角”命令，对杯口边缘进行微圆角处理（圆角半径0.5mm），避免尖锐边缘，提升使用安全性与触感舒适度。

阶段4：Rhino细节建模——添加 喷色渐变区域与立体浮雕

4.1  喷色渐变区域曲面创建

切换至前视图，使用“矩形”命令绘制 喷色渐变区域范围（高度0-5cm，宽度与杯身直径一致），执行“投影”命令，将矩形投影至杯身外壁曲面，生成 喷色渐变区域的边界曲线。选中边界曲线内侧的杯身曲面，执行“偏移曲面”命令，向内偏移0.2mm，生成独立的 喷色渐变区域曲面，便于后续单独赋予材质。

4.2 立体浮雕纹样建模

在顶视参考面，使用“螺旋线”命令绘制浮雕纹样：设置螺距1cm、圈数9圈、生成螺旋曲线。执行“投影”命令，将螺旋曲线投影至 喷色渐变区域曲面，确保曲线贴合曲面形态。选中投影后的螺旋曲线，执行“拉伸曲面”命令，沿曲面法向向外拉伸0.3mm，生成立体浮雕凸起结构。

4.3 细节整合与衔接

检查喷色渐变区域曲面与杯身主体曲面、浮雕曲面与喷色渐变区域曲面的衔接处，使用“合并曲面”命令将衔接紧密的曲面合并，确保模型为整体结构，避免后续渲染出现缝隙或断层。

阶段5：Rhino模型检查与修复——保障生产与渲染可行性

5.1 曲面连续性检查

执行“斑马纹分析”命令，对杯身主体曲面进行连续性检测。要求曲面呈现均匀、连续的斑马纹，无明显条纹断裂或扭曲，确保曲面G2连续（曲率连续），符合产品设计的美学与生产要求。若存在不连续区域，通过调整曲线控制点优化曲面。

5.2 壁厚均匀性检测

使用“厚度分析”命令，检测杯身各处壁厚，要求最小壁厚≥1.5mm，避免出现薄壁区域导致产品易碎。若存在壁厚不均，通过调整内壁曲线位置进行修正。

5.3 裸露边缘与闭合性检查

执行“显示边缘”命令，查看模型是否存在未闭合边缘、重叠边缘或裸露边缘。对发现的问题边缘，使用“焊接边缘”“修剪边缘”等命令修复，确保模型为完全闭合的实体结构，满足3D打印、模具制作及渲染的要求。完成检查后，将模型保存为.3dm格式，命名为“星途流线酒杯无脚酒杯_建模完成版”。

阶段6：Keyshot前期准备——搭建渲染环境与材质库

6.1 模型导入与图层保留

打开Keyshot软件，执行“文件-导入”命令，选中保存的Rhino模型（.3dm格式），导入时勾选“保留图层信息”，确保Rhino中划分的杯身主体、 喷色渐变区域、浮雕等图层在Keyshot中单独显示，便于后续分区域赋予材质。

6.2 渲染场景设置

设置渲染场景环境：选用“物理天空”作为默认环境，开启“全局光照（GI）”和“光线追踪”，提升渲染画面的真实感与光影层次感。调整环境亮度为0.8，避免画面过亮或过暗。在“相机”设置中，固定渲染比例为4:3，为后续输出统一规格的渲染图做准备。

6.3 材质库创建与参数预设

根据产品设计要求，创建3种核心材质并预设基础参数，确保材质效果贴合设计预期：

•         无铅水晶玻璃：折射率1.52（贴近真实无铅水晶材质），透明度95%，反射率0.15，高光尺寸0.1；

•          喷色渐变玻璃：基于无铅水晶玻璃材质调整，粗糙度0.35，漫反射10%，保留一定通透感的同时呈现 喷色渐变朦胧质感；

•         金属质感浮雕：反射率0.85，高光尺寸0.1，漫反射5%，金属色泽选用浅银色，提升浮雕的细节辨识度。

阶段7：Keyshot材质赋予与参数调试——还原产品真实质感

7.1 分区域材质赋予

通过Keyshot的“区域选择工具”，分别选中不同图层的模型部分，赋予对应材质：

•         杯身主体（非 喷色渐变区域）：赋予“无铅水晶玻璃”材质，凸显杯身的通透如冰质感；

•          喷色渐变区域：选中0-5cm高度的 喷色渐变曲面，赋予“ 喷色渐变玻璃”材质，形成与光面区域的质感对比；

•         立体浮雕：单独选中浮雕凸起结构，赋予“金属质感浮雕”材质，增强细节亮点与光影反射效果。

7.2 材质参数精细化调试

在材质赋予完成后，结合场景光照进行参数微调：

•         调整无铅水晶玻璃的“折射率”至1.52，透明度微调至96%，确保光线穿过杯身时的折射效果自然；

•         将 喷色渐变玻璃的“粗糙度”调整为0.35，避免 喷色渐变质感过强导致通透感缺失；

•         优化金属浮雕的“反射率”至0.88，添加轻微“环境遮挡”效果，让浮雕与杯身的衔接更自然，避免悬浮感。

7.3 光影效果优化

调整物理天空的“太阳角度”，使光线从侧上方照射模型，突出杯身的流线型轮廓与浮雕的立体感。开启“阴影柔和度”（参数0.2），避免阴影过于生硬。若画面明暗对比不足，可添加“补光”（亮度0.3，柔和度0.8），平衡画面光影。

阶段8：Keyshot渲染输出与后期调整——输出高质量成品图

8.1 多视角与多场景设置

设置4个不同视角与场景，全面展示产品细节与使用场景，每个视角均保持4:3比例：

•         视角1：正面平视视角（场景：极简白色桌面，突出产品整体造型）；

•         视角2：45°斜俯视视角（场景：吧台点缀，展示杯口与浮雕细节）；

•         视角3：侧面视角（场景：暗色调背景+光斑装饰，凸显杯身流线型与通透质感）；

8.2 渲染参数设置与输出

对每个视角设置统一的渲染参数（为了方便在网上发作品，设计4:3比例，2K清晰度1400*1050Px），渲染模式为“照片级渲染”，采样率设置为“高”（采样数2048），开启“抗锯齿”（级别4），确保画面细腻无噪点。设置输出格式为“PNG”（保留透明度，便于后期合成），依次渲染4个视角的图像，命名规范为“星途流线酒杯-视角1-正面平视”“星途流线酒杯-视角2-斜俯视”等。

8.3 后期微调与标注添加

将渲染输出的图像导入PS进行后期优化：微调画面对比度（+5%）、亮度（+3%），提升画面质感；对需要展示尺寸的视角（如正面平视、侧面视角），添加尺寸标注（标注杯口直径8cm、杯身高度10cm等关键参数），标注样式选用简约白色线条，避免遮挡产品主体。完成后保存为最终成品图，可用于产品手册、电商详情页等场景。

四、常见问题与解决方案

•         问题1：Rhino建模时曲面连续性差，斑马纹断裂？解决方案：回到曲线绘制阶段，调整轮廓曲线的控制点，确保曲线平滑；使用“重建曲线”命令优化曲线质量，再重新执行旋转成型操作。

•         问题2：Keyshot渲染时 喷色渐变区域与光面区域衔接生硬？解决方案：微调 喷色渐变玻璃的“粗糙度”参数，在衔接处添加轻微的“模糊过渡”效果；调整光照角度，让光线均匀照射衔接区域，弱化边界感。

•         问题3：渲染图出现噪点，画面不细腻？解决方案：提高Keyshot的采样率（如调整为4096），延长渲染时间；开启“全局光照”的“高细节”模式，优化光影计算精度。

•         问题4：模型导入Keyshot后出现缺失面？解决方案：检查Rhino模型的闭合性，使用“显示边缘”命令修复裸露边缘；重新导出模型时，确保勾选“完整导出”选项，避免模型信息丢失。

       我们是四川百晶尊艺玻璃有限公司，一家专业定制玻璃器皿的厂家。多年来，我们专注于玻璃器皿的定制生产，拥有专业的团队和先进的设备，致力于为大家打造高品质的玻璃器皿。

       我们会在平台发表一些关于玻璃器皿的原创新品设计产品。

       我厂会定期设计新品发布，反响比较好的话，会安排打样落地，这些新品都是我们团队精心设计的，每一款都凝聚了我们的创意和心血，希望能给大家带来不一样的视觉体验和使用感受。

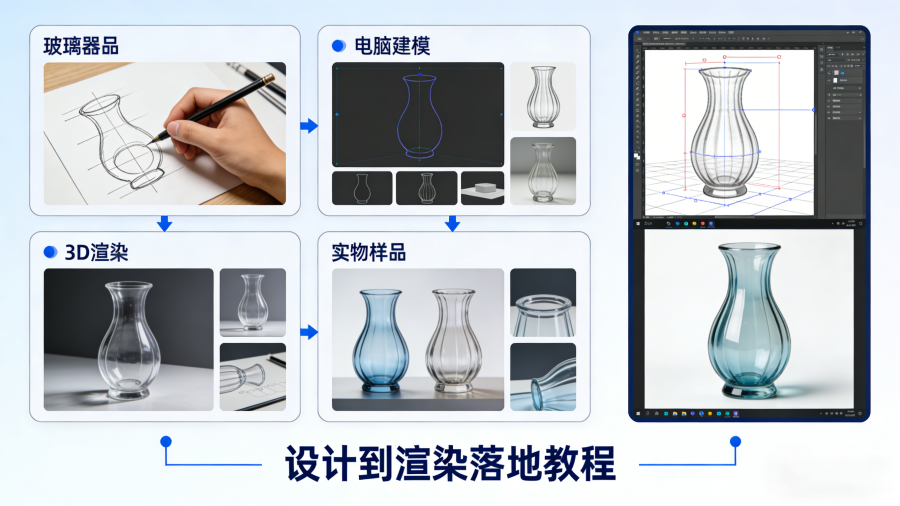

       再者，我们还会发一些关于玻璃器皿设计到渲染落地的教程。
