最近拆解了手头上的一块闲置智能手表，按照下面顺序进行了拆解分析，供大家参考学习。
1.手表整体；
2.下表，主要集成了主要的传感器；
3.上壳，主要集成了人机交互模块和主板；
4.其它
手表整体
屏幕是3D弧面玻璃，一体感还是挺强的，表盘刻度个人评估是直接在玻璃表面雕刻的；
上壳体是铝合金边框，CNC一体成型，采用深灰色金属阳极氧化工艺进行表面处理；
下壳体深灰色注塑，通过晒纹工艺，减轻与金属壳体的色彩段差和手感段差。
整体重量还算很轻盈的，适合运动佩戴。
拆解顺序是从下壳体到上壳体。
首先用热风枪200°均匀加热一两分钟，即可撬开表壳。
下壳

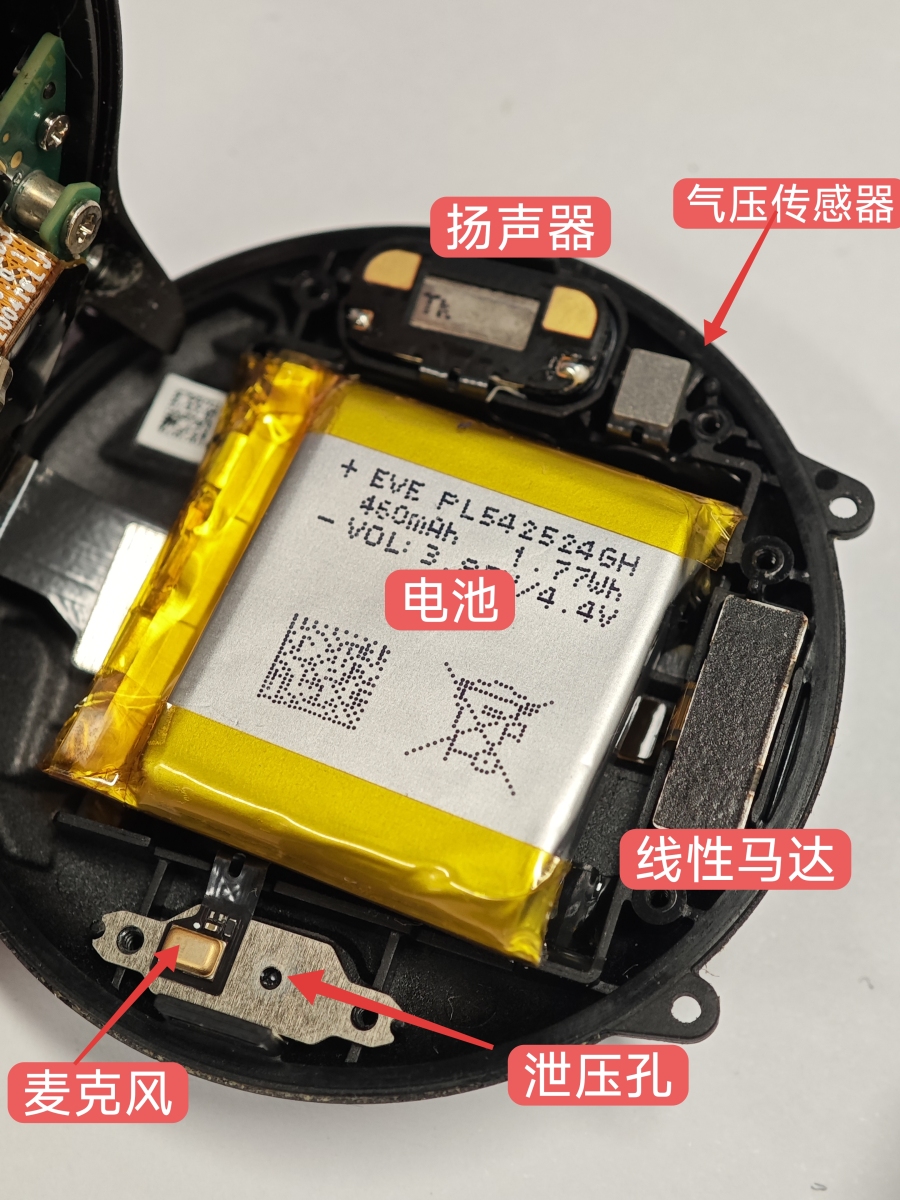

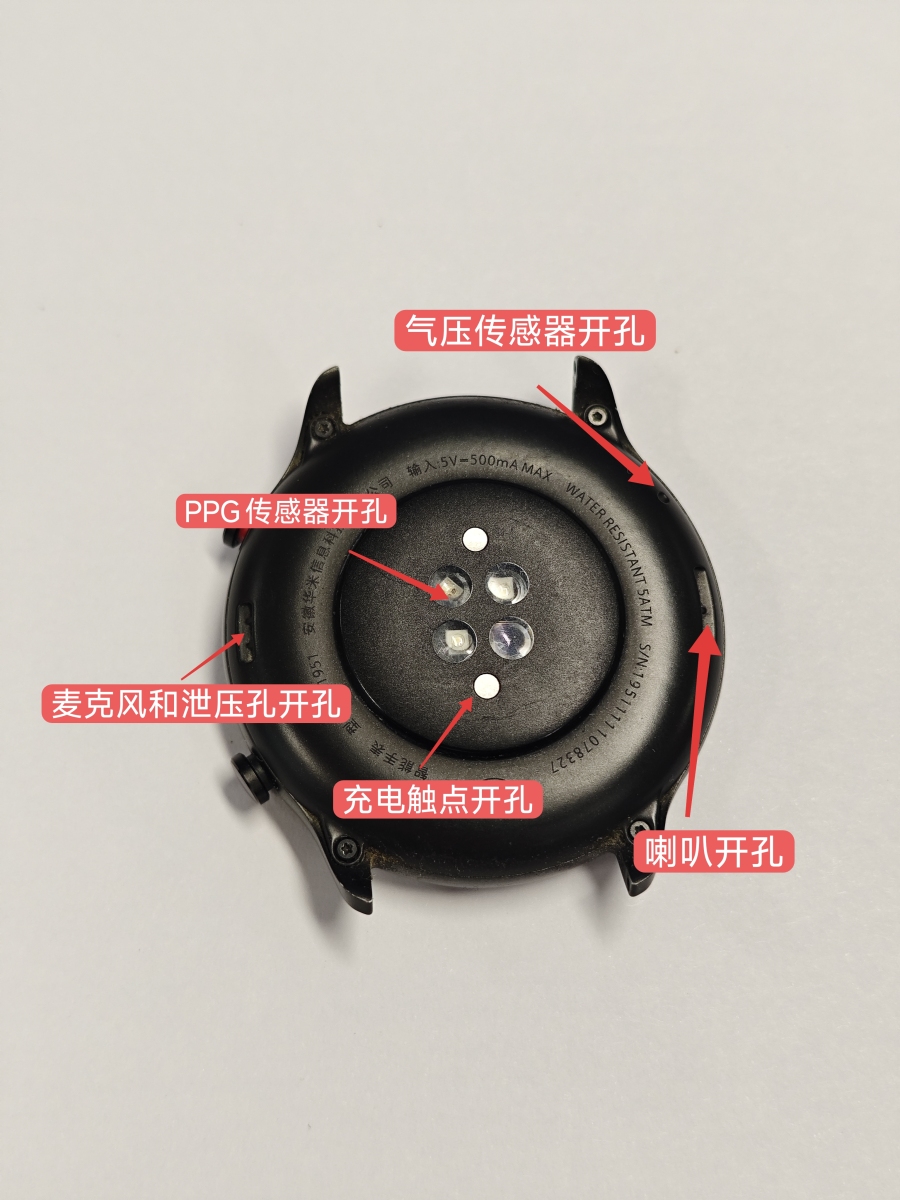

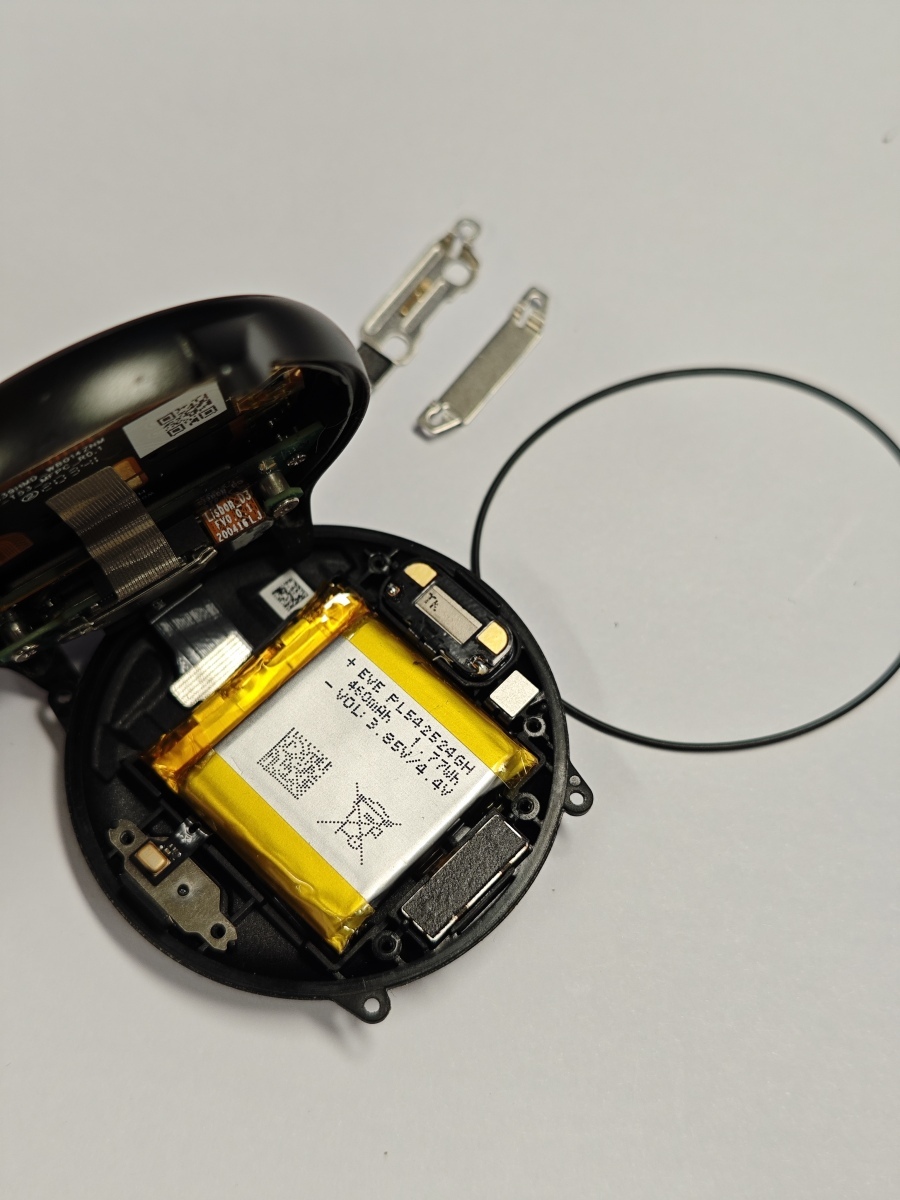

下壳部分几乎集成了手表功能所需的传感器，因此可以看到下壳有比较多的开孔。主要部件有塑料壳体、电池、PPG传感器（电池底部）、线性马达、麦克风、气压传感器、充电触点、密封圈。
第一感觉就是整体的硬件堆叠是很成熟的很合理，防水密封，电气连接和接地屏蔽都做得很到位。

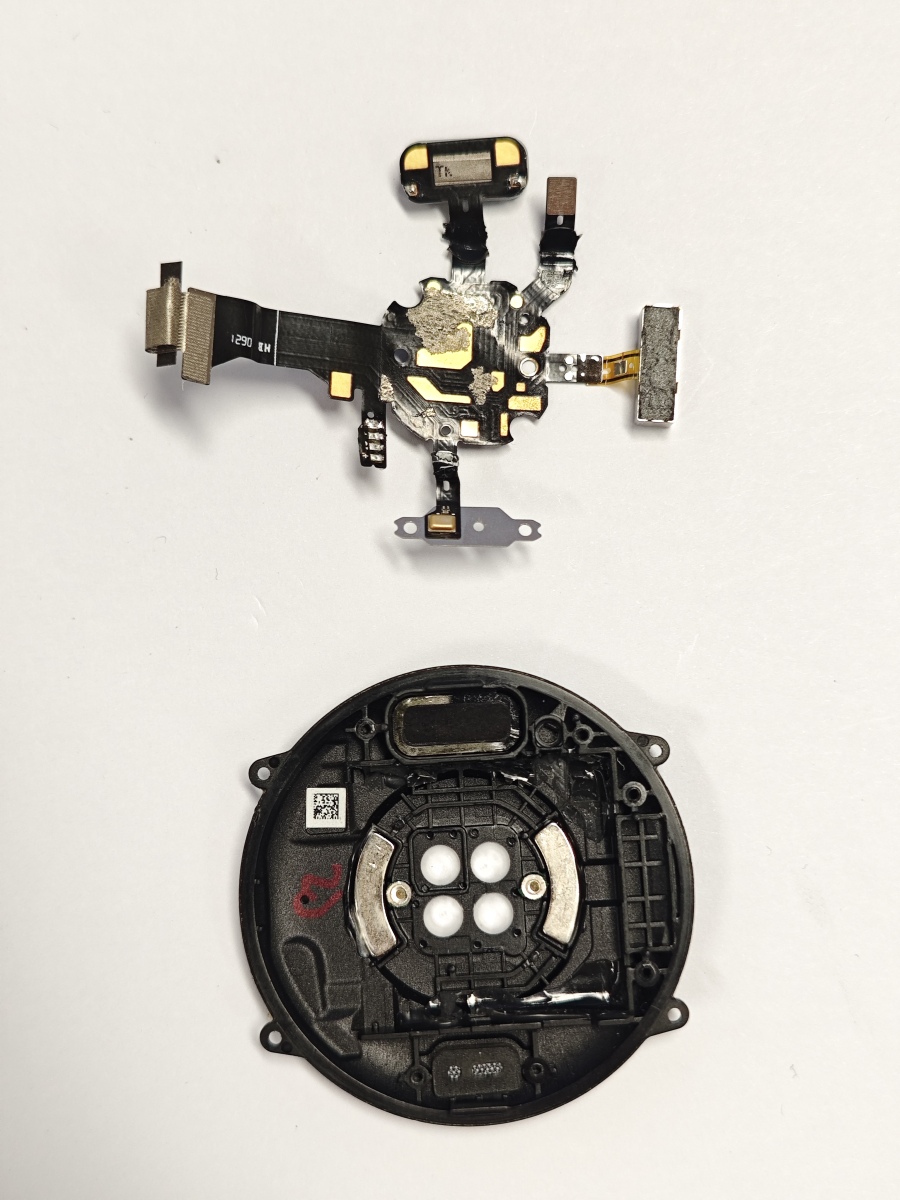

核心传感器模块和下壳体

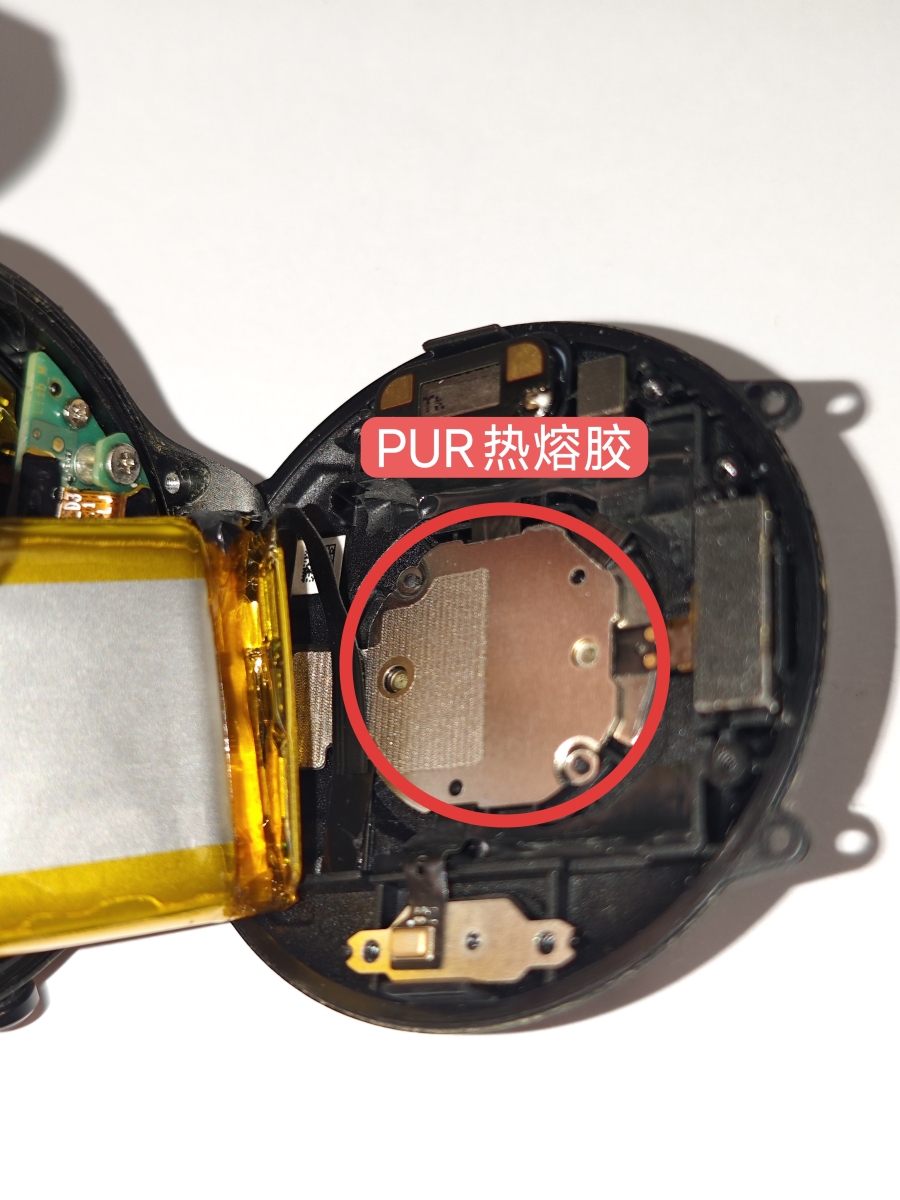

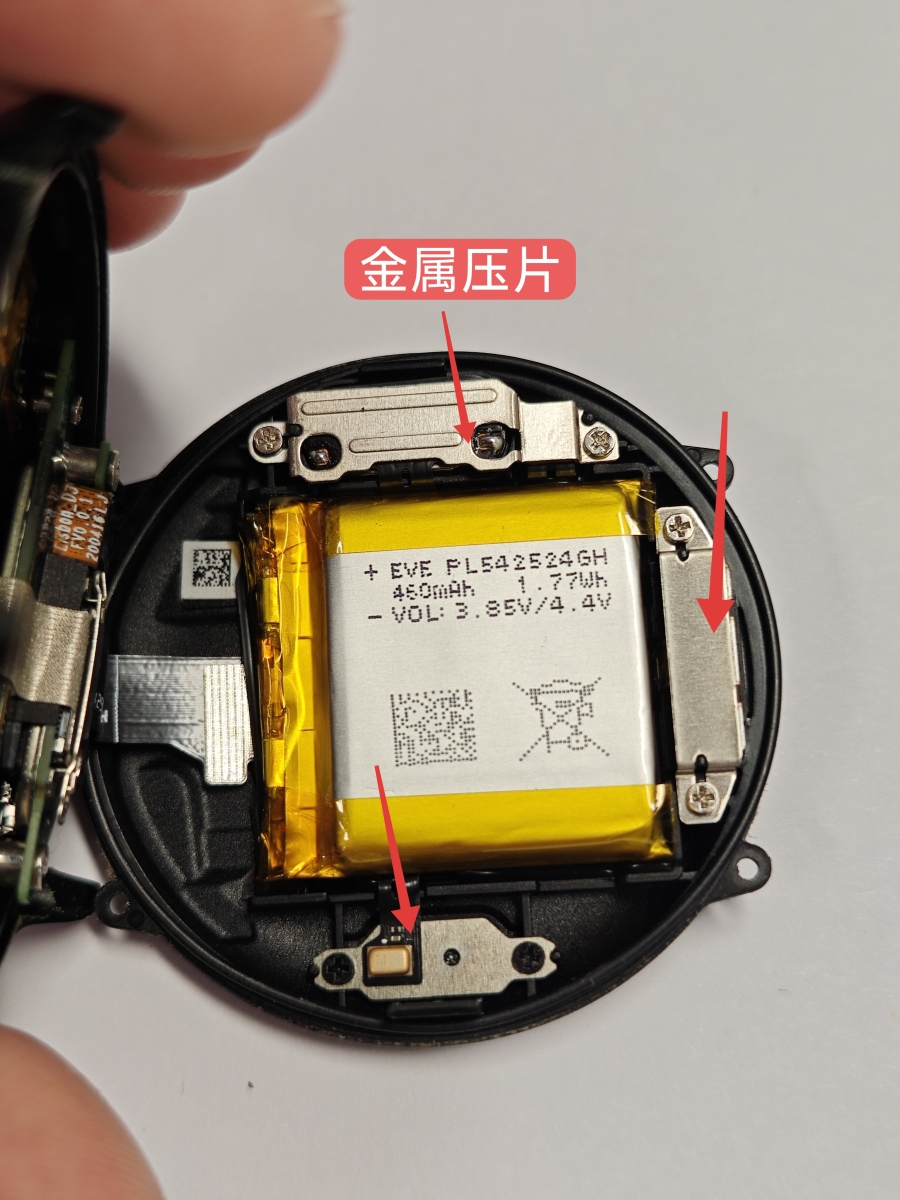

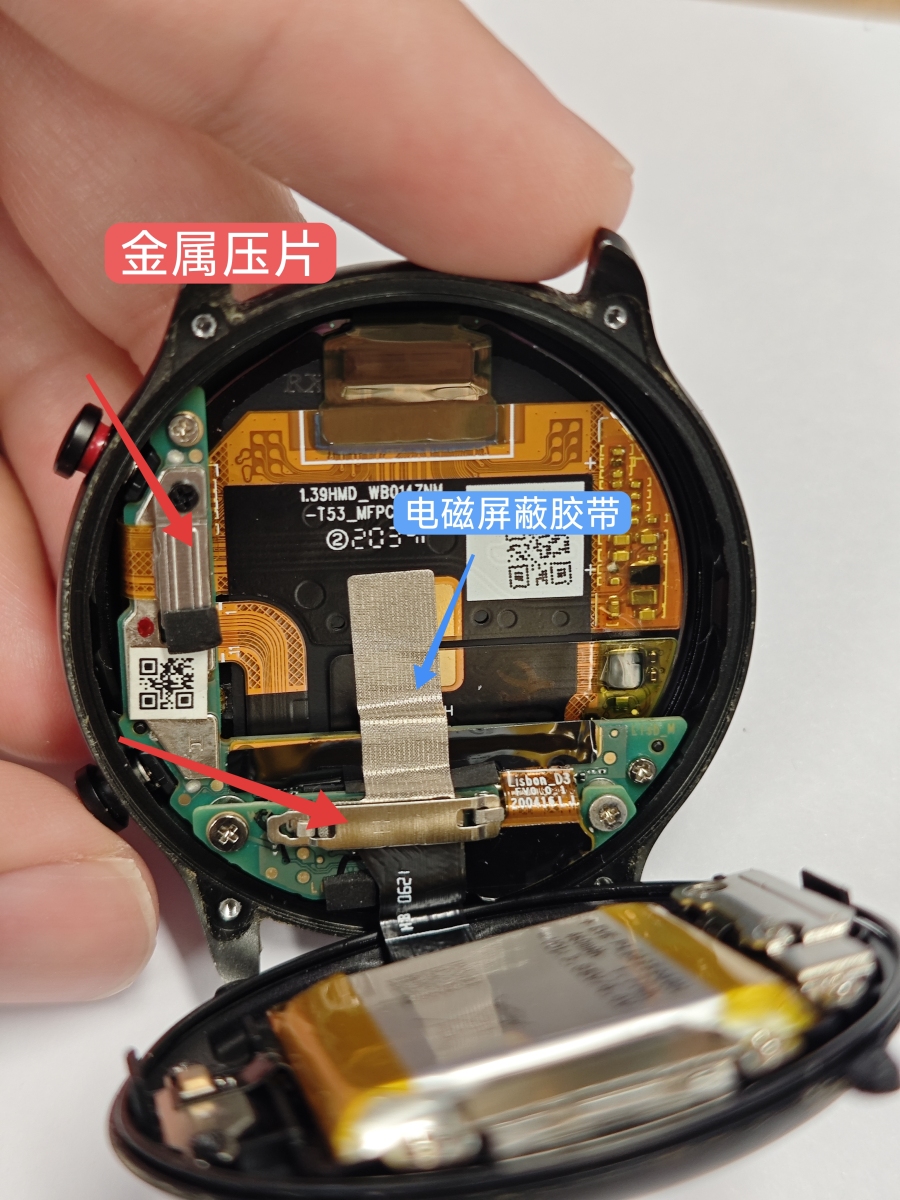

在核心的FPC上面会有电磁屏蔽胶带、金属压片进行电磁屏蔽、散热辅助和结构固定，同时也采用PUR热熔胶进行内部元器件固定处理；
麦克风

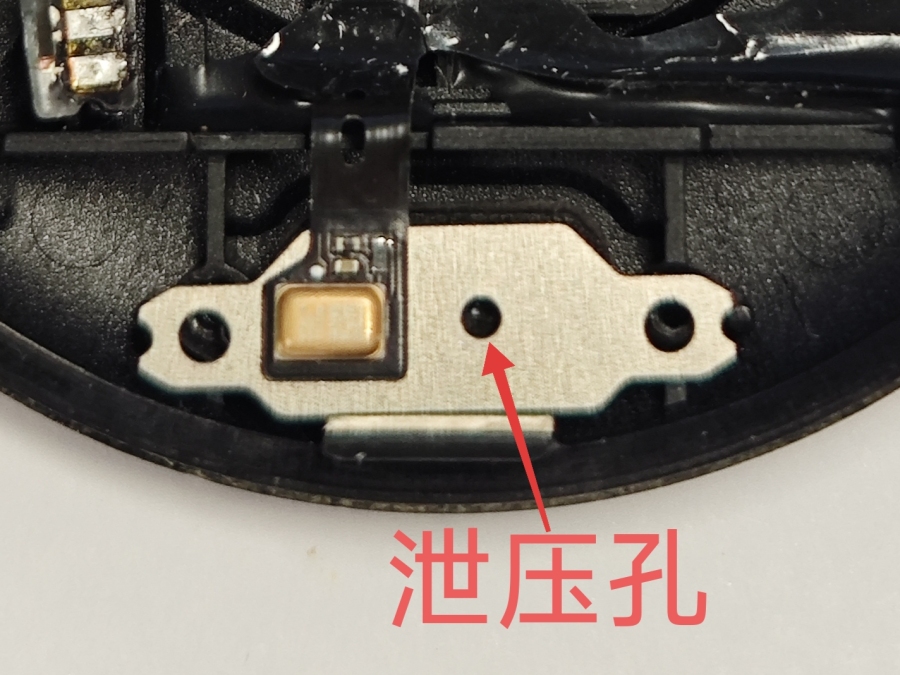

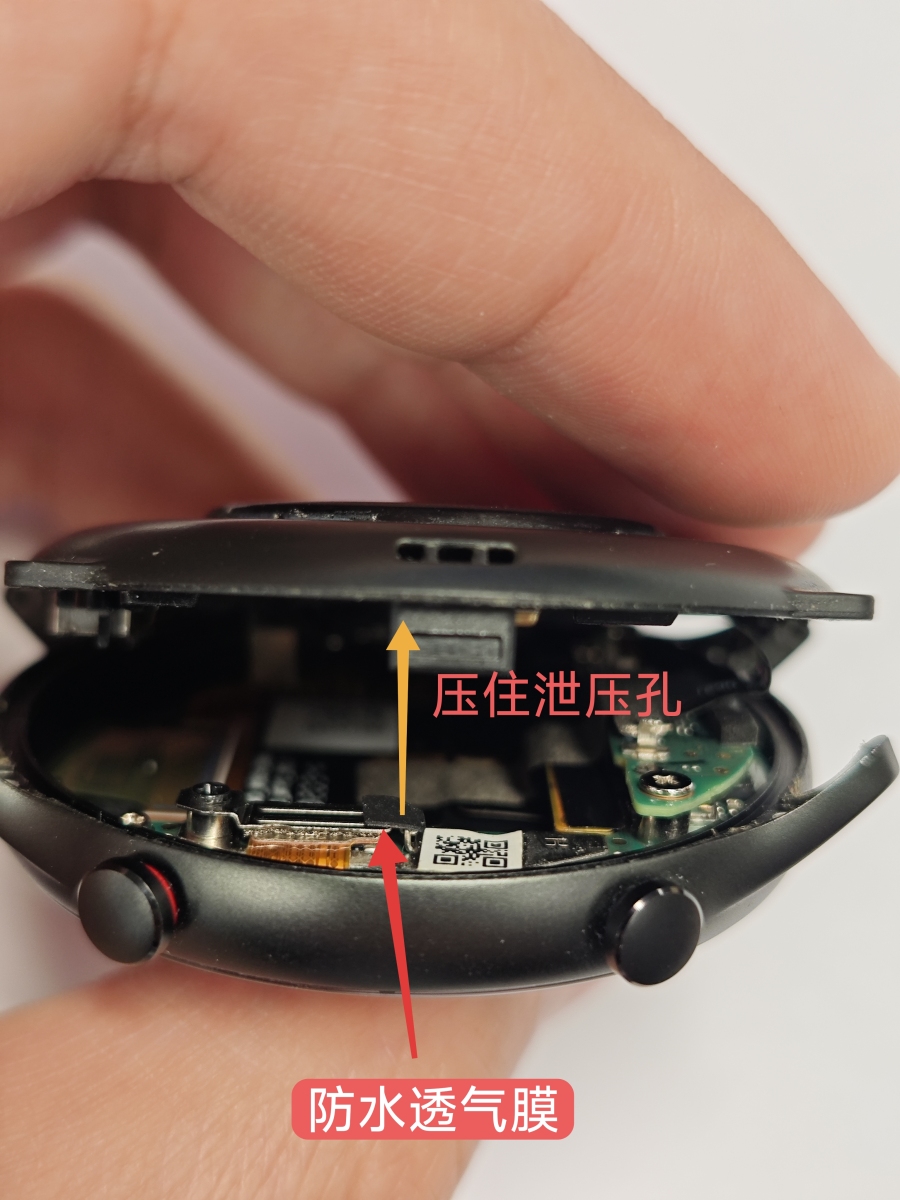

麦克风旁边的开孔是泄压孔，泄压孔的作用是在保证日常防水（如洗手、下雨）的同时，让麦克风能清晰地拾取声音。为了保证防水，对向上壳体相同的位置有一块防水透气膜（尚不明确），装配的时候会压住这个孔。

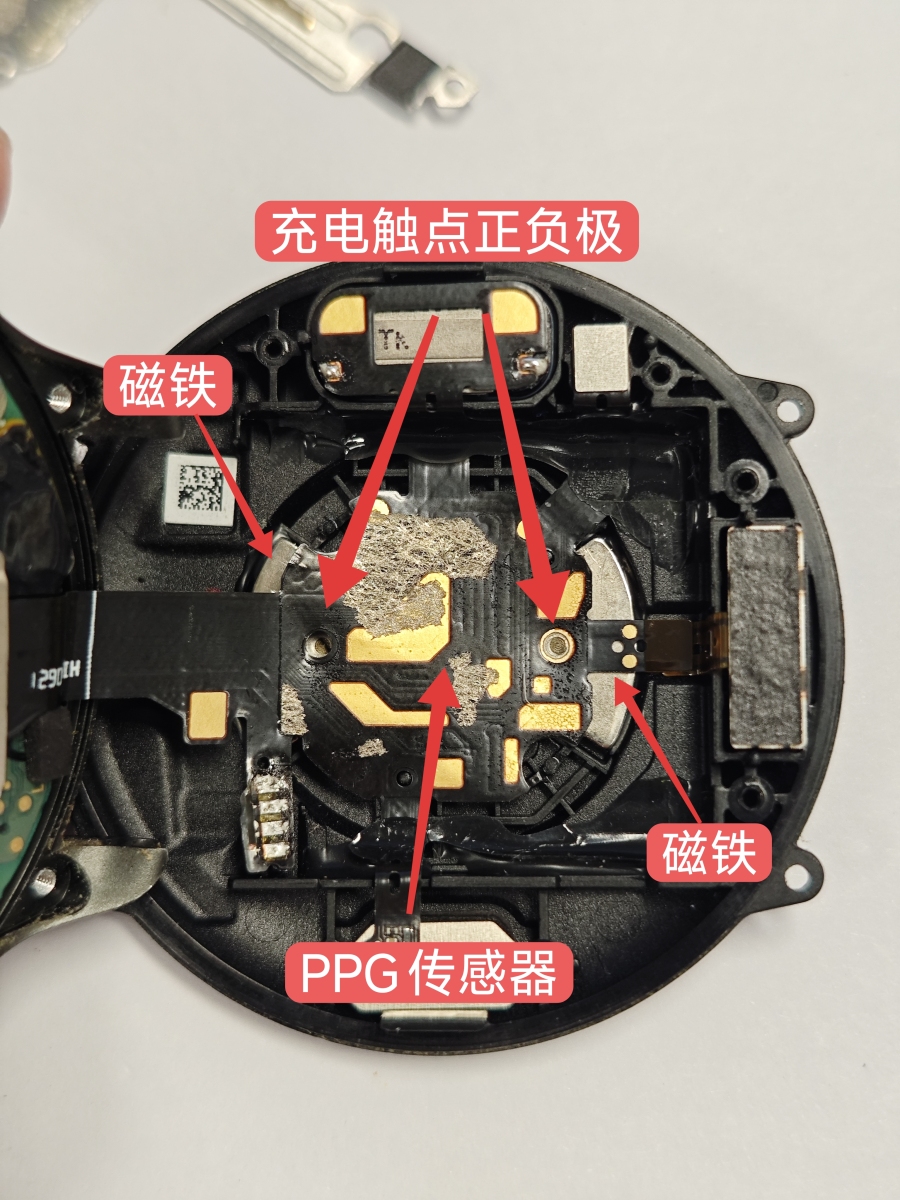

PPG传感器
PPG传感器所在的FPC软板上搭载了几乎所有所需功能的传感器，还集成了充放电接口，集成度十分高。
传感器型号是MAX86170B

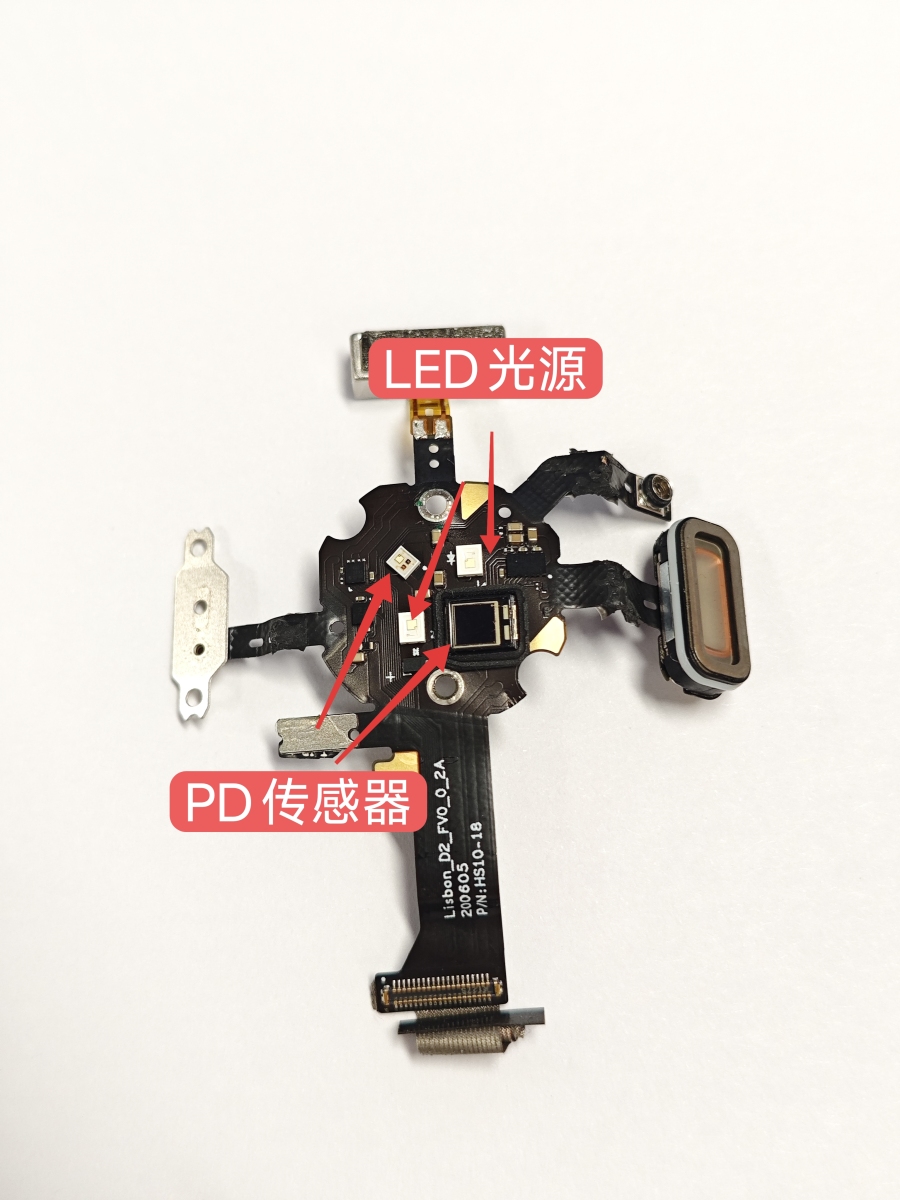

它通过光学原理监测心率和血氧等生理指标。PPG传感器主要由两个LED光源+两个PD传感器（光敏传感器）组成。个人感觉其中一个还是光学传感器。
LRA线性马达

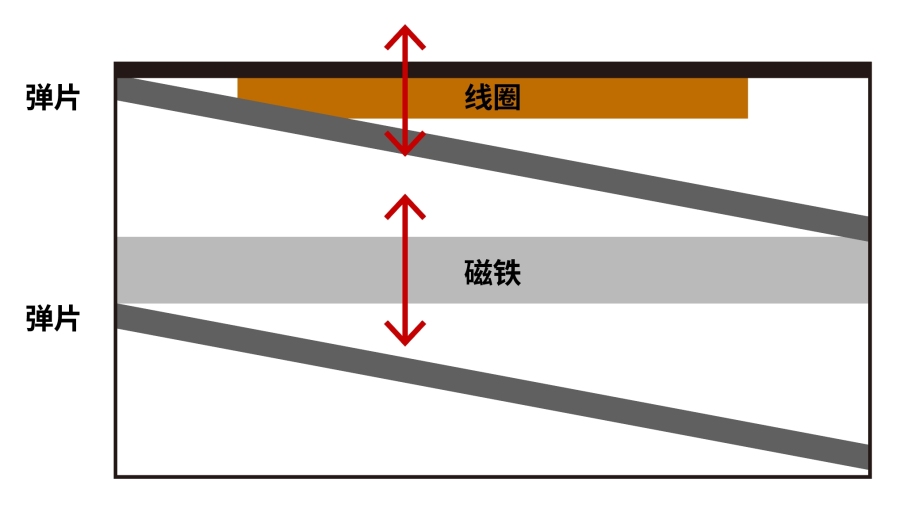

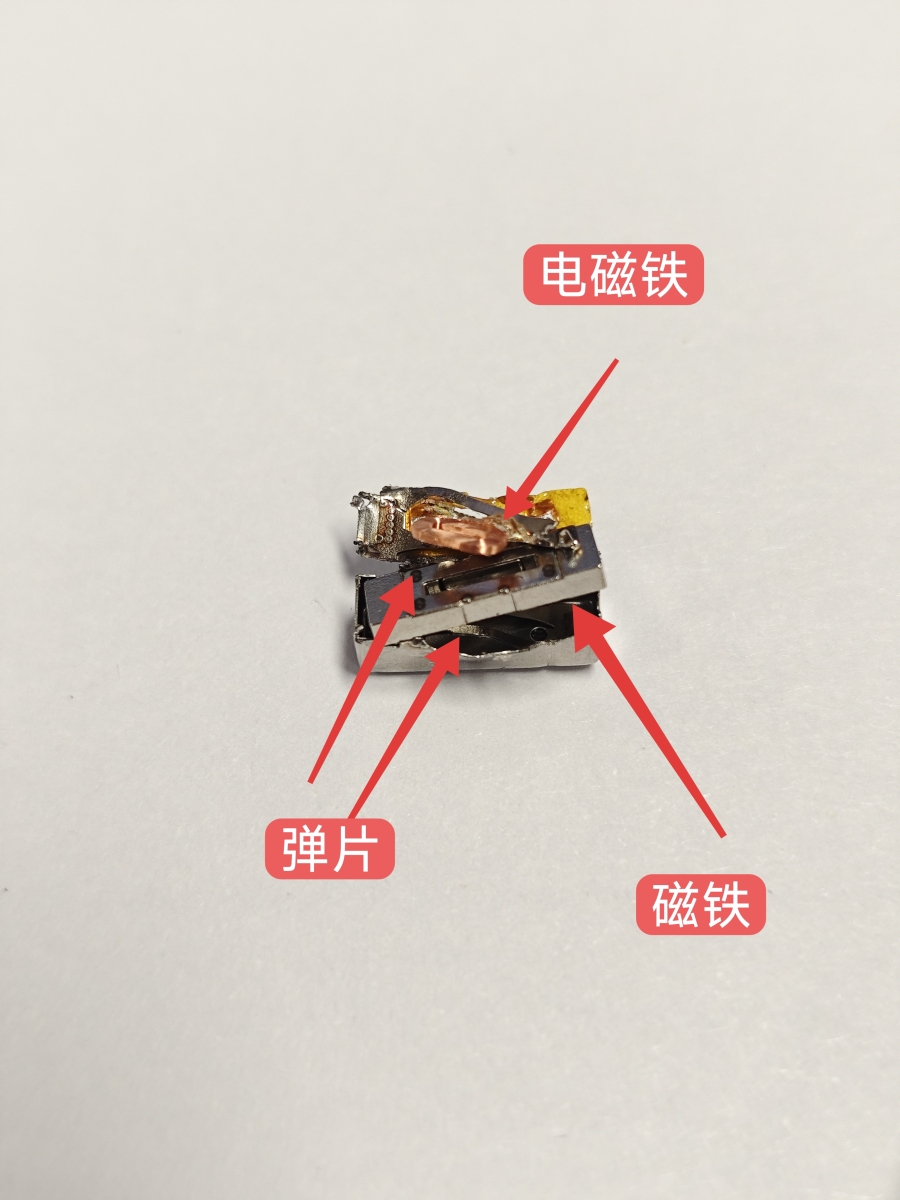

这是一种通过线性运动产生振动的震动的马达。已经在智能设备上广泛运用，用来提供触觉反馈。这款手表的线性马达由于是全封闭状态，暴力拆解后发现是一款简单的Z轴线性马达。通过线圈控制磁铁的运动达到震动效果，简单示意图如下。
参考视频：
https://www.bilibili.com/video/BV1hc411b7qe/?spm_id_from=333.337.search-card.all.click&vd_source=2cc3664996089c7f6d481cc462836d47
上壳

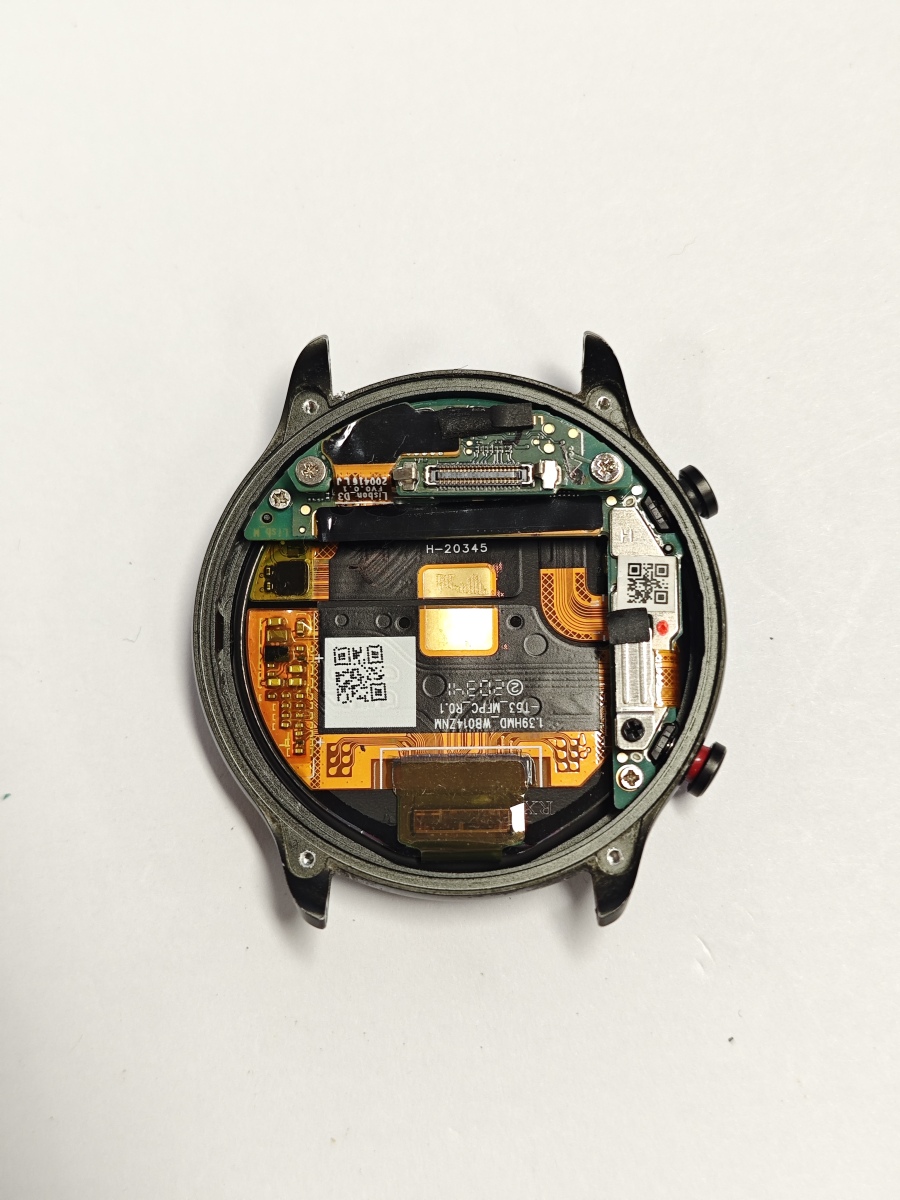

相对于下壳体，上壳结构更加简洁明晰。主要部件有主板、屏幕模组、按键结构、金属壳体和玻璃面板。
主板和上壳主体
主板为双层堆叠，各种防护堆叠做得挺到位的。由于本次拆解侧重点不在硬件分析，故没有着重拆主板。同时也暂无法确认NFC芯片是否是集成在主板上。
按键结构

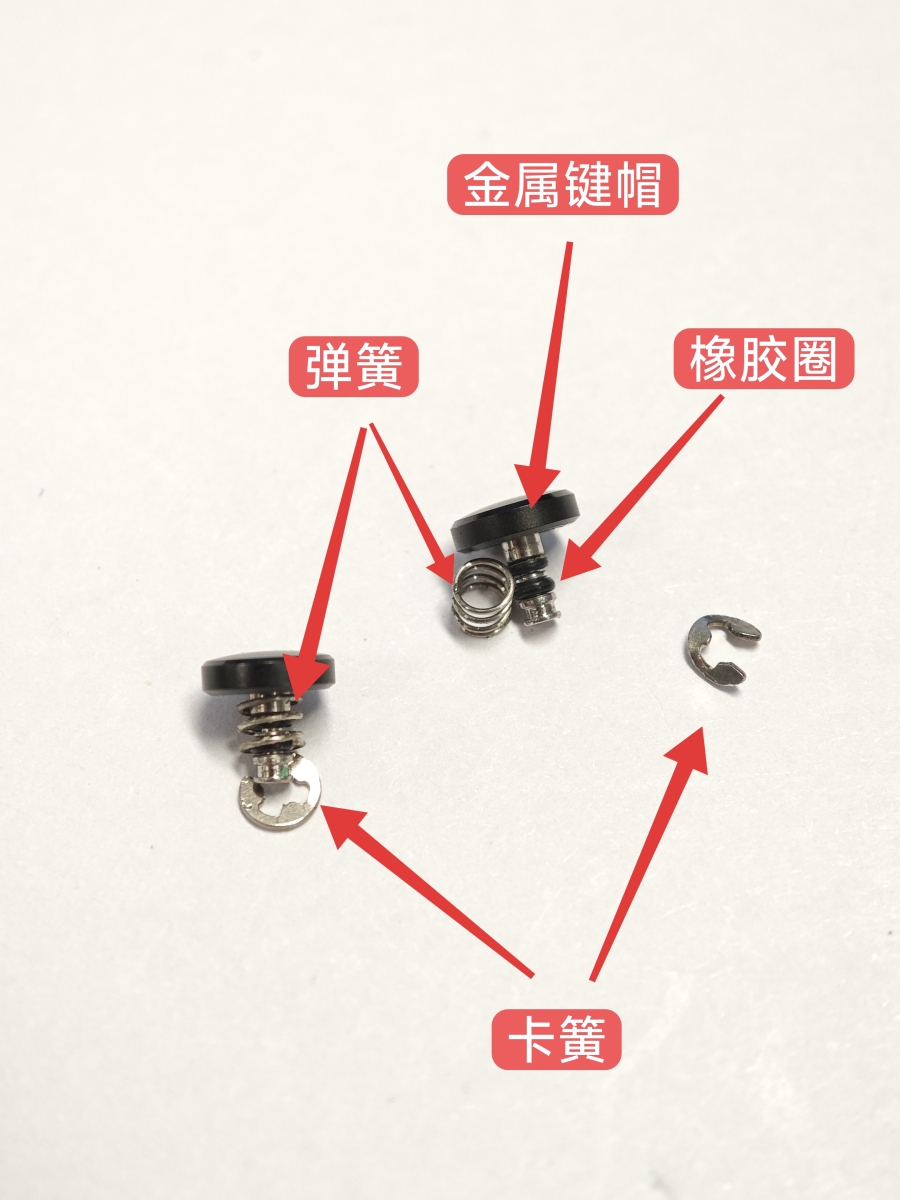

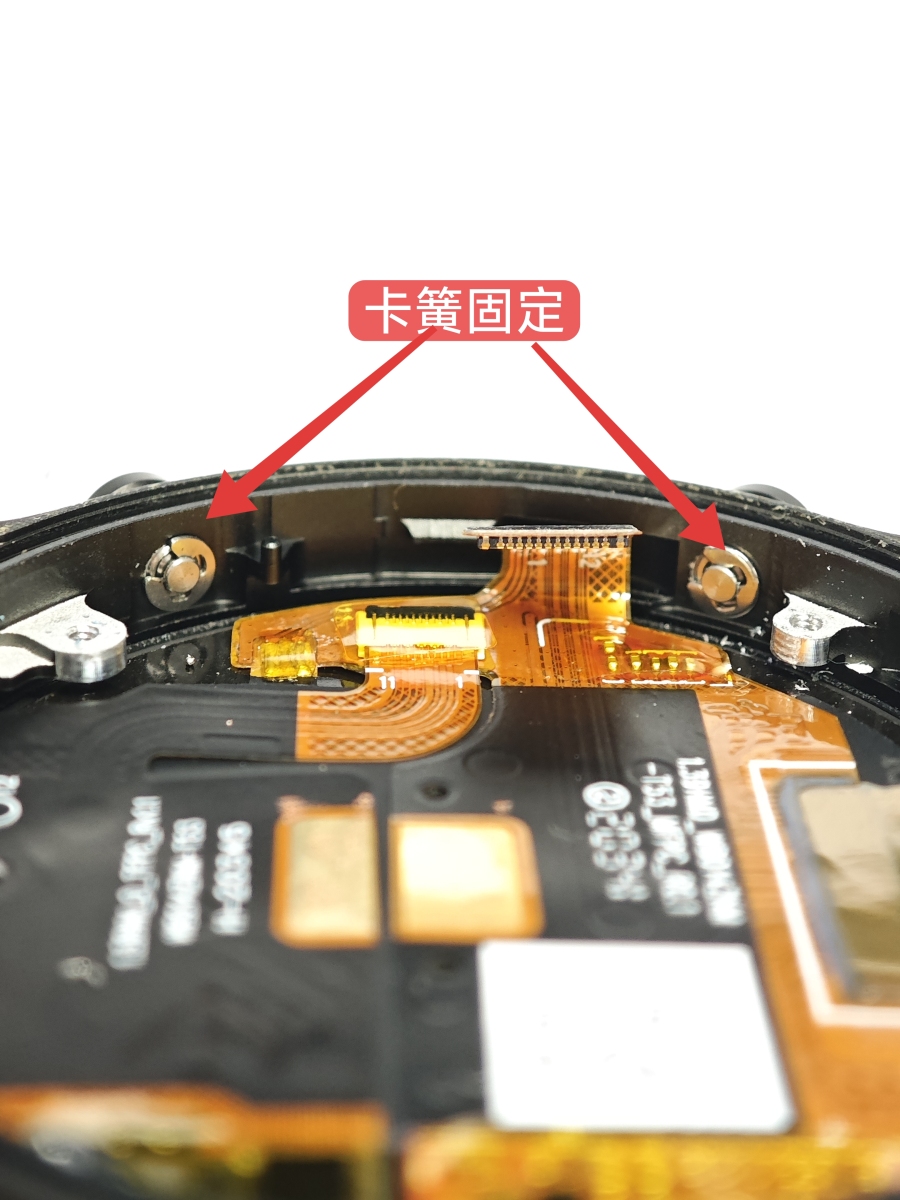

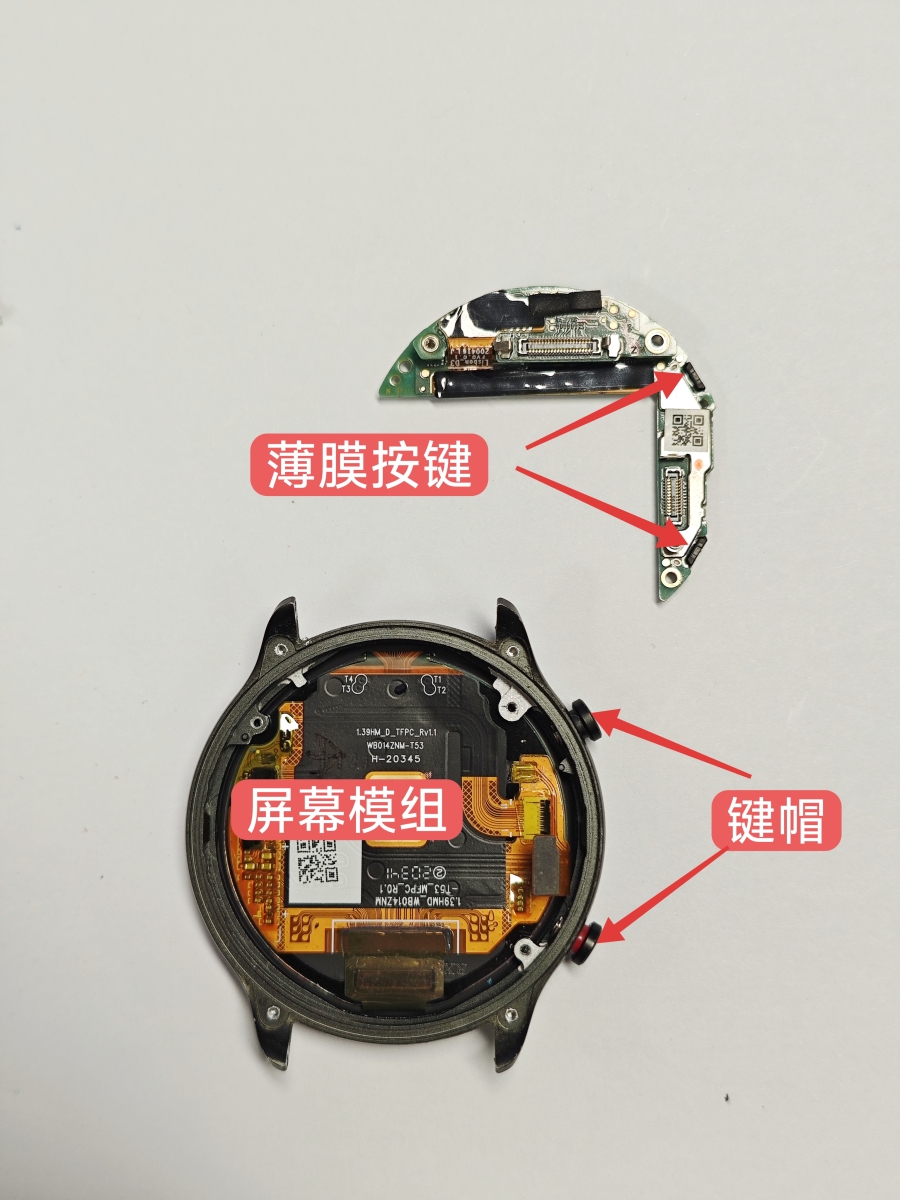

手表按键结构主要由金属键帽、复位弹簧、卡簧防水橡胶、橡胶套、连接金属圆管、薄膜按键组成。

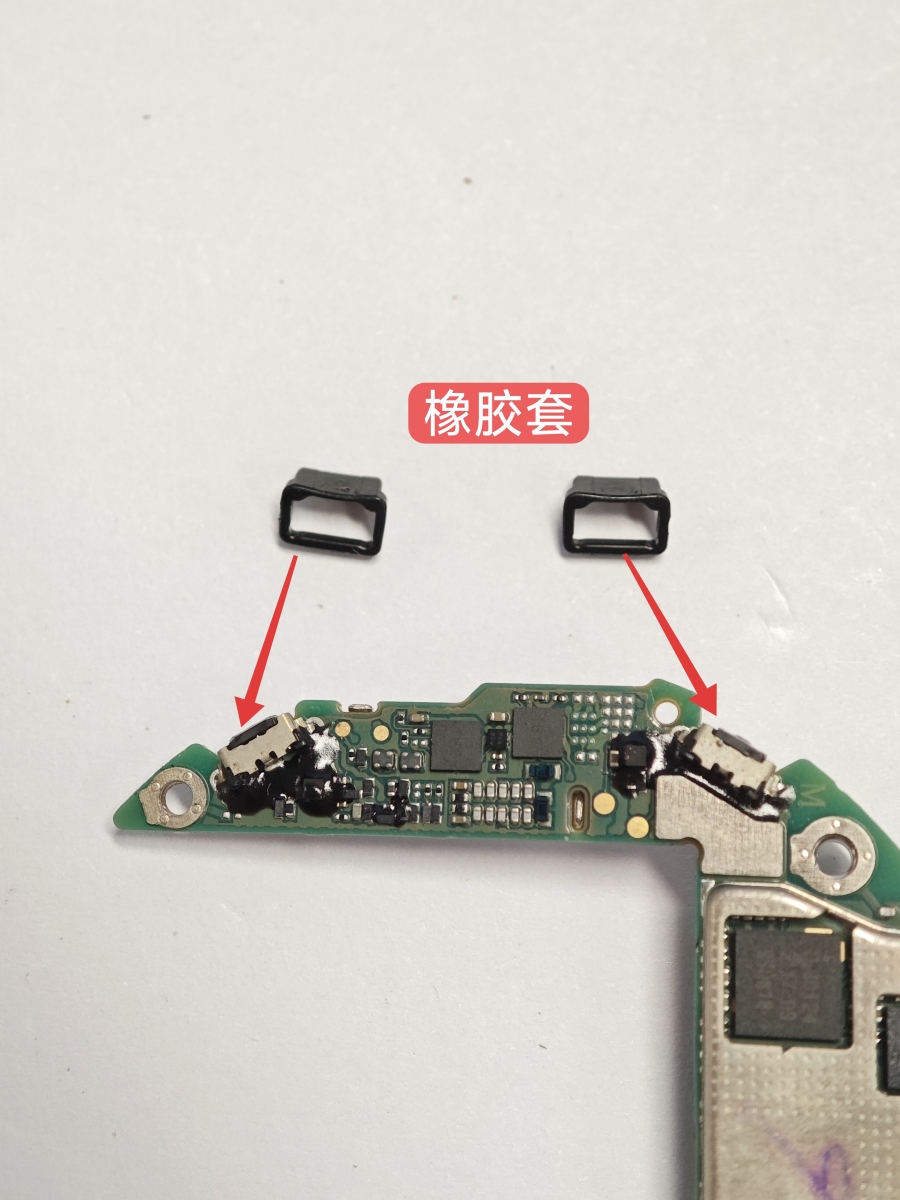

橡胶套主要起到提供更加均匀的按压手感，同时也起到缓冲保护薄膜按键的作用。

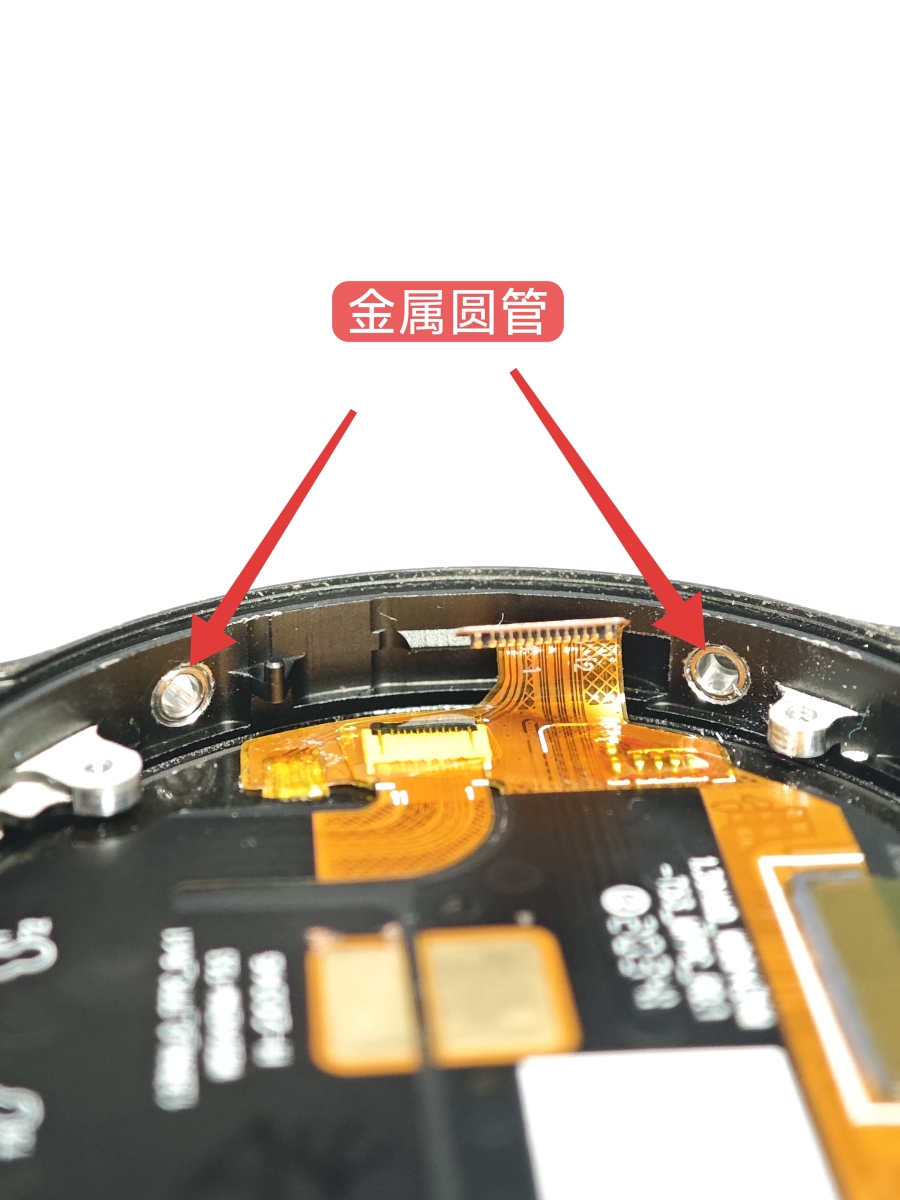

金属圆管主要起到固定键帽的作用，同时也可以提供按压行程。在拆解过程中，是可以大力拧动的，不细看是很难看出这个是一个独立装配上去的小零件。
理论上这个外凸孔位应该在金属壳体上一体加工出来。个人评估因为在带角度的弧面上加工外凸孔位，对加工精度要求很高，而且后续喷涂加工需要单独在金属表壳上进行后处理，操作空间小生产效率也低，从而增加了生产成本，而简单的一个拆件就可以解决以上问题。

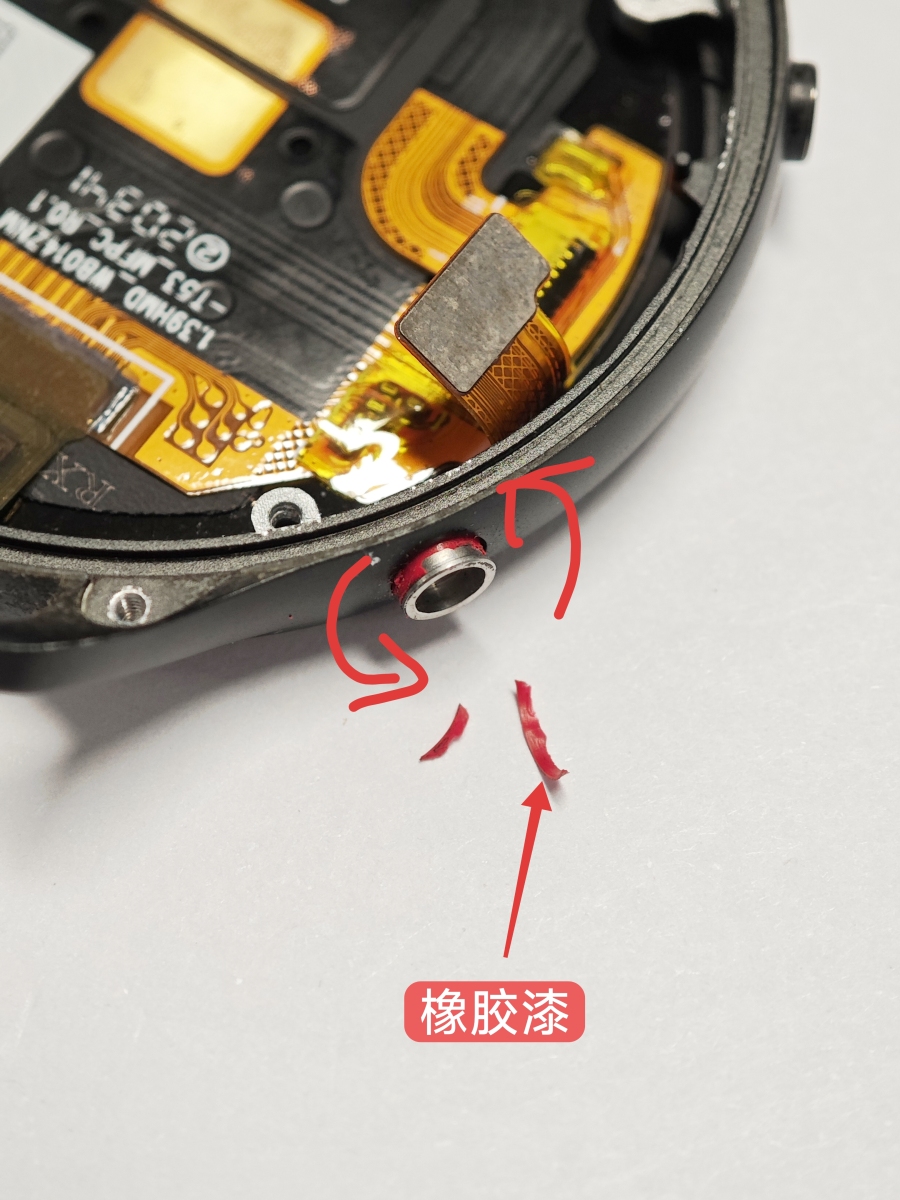

键帽下方的醒目的红色区域使用的是橡胶漆。
这种漆本质上是一种半液体的弹性体材料，通过丝网印刷等方式涂覆，固化后能像硅胶一样具备柔韧性和弹性。这种工艺既能实现醒目的颜色区分，又不会影响按键功能，是兼顾美观与实用的巧妙设计。
其它

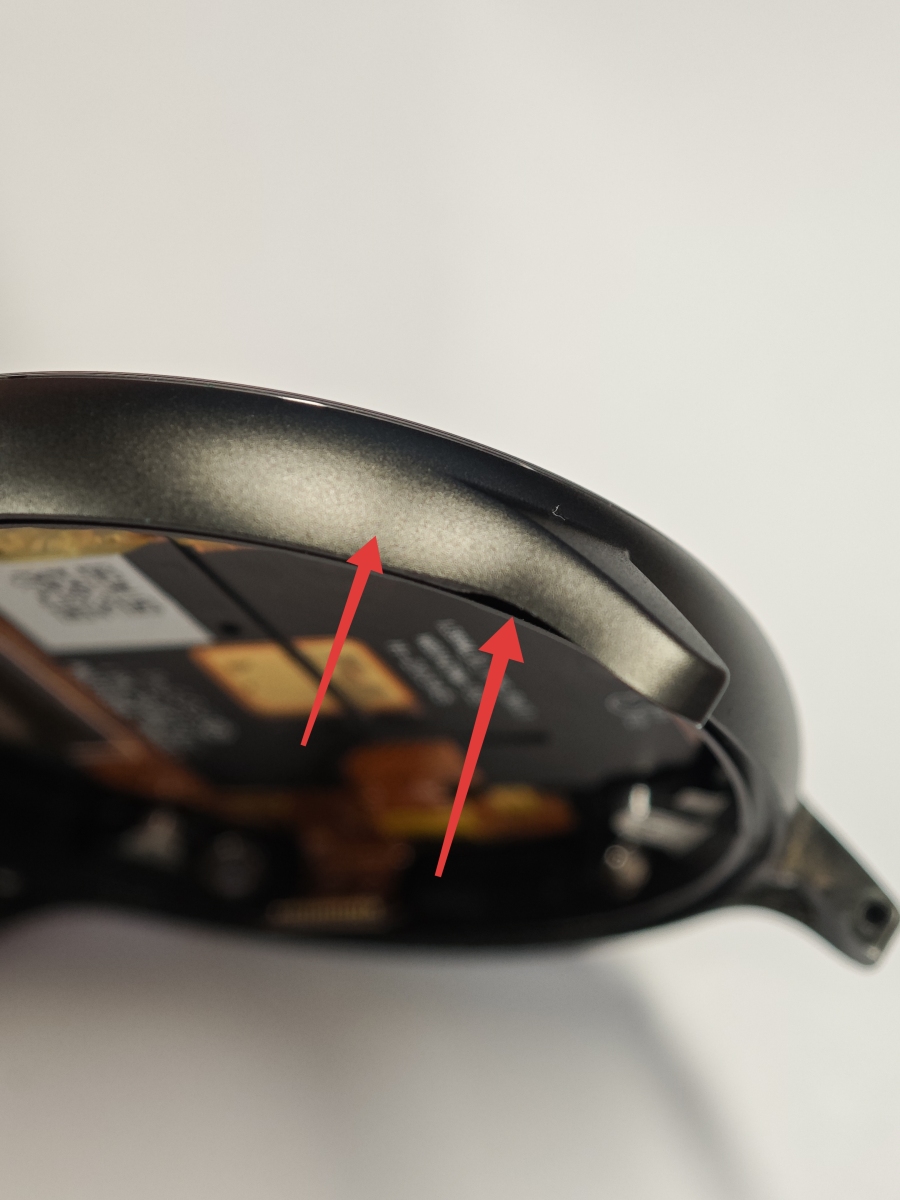

下图箭头处就是由于金属加工造成的外观段差，外观不连续。这种细微段差通常是可接受的，不需要额外处理。

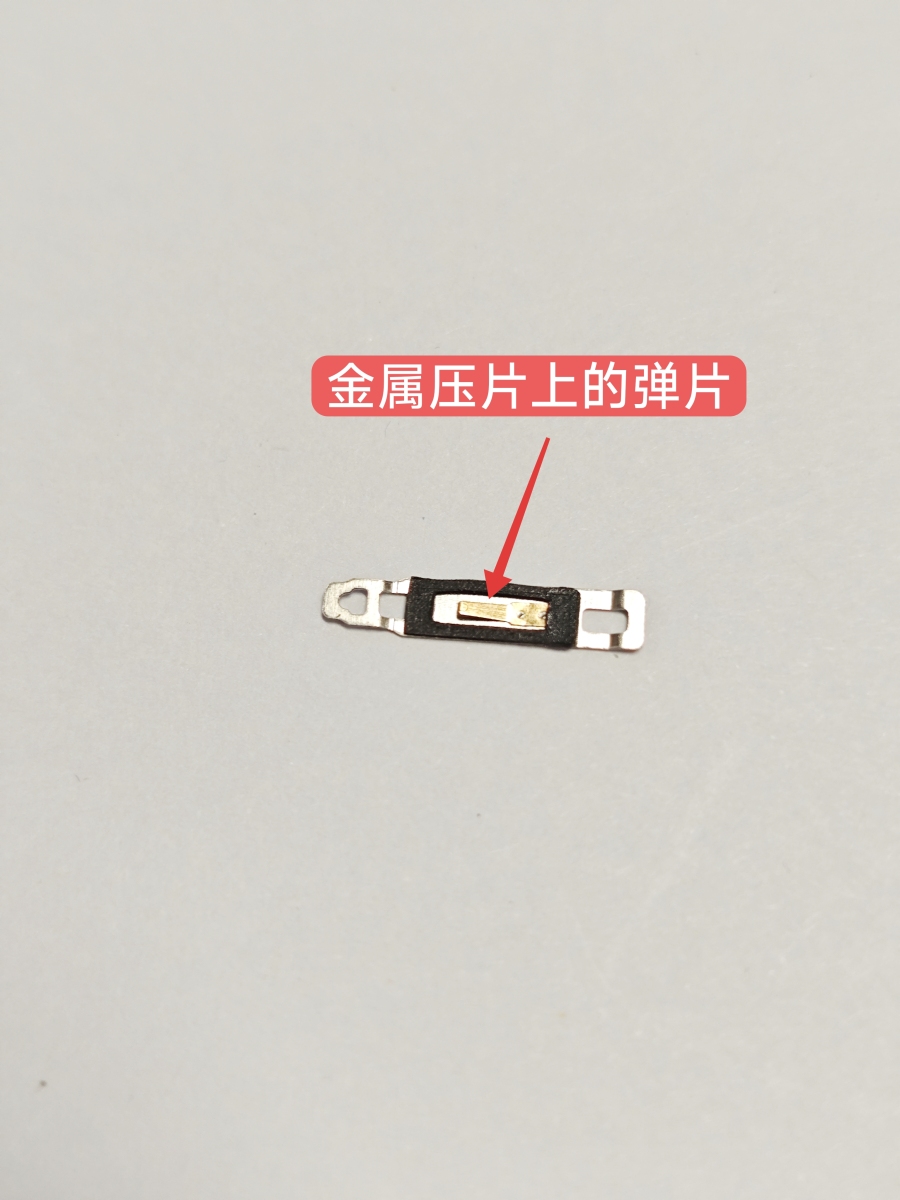

金属压片背部还有一块弹片，起到二次强化固定的作用，这个结构细节很加分。

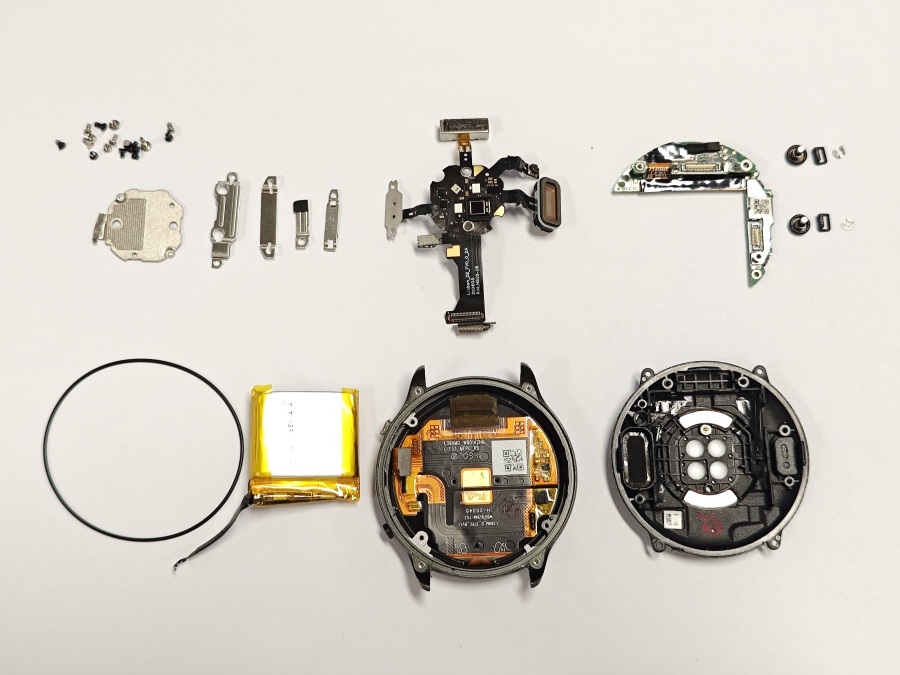

拆解后合照
