制作贴合产品造型的贴纸，本质上就是针对曲面表面进行展平/压平
前置阅读：以下三点为可用于展平/压平的曲面类型。
单曲面。直接辗平即可，单曲面可无损耗展开。

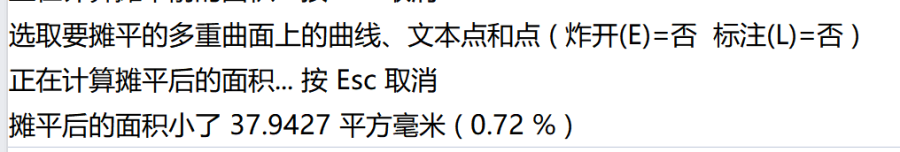

单一双曲面。可以使用压平（Smash）命令或压平双曲面（Squish）命令进行强行展开；
多重曲面。需要做转换处理。
注意，双曲面是无法做到100%展平的，哪怕是在其它软件比如blender进行网格面展UV，也只是理论值的展开，制作成平面物料也是无法做到包裹回原曲面造型。因为UV交接部位会出现延展/收缩的情况。因此，进行造型的时候，依然是要尽量避免提取复杂曲面进行元素处理。
本文着重讲解多重曲面的转换处理。

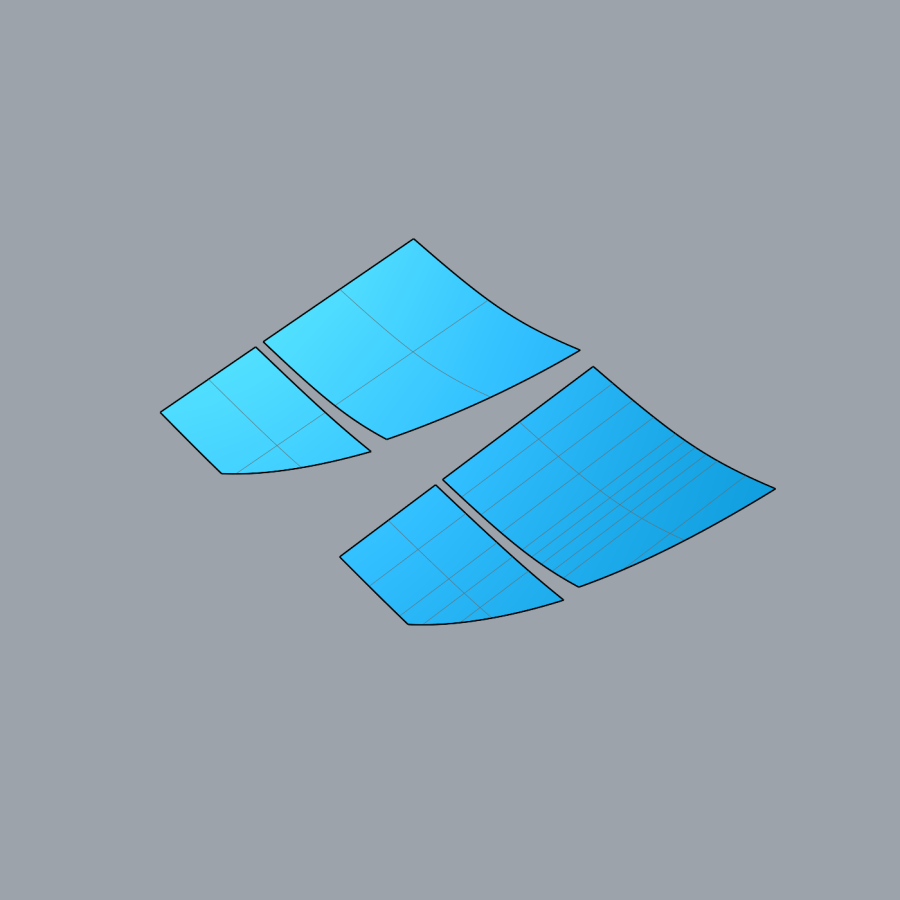

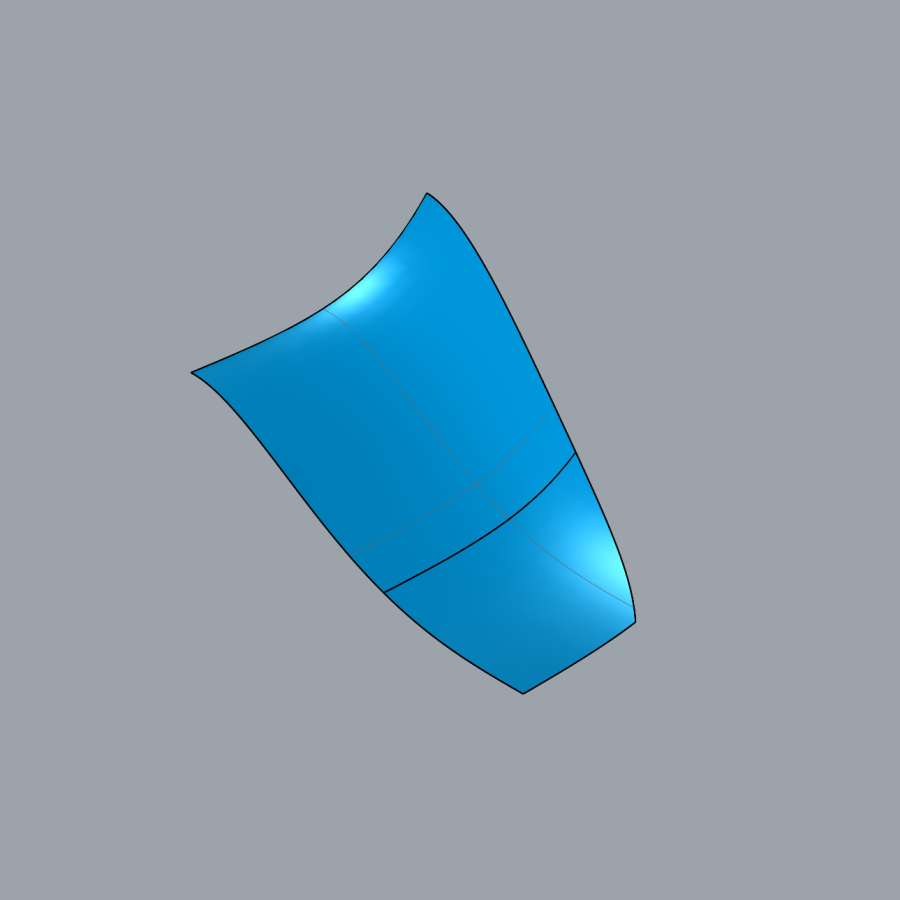

多重曲面直接展开或者压平，都会出现曲面炸开的现象，其本质上就是炸开多重曲面后再展平单一曲面，实际上并不能直接使用。如下图案例曲面展开后效果。
因此，我们需要使用网格这个中间载体，进行转换。流程如下

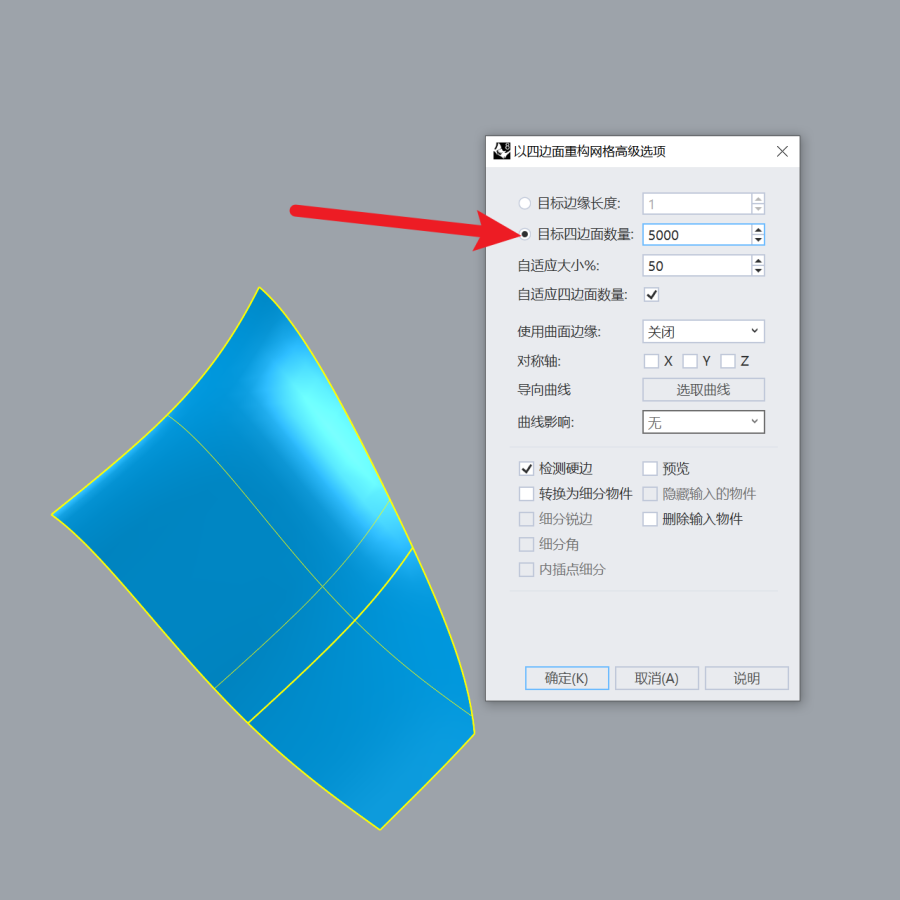

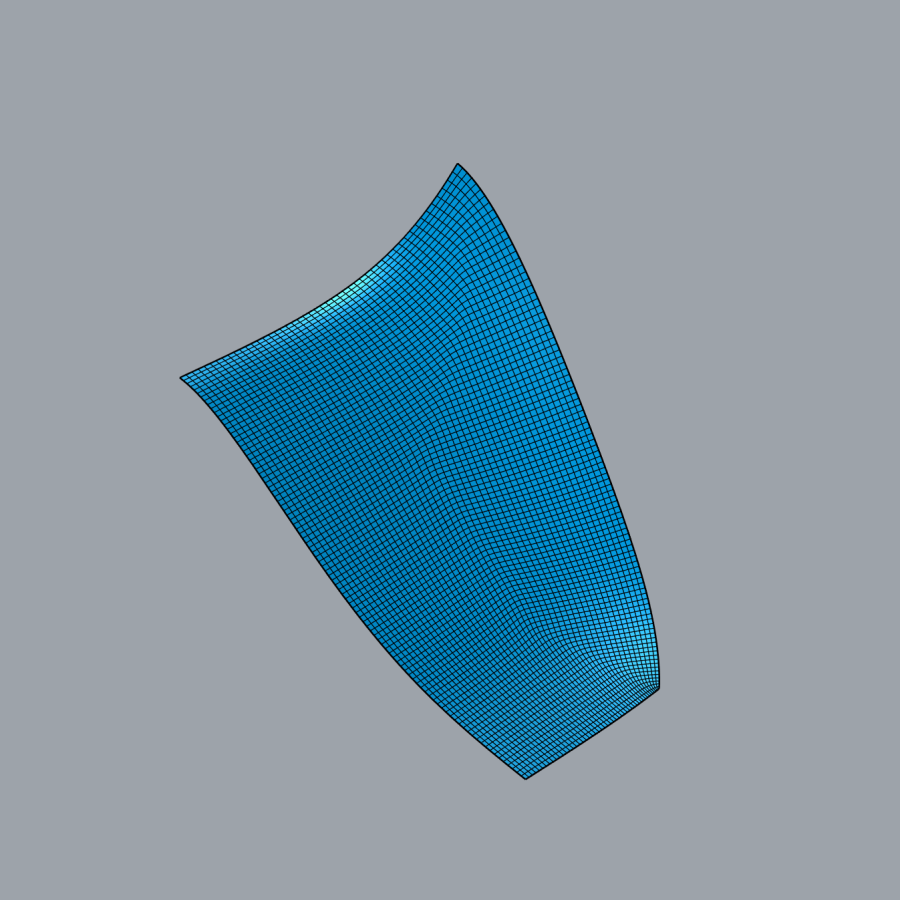

1.曲面（多重曲面，双曲面）重建为一整块网格。如果需要把曲面弧度展开更加接近原曲面的过渡，把可以数量提高到5000到10000之间，把边缘精细度调高。
2.Squish压平网格面。

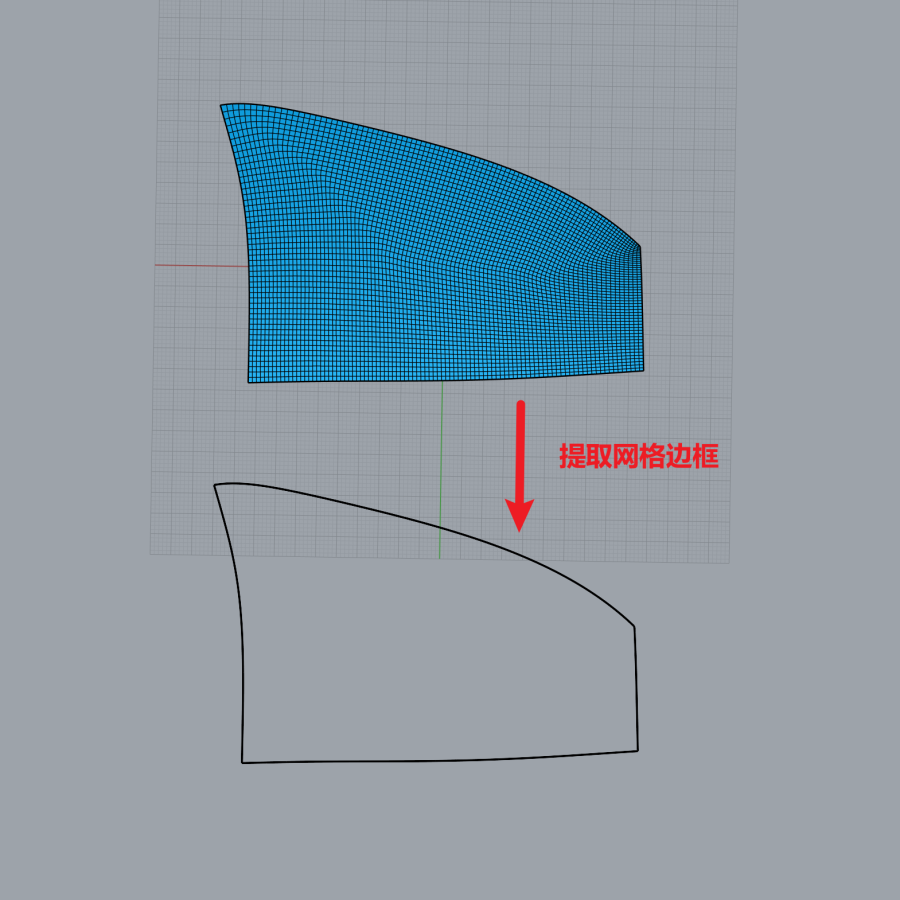

3.提取网格边框。如果没有特别精度要求，到这一步就可以结束了。如果追求细致效果，可以继续下一步。

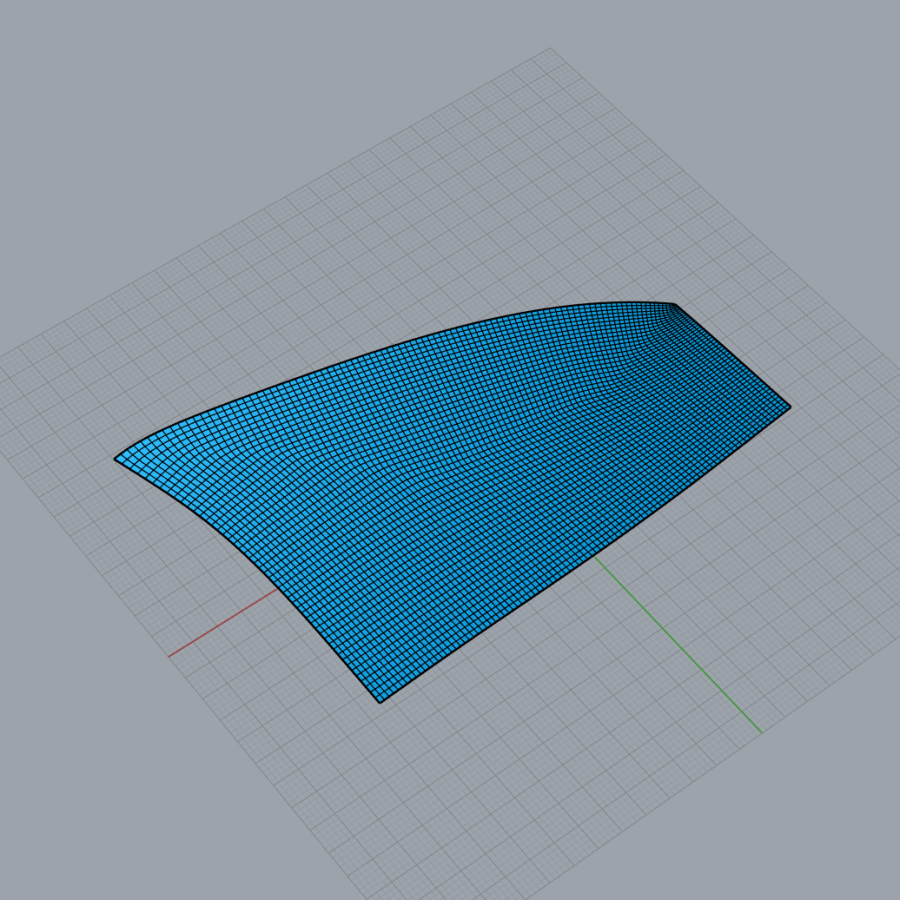

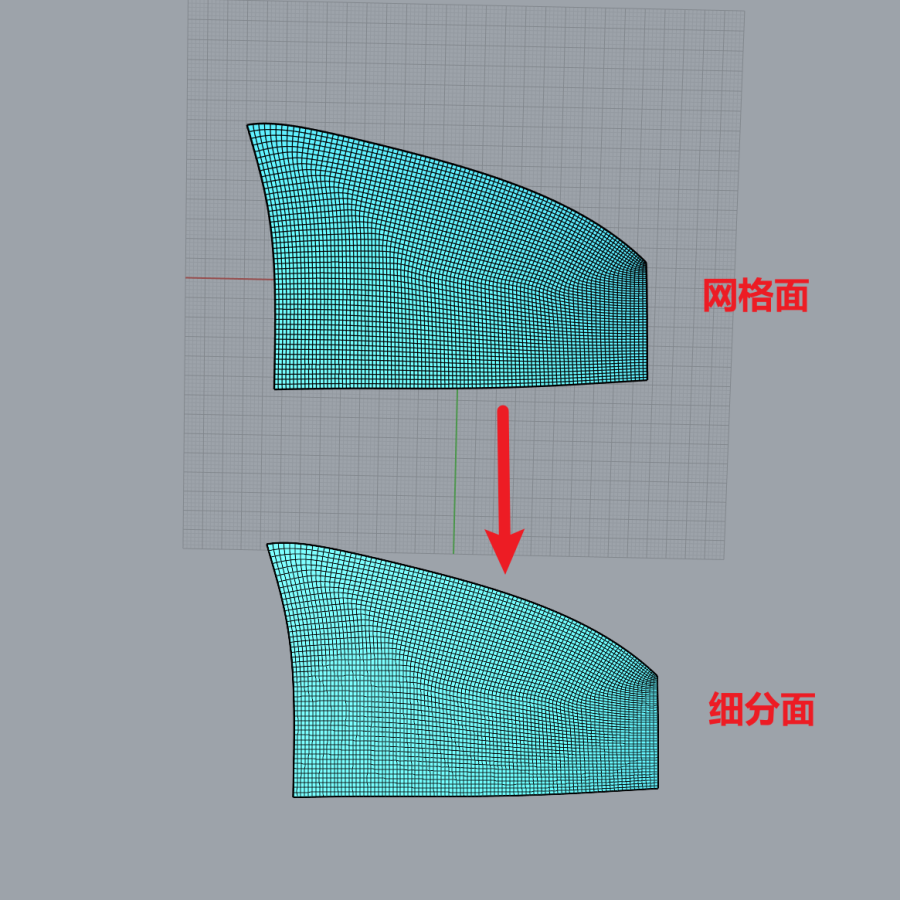

4.网格转换成细分面。

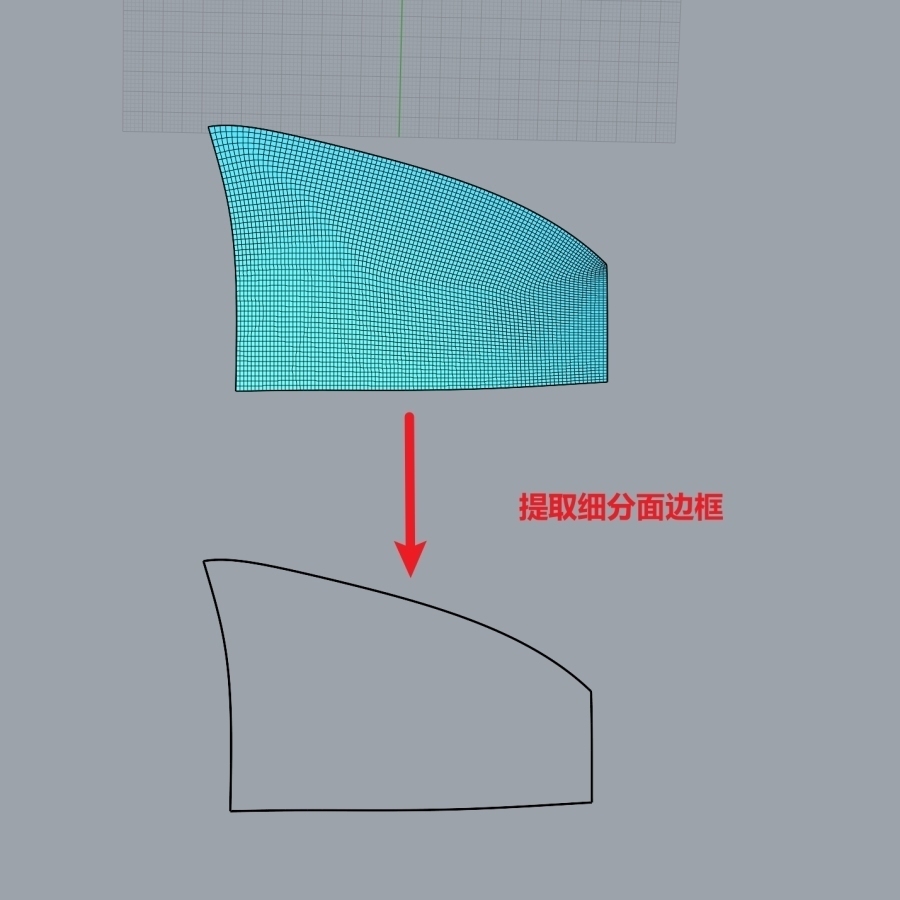

5.提取细分面边框。此时这个就是可以用来制作的平面物料轮廓了。

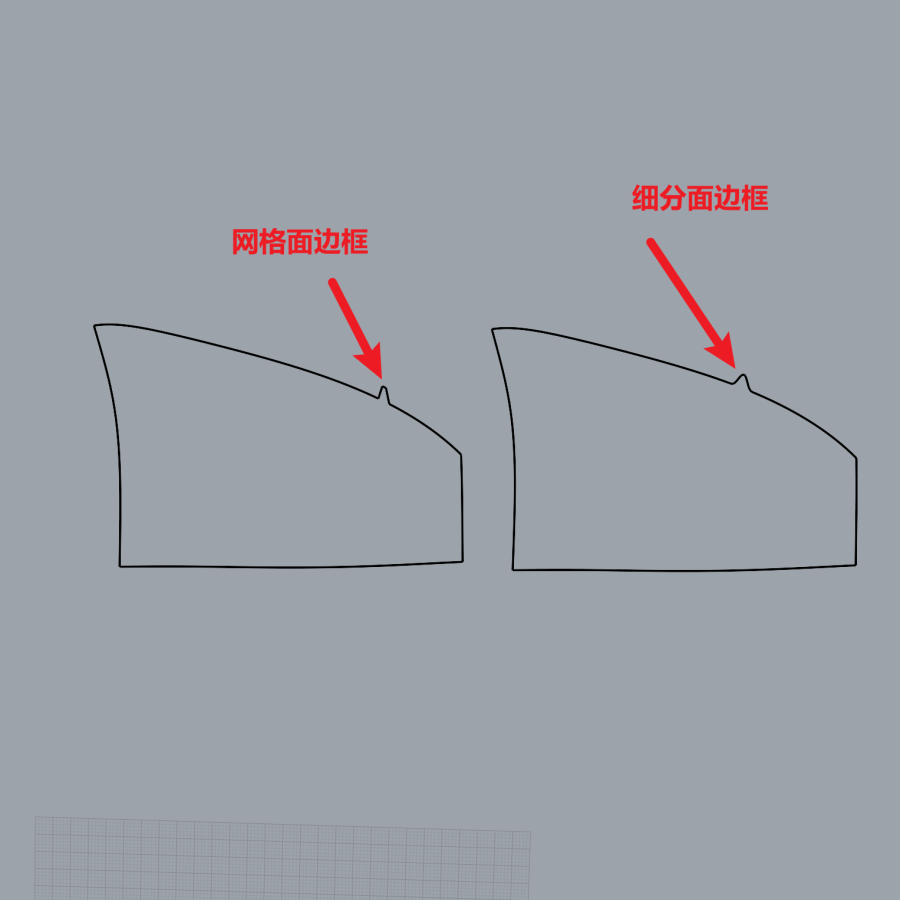

对比：网格面和细分面的边框对比。由于网格面的边框是网格边的直线段组成，过渡会很生硬。
注意：以上每一个步骤都会有操作损耗，毕竟双曲面是无法100%展平，这是要理解的基础点。该方法只用作制作平面物料。大家在工作中灵活调整结合运用即可。
