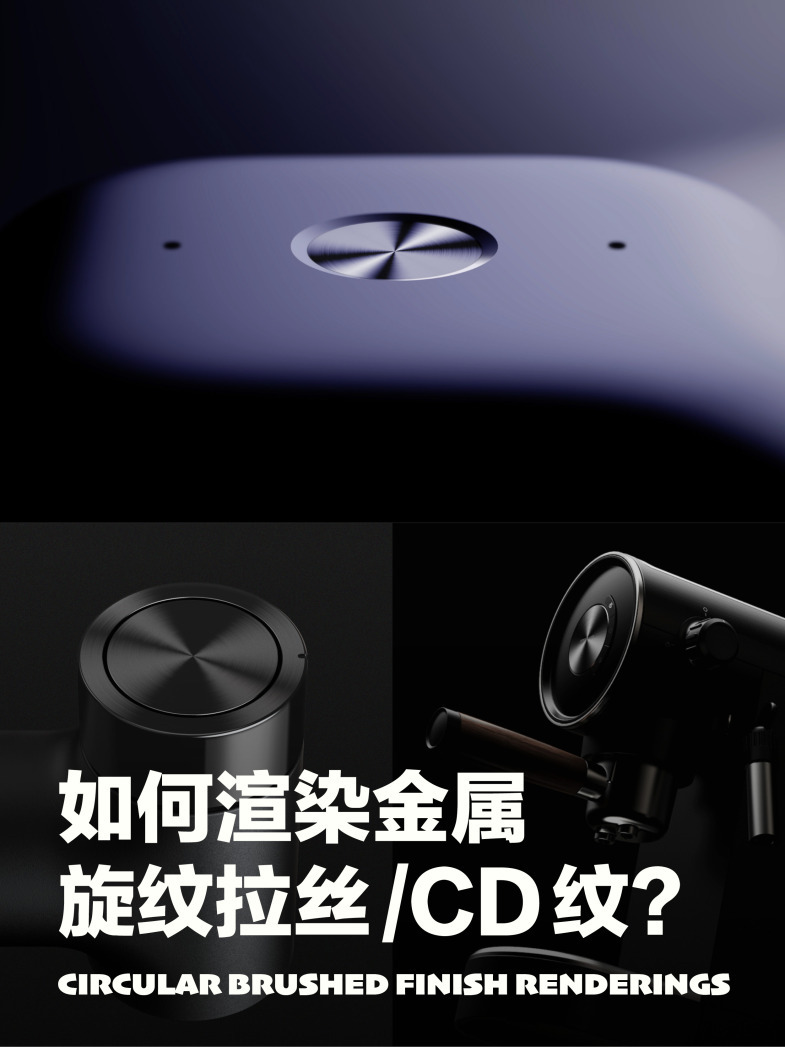

金属旋纹拉丝/CD纹被广泛应用于电子产品如音响，耳机，相机开关和旋扭的面处理工艺（p4，p5，p6）。按钮的拉丝工艺美观，手感好且表面具有抗腐蚀的效果。家居产品和汽车内饰也经常会见到这种旋纹拉丝工艺如汽车的中控台。

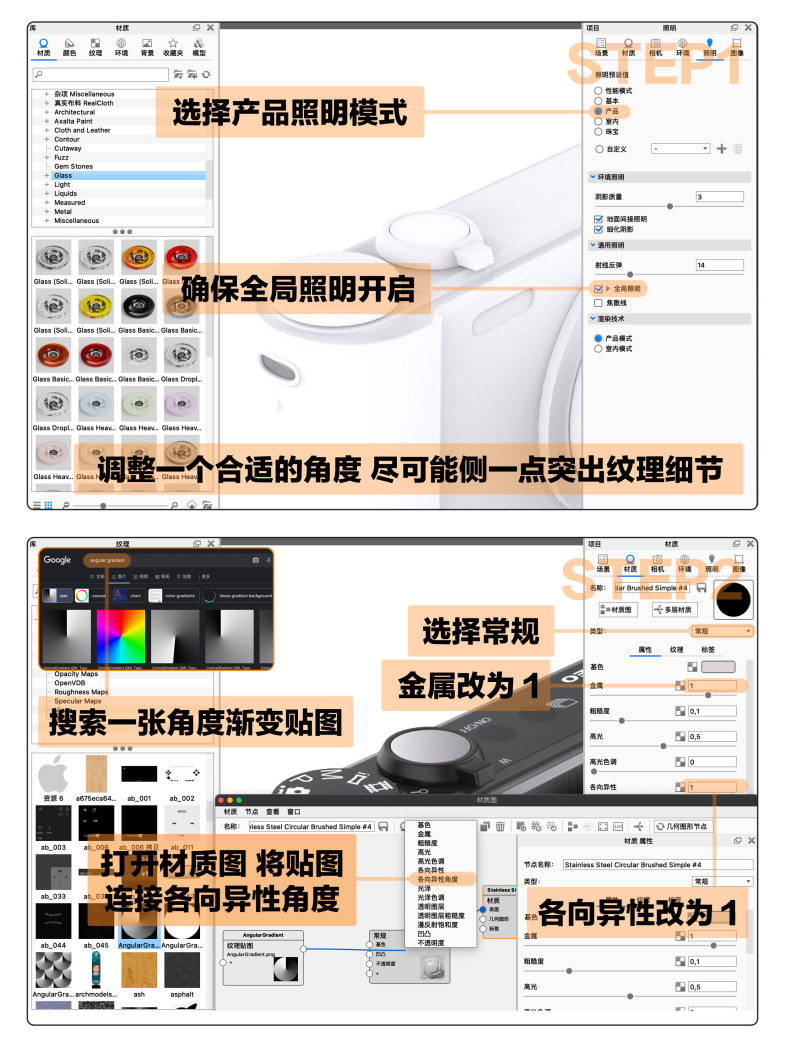

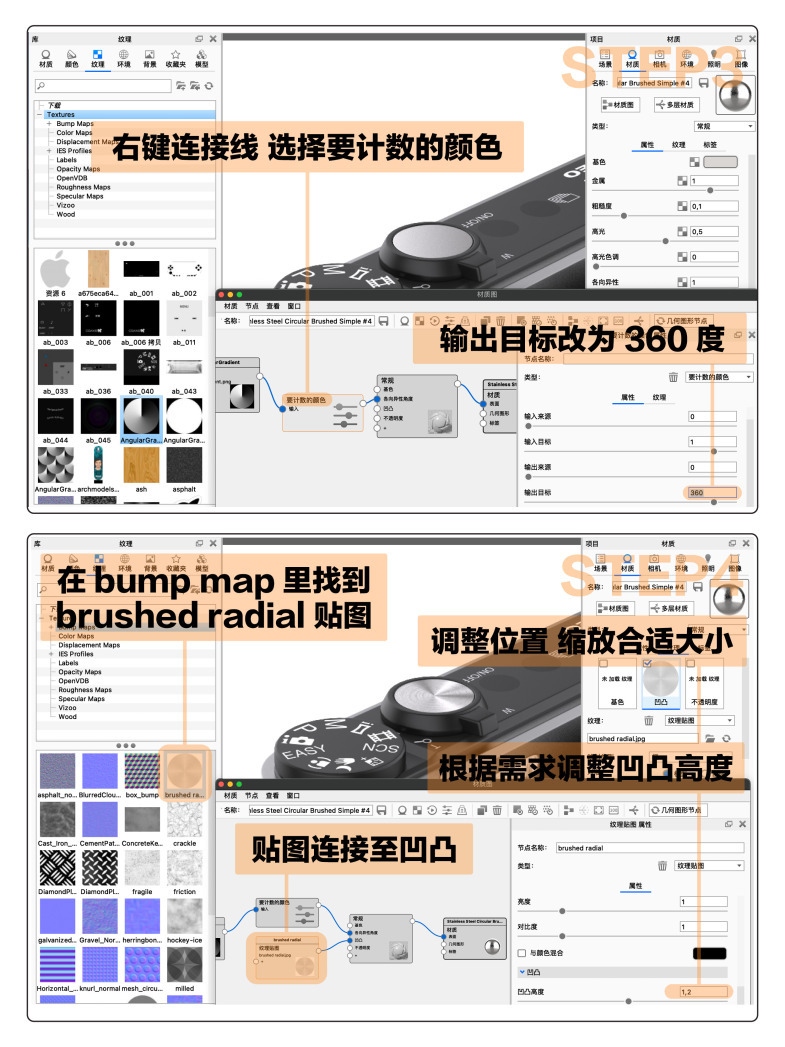

🟠 制作和渲染拉丝工艺需要用到的是各向异性。首先打开keyshot，选择产品照明模式，打开全局照明，尽量找一个侧面的角度可以突出拉丝纹理的细节效果。选择材质-常规，将金属改为1，各向异性改为1。然后搜索一张角度渐变贴图，将贴图连接至各向异性角度。然后右键点击连接线，选择要计数的颜色，在要计数的颜色里把输出目标值改为360。然后找到bumpmap，选择brushed radial贴图，将贴图连接至凹凸，调整贴图大小和位置即可。最后调整凹凸高度，提高旋纹拉丝按钮表面的光影质感。
