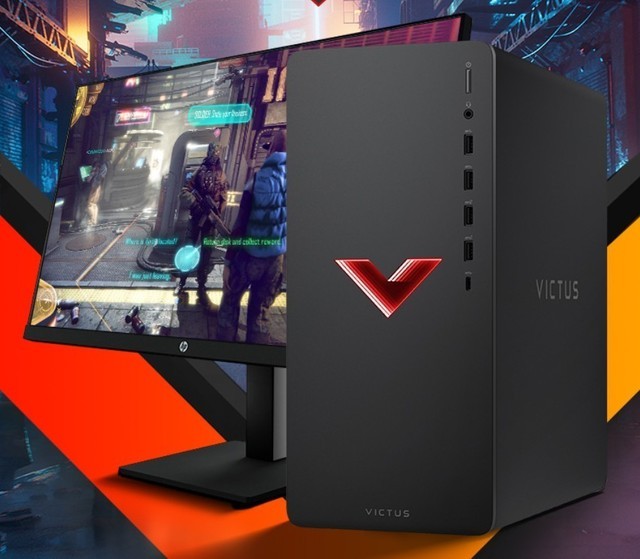

路过工位，看到同事的机箱惠普的暗影精灵8，Logo用了一个卖场里看到过的镜子效果，把大尺寸的效果变成小尺寸，用在消费电子上，感觉有点意思。
于是，我又有了学习的素材。
（要拍照的时候发现机器被搬走了，网上找了一张照片代替）

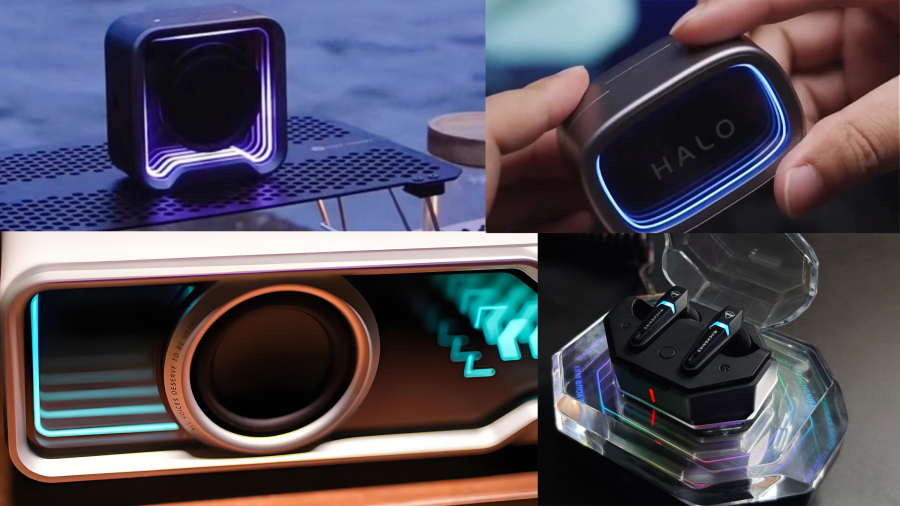

查了一下，才知道这个镜子叫深渊镜子，已经在电竞产品、音箱、机箱上有应用，尤其是漫步者的Halo花再系列，已经成体系地应用。应用如下图：
深渊镜的原理

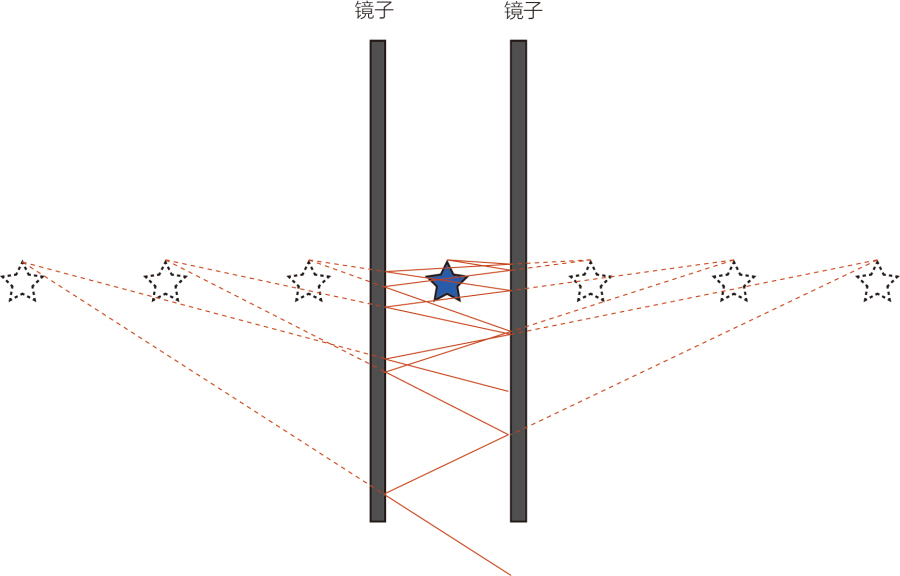

深渊镜的原理非常简单，就是两面镜子面对面互相反射，形成多次反射成像，如下图：
（初中知识又学习了一遍）

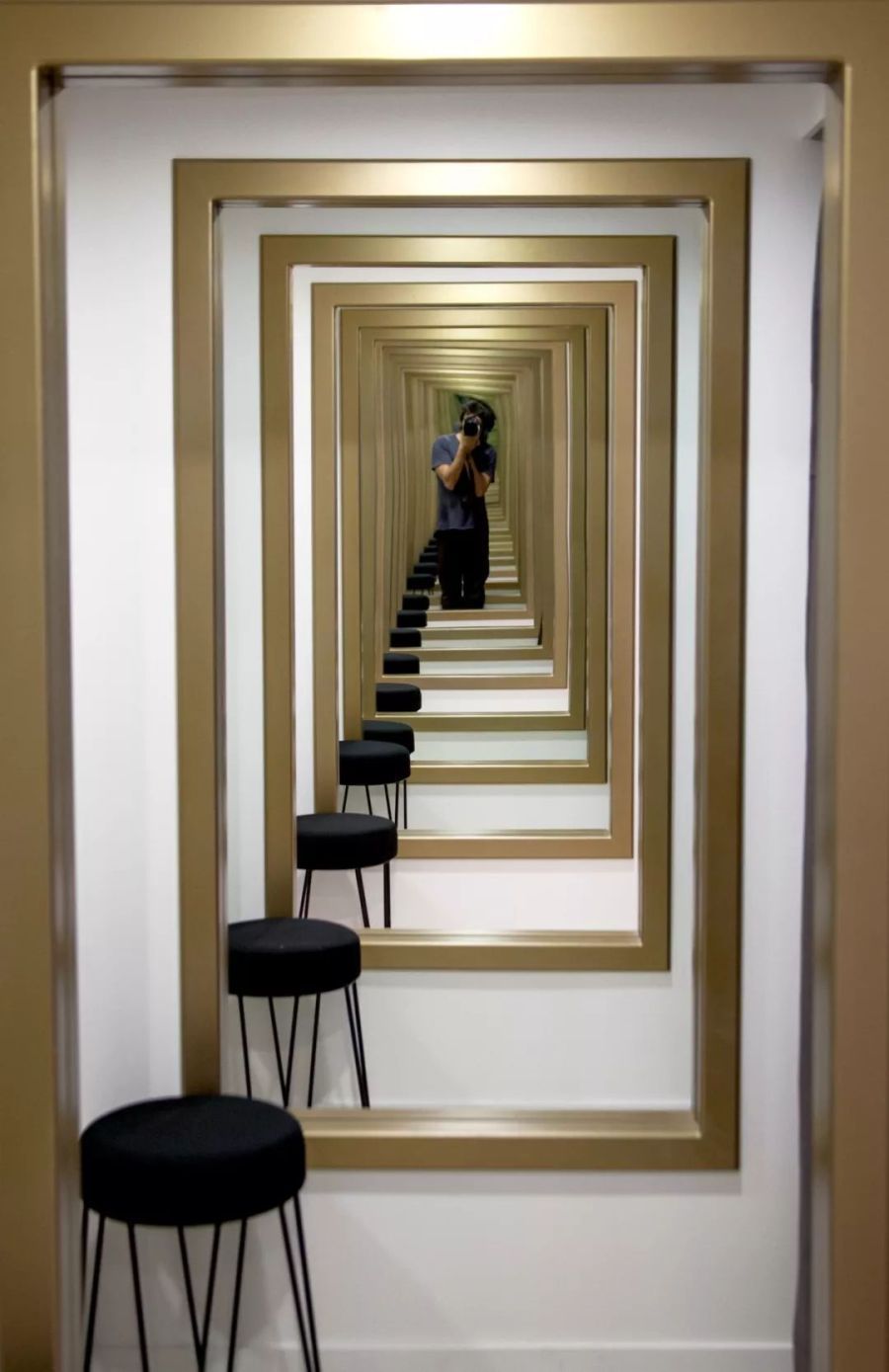

如果我们站在图中五角星的位置，就是平常大家在博物馆或艺术馆中的多面镜子装置的体验，如下图：
（上海个展装置设计：试衣间）
深渊镜最大的不一样是观察点在玻璃后面，所以，需要观察的这一侧玻璃，既能镜面反射，又能尽量透明。 这就是单向玻璃，就是审讯室里装的那种玻璃。
（找到这张图片简直欣喜若狂，感谢憨豆）
深渊镜的结构

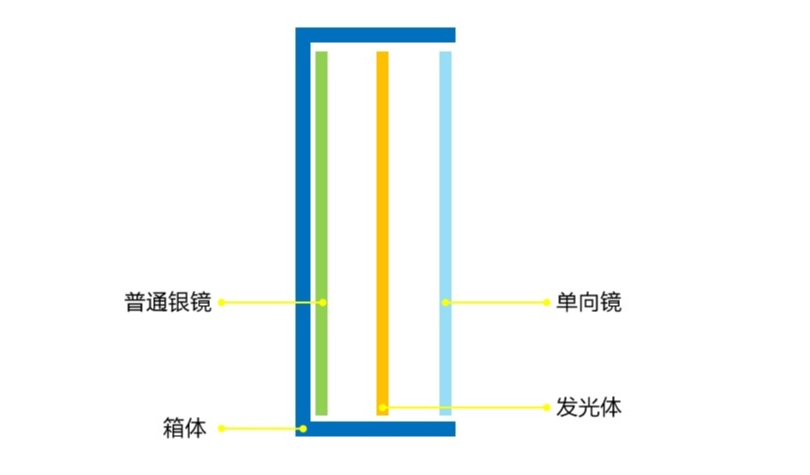

深渊镜的结构其实非常简单，就是一个封闭的腔体内，有两面镜子和一个发光体。如下图：
（基本上就是这么简单的结构）
工艺材料选择

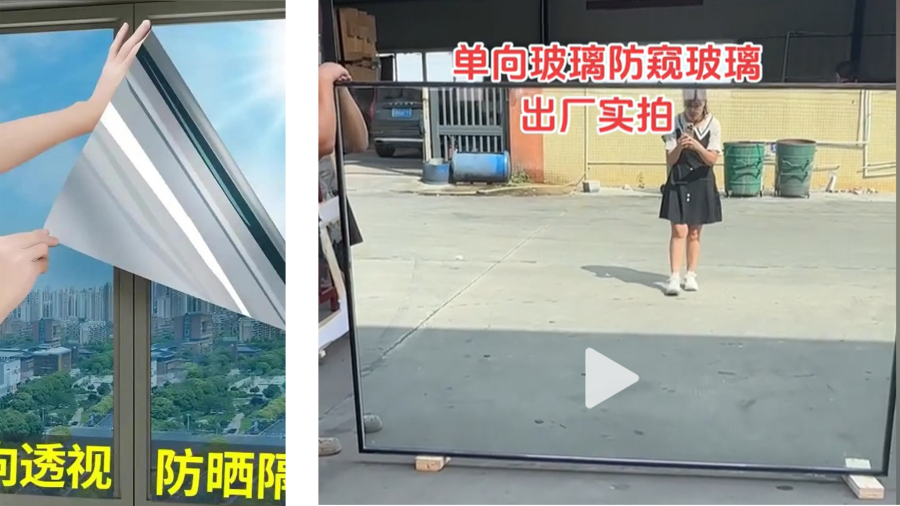

核心材料是单向镜： 目前市面上的单向镜材料有玻璃和亚克力两种。亚克力一般是贴单向镜膜，玻璃则是采用了PVD磁控溅射镀膜工艺（简直了，刚学习完PVD镀膜工艺就用上了）。
（亚克力或者玻璃贴膜） （玻璃PVD溅射镀膜）
发光体： 一定要能发光，不然没法形成深渊的镜像。
银镜：普通玻璃镜子或者镜面亚克力
箱体：能密封的内腔，刚性要强，防止变形影响玻璃之间的距离和位置。
评估深渊镜品质的四个维度
如何判断一个深渊镜的品质是否好，一般有以下四个维度：
1. 反射次数：反色次数越多越好，一般能达到15到20次数为佳。一般亚克力反射5次左右，玻璃能达到15~20次。
2. 亮度衰减速度：镜面越亮，反射后的衰减越小。所以玻璃比亚克力的亮度衰减要慢很多。
3. 亮度衰减均匀度：每层亮度自然递减，无跳变、暗区、局部过亮。

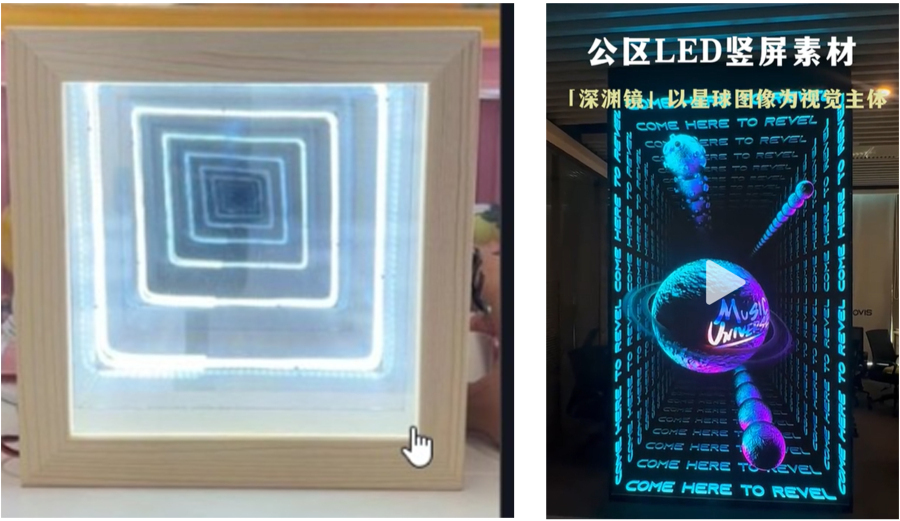

4. 垂直度：发光体多次反射虚像叠在一起的垂直度越高越好。亚克力材质的平整度不如玻璃，所以垂直度就不够高。如下图所示：
（物体变形+垂直度不够） （佳品）
对于ID设计师的设计机会

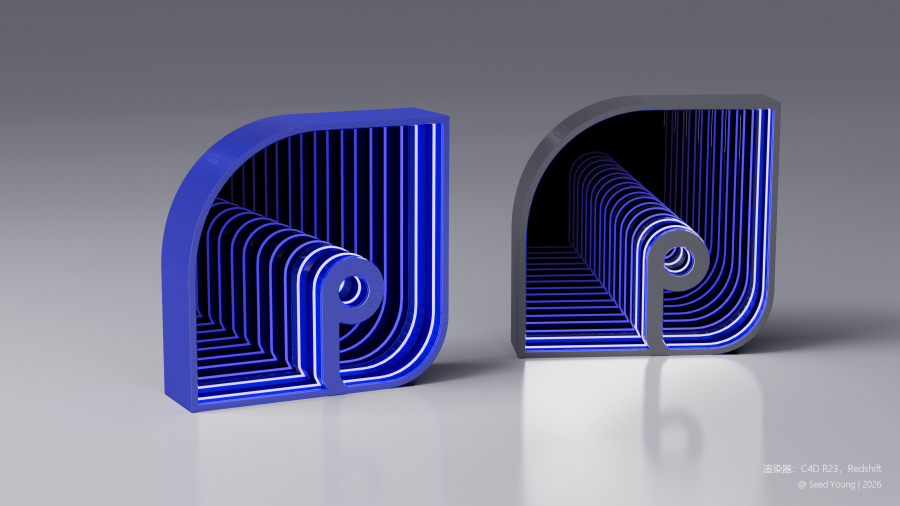

1. 深渊镜LOGO：用来展示LOGO的更多细节，我用普像网LOGO示意了一下。
2. 分散用户视觉注意力： 在电视机等产品上，可以放在侧边，制作深渊镜侧面细节，让用户的视觉注意力分散，不聚焦在侧面厚度上（过几天我再加上设计示意图）。
欢迎设计过深渊镜的设计大佬们指正。
