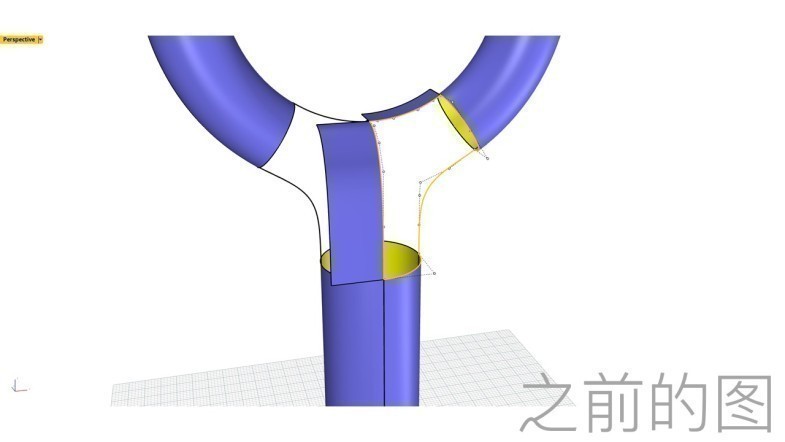

话说回很久前发的一篇Airpods max的关键曲面建模被翻了牌子
回看有些做的不好的地方要重新说一下
若是只把它当作三管混接，就会有很多朋友提醒我：
SubD、SubD、SubD、SubD、SubD、SubD！！
但是今天它
是个5边面哦

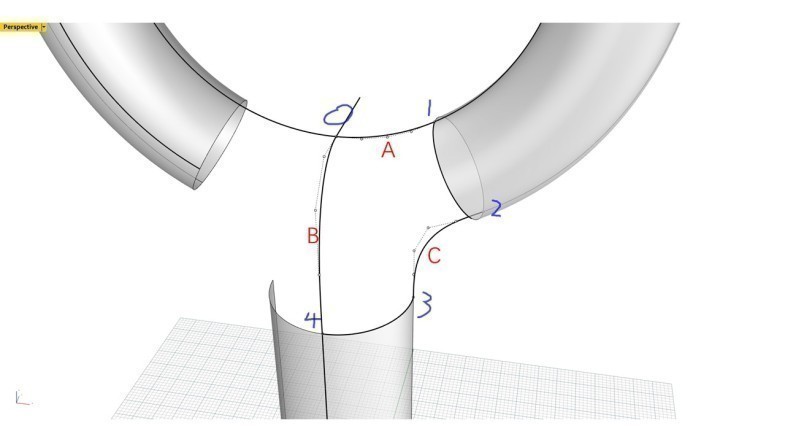

首先，之前ABC三条线画的不好
现在AB为4阶5点，C为5阶6点

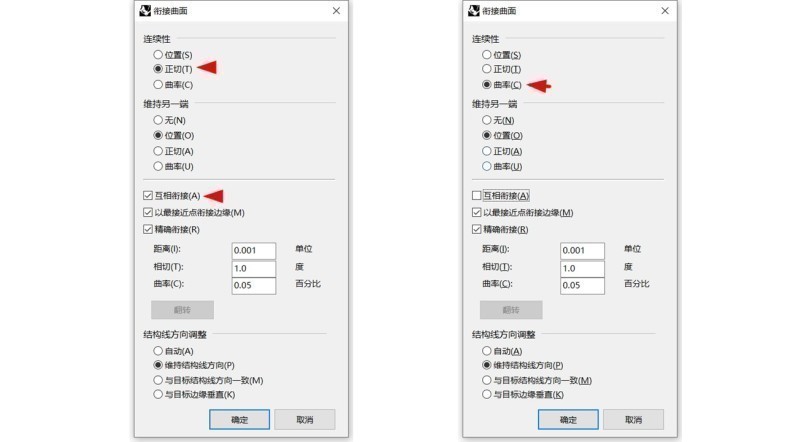

因为A0于B0端是镜像边缘，衔接曲面时用正切连续就行
A1、B4、C2、C3端要衔接另外曲面，要用到曲率连续
之所以要这么安排点数
是为了后期衔接曲面时，没有多余的不受约束的控制点影响曲面质量与精简程度
（你有衔接曲面时，曲面中间多余控制点反复横跳的痛苦经验吗？）
其次对于5边面来说，它也是个特殊的

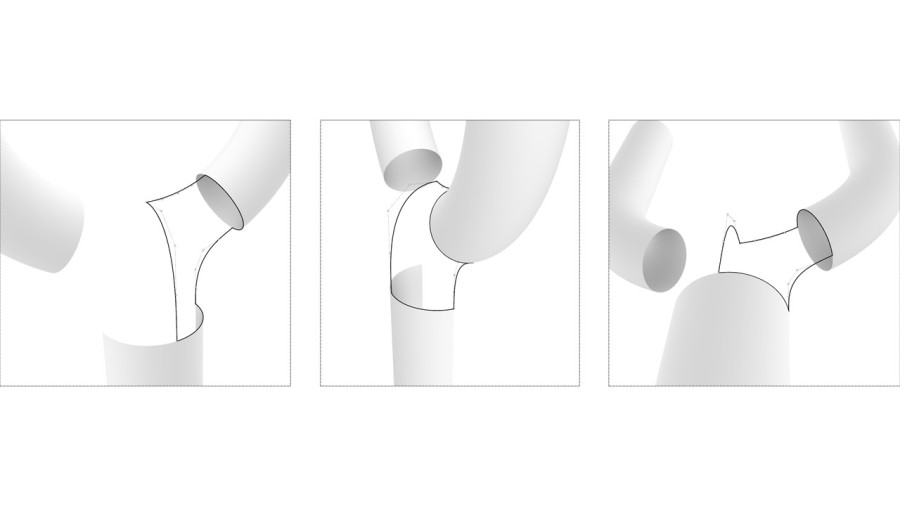

因其是个特 扭曲 的面，通过三个视角感受一下

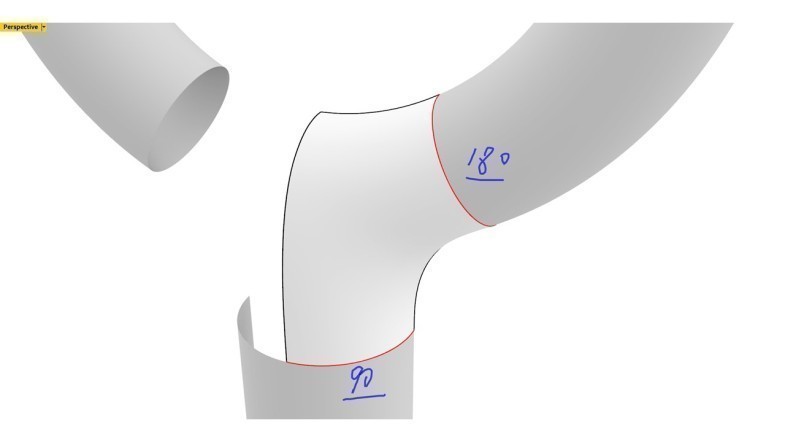

它有两条边，分别达到了90°和180°
对此个人的习惯的处理方法是：

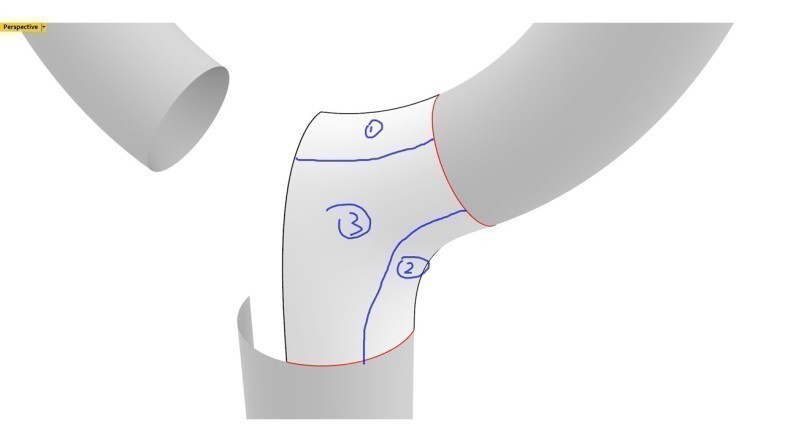

化繁为简，先以最扭曲的曲面边缘分面
分出了①②两个舒适的四边面，这样就得到了较平缓的五边面③
对于这样一个常规的五边面③，要再对其分面
原则依旧是：
化繁为简，逆向思维，从你要补的最后一个四边面⑤考虑
要使它是一个舒适的曲面
喏

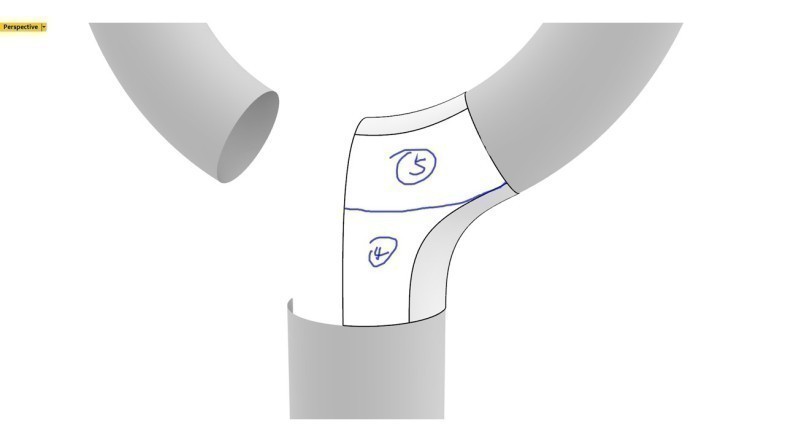

就是这样，放在最后补的面是⑤，它的趋势是沿着上面两管的趋势走的，就很舒适..
先做并切割出面④，再补上面⑤
---------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------收工
---------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------
说个自己不好的习惯

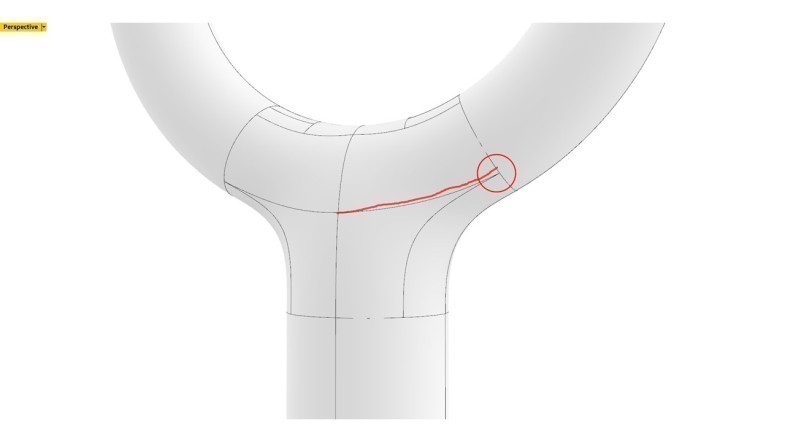

切割面④的时候，习惯于切出个尖点
虽然视觉上不影响曲面的顺滑，但是后期抽壳很容易破面
还是按红线切割，留出个小直边的好，鸡液之谈
---------------------------------------------------------------------------------------------------------
最后
XXX不是培训班招生卖课的
XXX是设计爱好者
love and share
分享热爱
本质上不可称之为教程
本身是以分享与自我表达为目的来做的，也就去除一些繁杂的基础操作
如此不详实不可称之为教程
也不知道下期分享什么。。。有什么想看的私信我吧
