好久没写东西，记录下一些日常设计干货思考
首先说一个理论知识，工业设计师常用的犀牛Rhino软件由于是基于NURBS数学体系构建的软件，所以它更注重以下方面：
1.曲面连续性优先：对G1（切线连续）、G2（曲率连续）有严格要求，任何微小间断都会导致"破面"；
2.灵活的曲面建模能力，但是同时又对曲面（结构线）关系极为敏感；
3.对曲面公差要求更高，默认公差是0.001mm。
所以就导致了在工程软件互导的时候，会出现各种诡异的破面现象。其本质都是由于曲面结构线关系数据交换错误和公差差距而导致的。从而导致补面成为一种常见操作。这也是工业设计师和结构工程师互相不理解的点所在。
所以如果对产品造型面要求和精度要求比较高，在产品最终落地环节特别是结构优化环节完成，比如T0阶段的时候，由于发生了多次造型软件和工程软件的文件互导，会造成曲面质量的下降。此时就要对外观面进行重建操作，再做最后一次数据导出。
同时注意产品流程的优化：
流程1：全流程采用工程软件进行产品落地，这样避免数据转换问题，缺点就是造型灵活度和复杂造型效率不高，硬表面为主的产品外观可以使用该流程；
流程2：外观设计使用造型软件（Rhino），结构设计工程软件，落地环节使用造型软件（Rhino）对外观面进行最终优化。
注意，考虑到不同的学习体系背景和个人使用习惯背景，尽量避免使用工程软件（CREO、UG）进行造型、最后环节导入到使用造型软件（Rhino）对外观面进行最终优化。其本质还是进行繁杂的曲面重建工作，得不偿失。
避免和解决犀牛Rhino破面
发生在结构线交叉的时候，文件互导最容易出现破面情况。
所以尽量在造型软件和工程软件文件互导的时候，检查下模型是否出现结构线交叉的情况，这样就可以避免出现破面的情况。同时也可以通过检查结构线，找到破面的地方和修复破面。
例子：

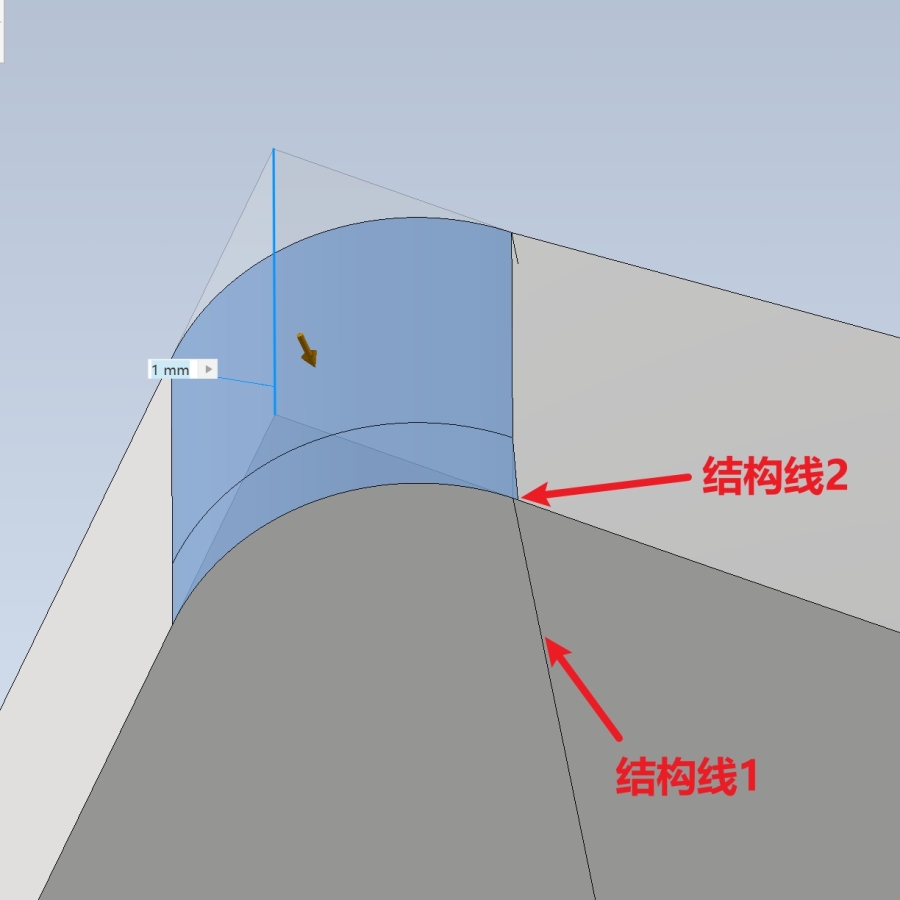

比如在工程软件倒圆角，由于软件的内核所致，此时是可以正常倒圆角的。但是如果导入到造型软件Rhino里，就会出现破面。原因就是结构线交叉了。

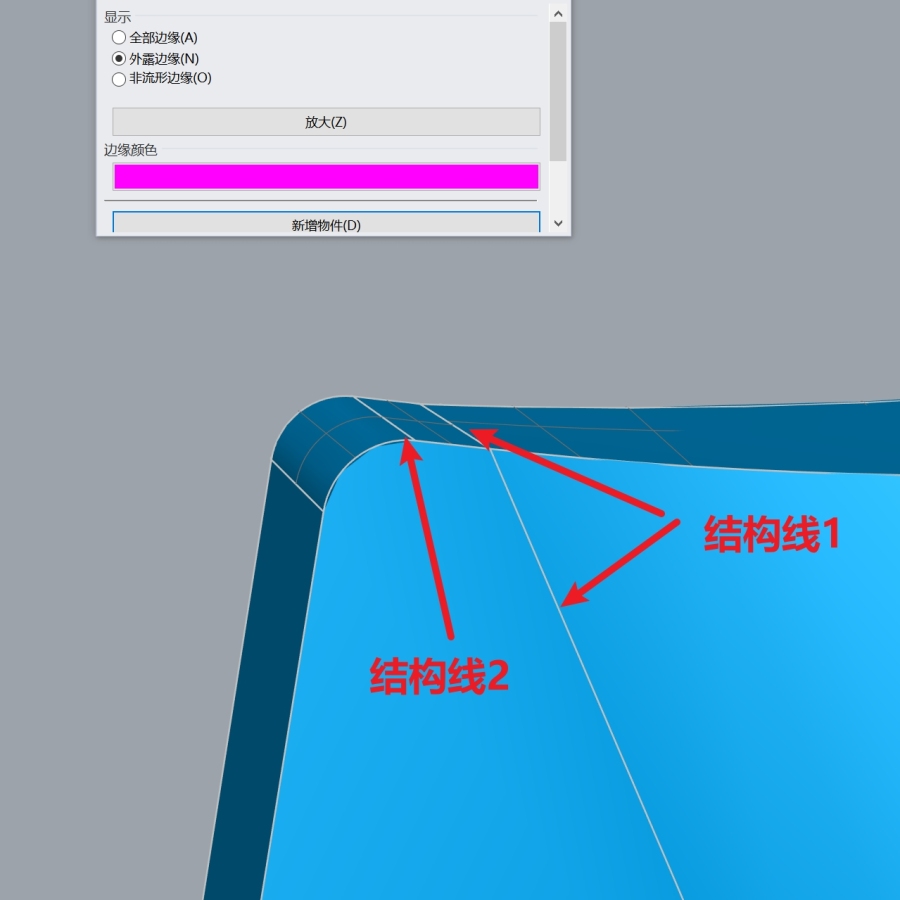

结构线2是越过了结构线1，在工程软件里是可以倒圆角的，但是在Rhino里是会失败的，这也是犀牛为人诟病的地方之一，复杂造型的倒圆角，或者倒大圆角很容易出现破面的现象。但是没办法，这是软件内核和机制不一样导致出现的现象，Rhino一时半会还是没有好的倒圆角方法。

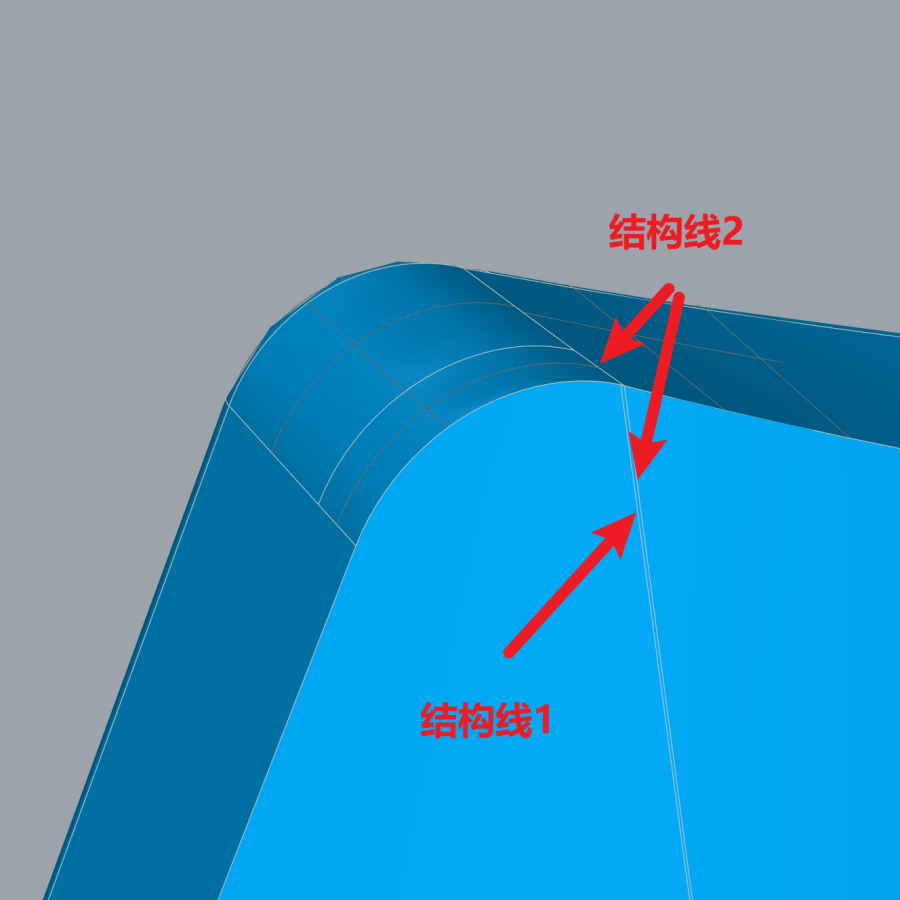

如果导入到Rhino里，是会出现开放曲面的，因为结构线2是在右边，结构线是在左边，两者是不重合或者是互相交叉的，因此犀牛会解析成曲面边界的时候就会产生交叉曲面，从而产生开放曲面。

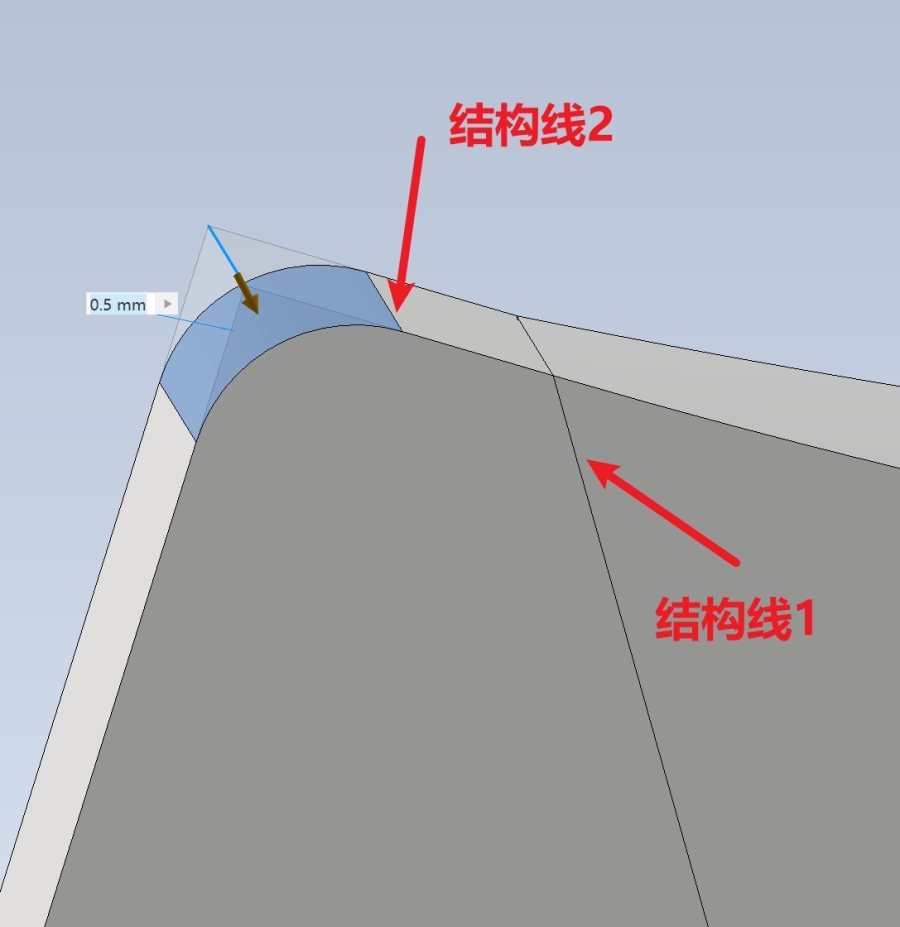

如果圆角缩小、优化，此时结构线1是在结构线2的右边，结构线是互不交叉，所以进行文件互导的时候，是不容易出现破面的情况的。
最终，还是要需要前期造型设计的时候，通过优化曲面的结构线关系和曲面质量来进行避免这个后期问题。
