ISSUE.002 Creo建模美学 - Iphone 5C G3曲面建模
39赞|8评论|7031人气|31收藏|2023-03-30 09:57:12
“ 建模是一门哲学，今天分享的或许是一些年轻设计师们还不曾注意过的一部手机建模干货，往往越简单的外观建模越难。”

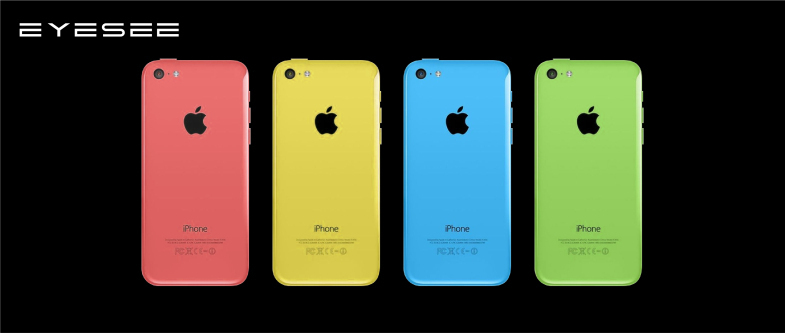

案例：Iphone 5C
从设计角度，这是我最喜欢的苹果手机。纯粹、简洁、有效，是我追求的，不管是在运动、生活中，还是设计、建模中。

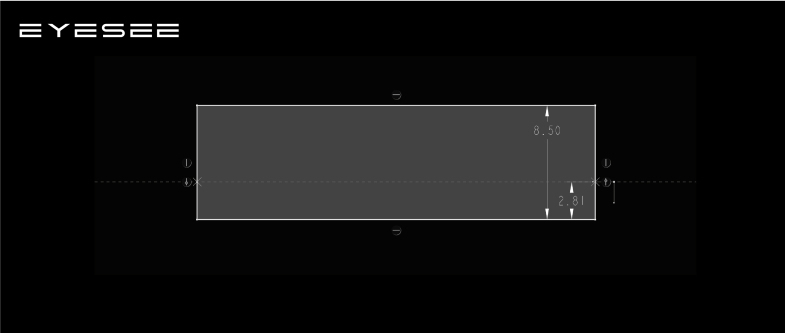

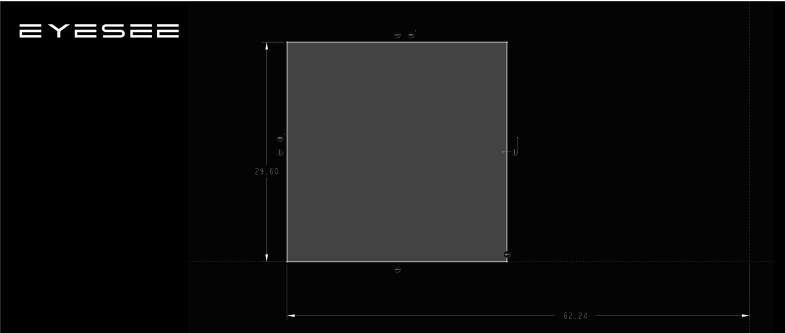

2、草绘矩形定义其厚度

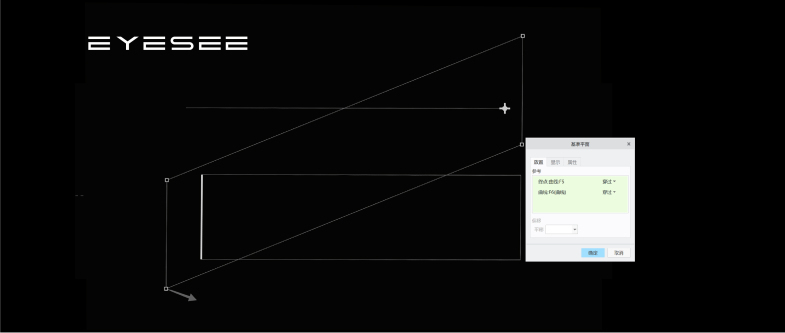

3、创建拐角45度对称面

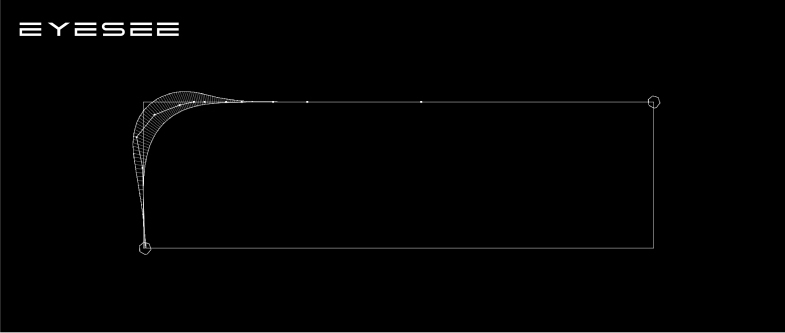

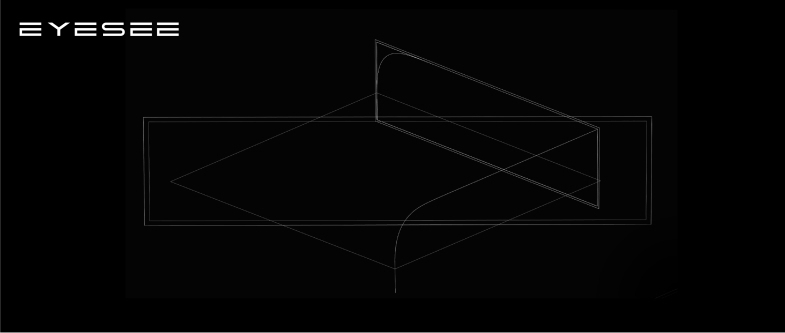

4、进入造型模块，创建平面曲线，使用控制点模式调整曲线，注意整个侧面曲线就是完整的一条曲线，这就是iPhone 5c背后曲面浑然天成的关键。曲线是曲面的骨架和灵魂，复杂曲线的创建需要方法，也需要多加练习。
5、直接再造型工具中镜像曲线

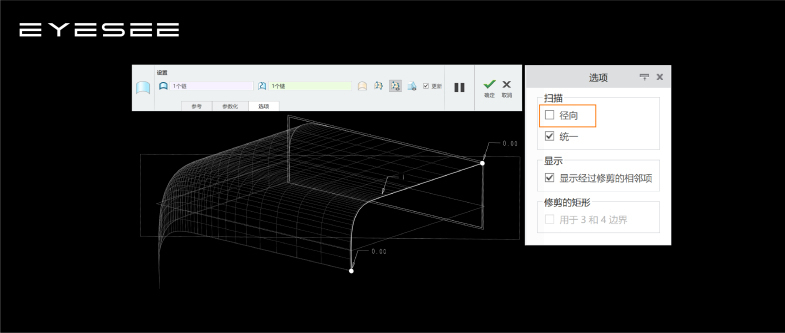

6、还是在造型工具中单轨单截面创建曲面，注意选项中将径向的对好

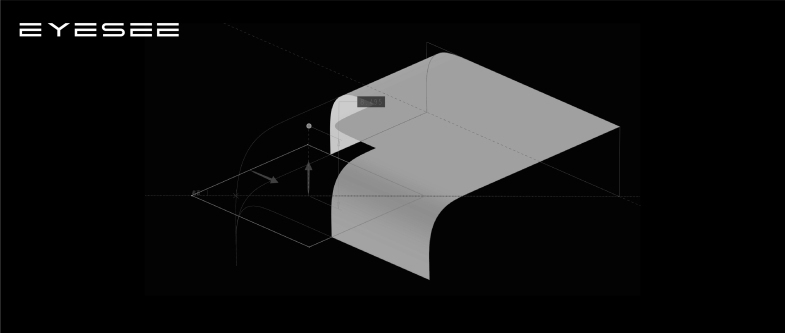

7、拉伸切割

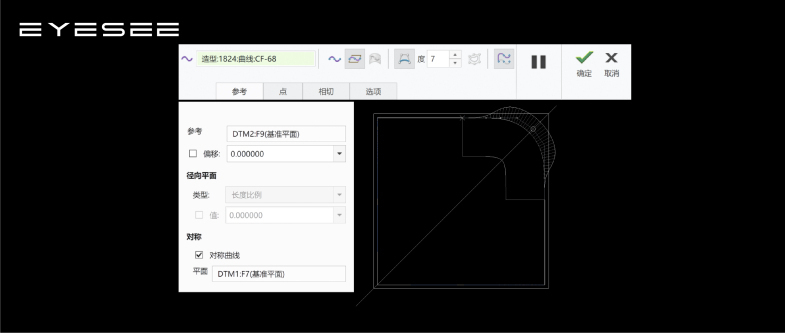

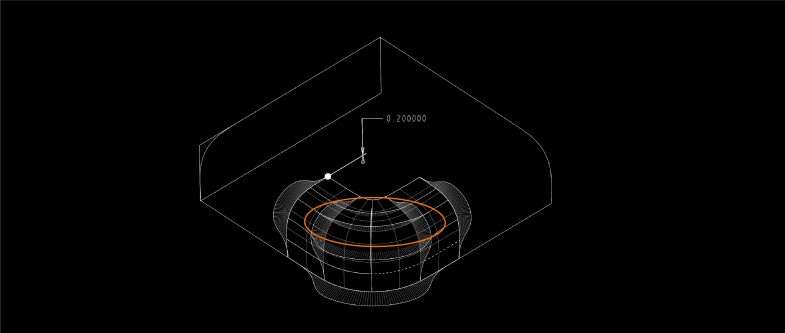

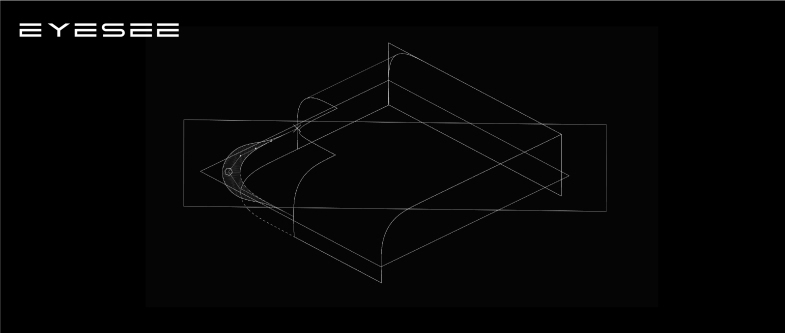

8、再次进入造型工具，创建美学圆角，注意使用对称曲线
9、同样的方法创建最大轮廓线

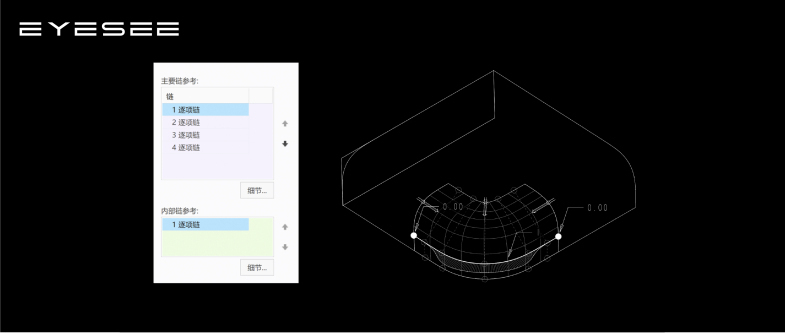

10、四边加一内部边创建曲面，注意有3个边的连接是曲率连接

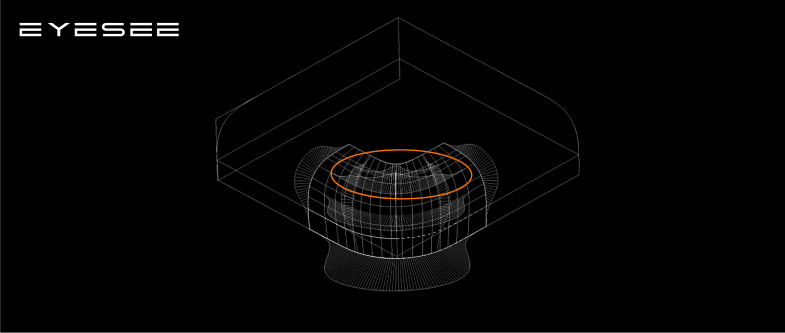

对曲面进行曲率分析，发现红圈内的曲率不漂亮

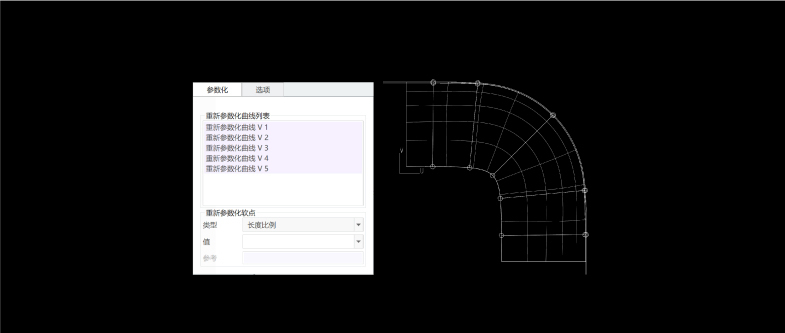

那我们重新参数化，如图增加参数化曲线，其实就是改变UV线的分布；
再看一下曲率，好多了；

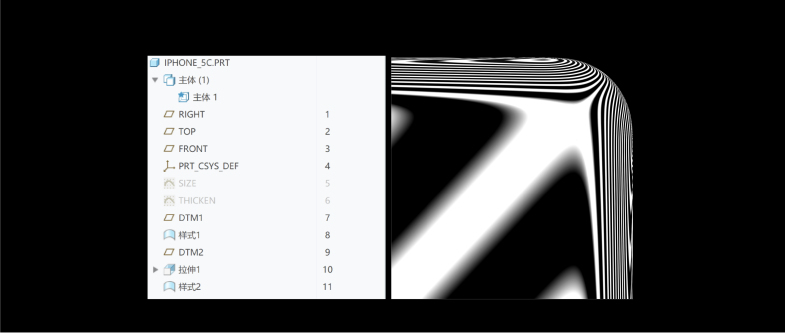

特征树+斑马纹；

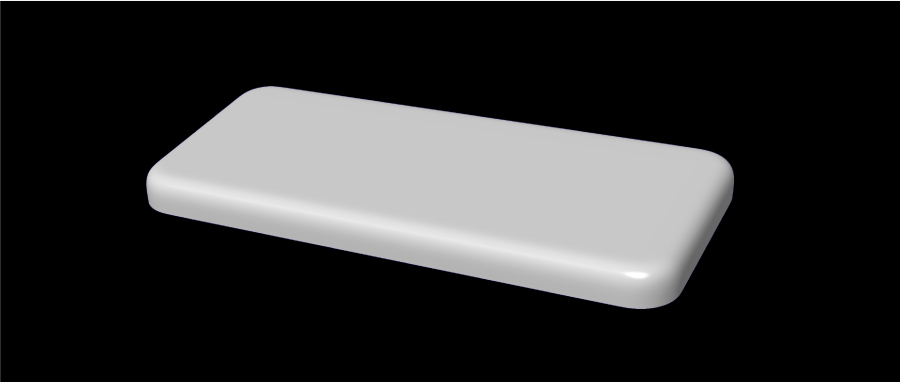

主体曲面已经完成了，最后看看完成的G3曲面，欢迎关注探讨CREO建模哲学。
欢迎关注CREO大神建模哲学教程
