Hello，大家好，我是Seven！本期推文给大家分享的是【Alias对图法建模技巧】，希望能对大家有所帮助，并起到抛砖引玉的作用，希望能够大家喜欢！
本期推文内容来自网友“青云的”投稿，文章内容仅代表原作者的观点，感谢这位网友的大力支持，也欢迎其它有想法的小伙伴私信我们进行投稿哦，先提前谢谢各位啦~
本期分享的【Alias对图法建模技巧】主要分为三个大的步骤：
Step.1：Alias软件中对数据基本尺寸的确定；
Step.2：VRED软件进行透视匹配；
Step.3：返回Alias创建新相机匹配透视反求结果；
以下是各步骤详细解析：
Step.1：Alias软件中对数据基本尺寸的确定；

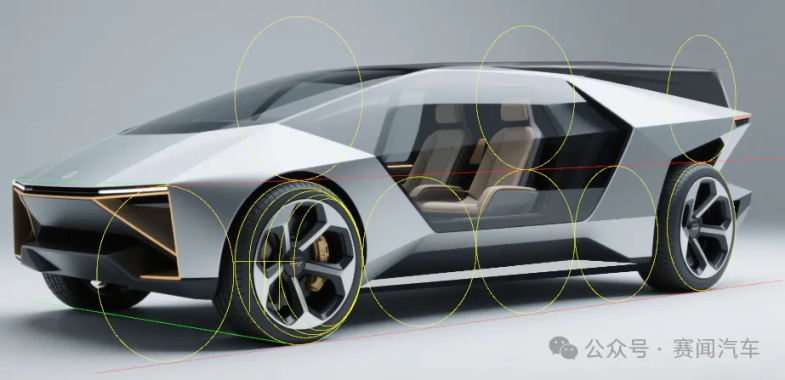

1.Alias中左视图导入效果图，根据轮胎的尺寸把效果图中关键的透视线，轮胎，轴距标示出来。
标示尺寸比例时可先画出前后轮，前后轮右对齐后把中间插入3个等分的圆，再沿透视线方向把插入的圆铺开，可框定轮胎和轴距的尺寸关系。（注意：此处3等分仅为常用比例，部分车型车身比例会存在一定出入，大家请合理调整）

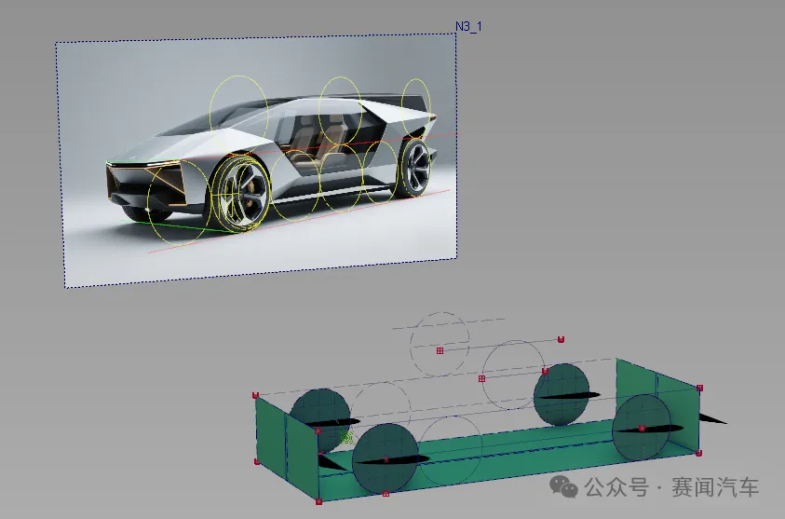

2.转入透视视窗，根据上图轮胎和轴距的比例关系定义轮胎和轴距的尺寸。进一步确定轮胎或整车的宽度。并把关键尺寸（长宽，轮胎等）生成面，方便导入Vred。
Step.2：Vred透视匹配
1、导入效果图
1.1 打开 Vred场景版编辑器，添加底板，选择并导入之前的效果图。
1.2 点击菜单栏的场景版，（使其显示黄色），在渲染窗口显示效果图。
2、创建摄像机并进行透视匹配
数模可以制定一个半透明材质，方便匹配
摄像机右键创建视点可以把透视匹配位置保存，便于不小心移动后快速找回状态。
2.1 打开摄像机编辑器，新增摄像机（点击加号），双击设为绿色（当前渲染摄像机）。
2.2 在摄像机高级选项卡中启用 “透视匹配”，渲染窗口出现红（x 向）、蓝（z 向）、绿（y 向）各两组六条线段。
2.3 按住 Shift+ 左键拖动线段端点，对齐效果图中明显透视特征点（如轮心、灯角等），线段越长越准确。确认无误后再次点击“透视匹配”，完成
2.4 视图中拖拽数据使其和效果图匹配（鼠标左键左右上下旋转，中键上下左右平移，右键缩放）

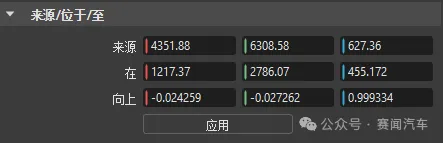

2.5 记录摄像机编辑器中 “来源（Eay）”“位于（View）”“向上（Up）” 三组坐标数据（共 9 个值）及 FOV 角度。
PS：若有小伙伴对于VRED透视匹配的操作流程不熟悉，可以点击下方标题跳转查阅我们的往期文章内容：《【干货】Alias & VRED 参考背景图透视匹配工作流》
Step.3：返回Alias创建新相机匹配透视反求结果；

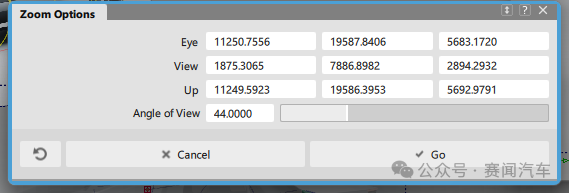

1.双击Palette--View--Zoom打开选项
2. 对应填写 Vred透视匹配所求出来的摄像机数据：
Eye：摄像机镜头坐标（对应 Vred 的 “来源”）。
View：视点目标坐标（对应Vred 的 “在”）。
Up：Alias中 Up 的 X/Y 用 Vred 的中“来源” 的X/Y，
Z 值在向上的 Z 基础上加 100-200，避免视角旋转
3. 输入 Vred 的 FOV 值，点击 “Go” 确认视角。
4. 此时物体可能比较大，看不到全貌，点击右上角Variant，保存一下当前视角。
5 .再次选中Palette》View》Zoom工具，通过鼠标中键缩放视图，调节到合适的大小，再次点击右上角的Variant，保存一下新的视角。并锁定视图（右上角锁图标）。

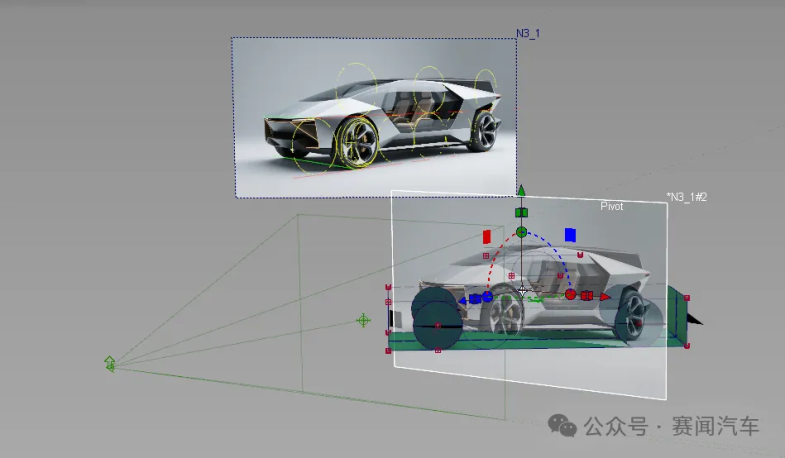

6. 在当前视图下，再次导入之前的效果图，视图中再次出现效果图，但肯定大小位置和3d数据并没有对齐，甚至效果图方向错误，可能完全看不到效果图。（接下来解决）
7. 选择菜单 Layouts》Two pane Side by Side，生成一个新的视窗，此视窗以后即作为我们工作的主视窗，操作同以往正常操作，之前的视窗已锁定不能旋转视角等，主要用于查看透视关系。可以悬浮后调节视窗大小和位置

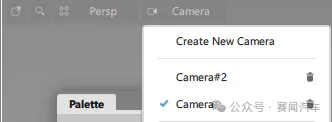

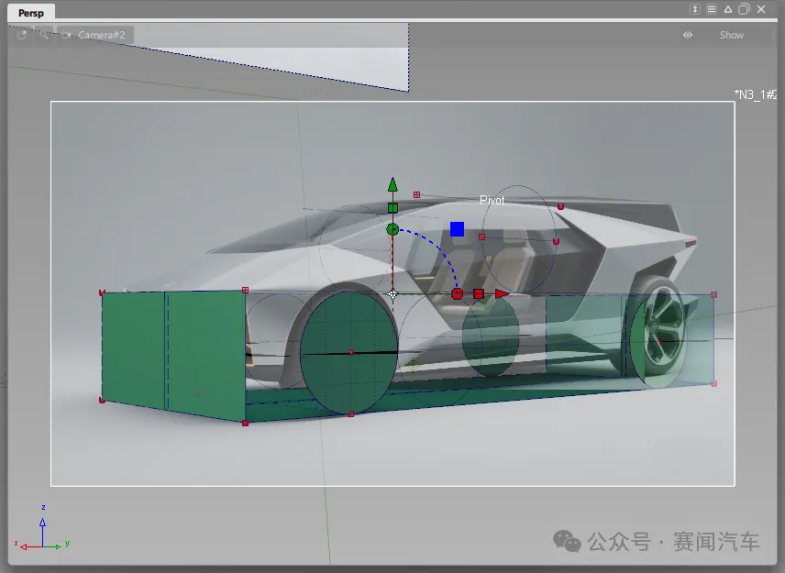

8.在新的视窗中左上角创建新摄像机（Camera 2）。在新的视窗中选择导入的效果图，缩放位移等步骤和3d数据对齐匹配。
好啦，以上就是i本期文章的全部内容啦，感谢各位的观看，谢谢！
