渐消面在造型设计中极为常见，也是初学者学习曲面建模时的常见难点。在Creo建模中，常规做法是使用投影曲线绘制、构建曲面并设置相切约束。
然而前段时间，同事吐槽（creo）说，设置的命令由于参考问题总会莫名其妙死掉，有没有什么邪修版本，不画线，不做曲面，简单快速的完成，于是我想着简单的做个例子分享一下思路（只分享思路，不介绍命令步骤）
一般说起邪修，无非就是扭曲和柔性建模，扭曲的命令用的好可以应用到很多场景。这里涉及到多主体，建议大于creo8.0版本

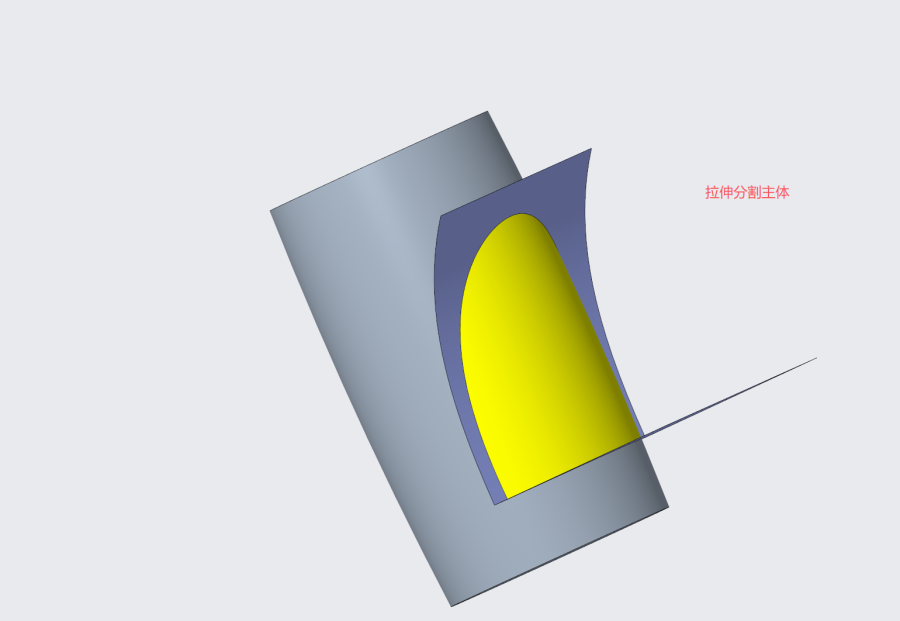

1.拉伸轮廓面，将其分成两个主体块

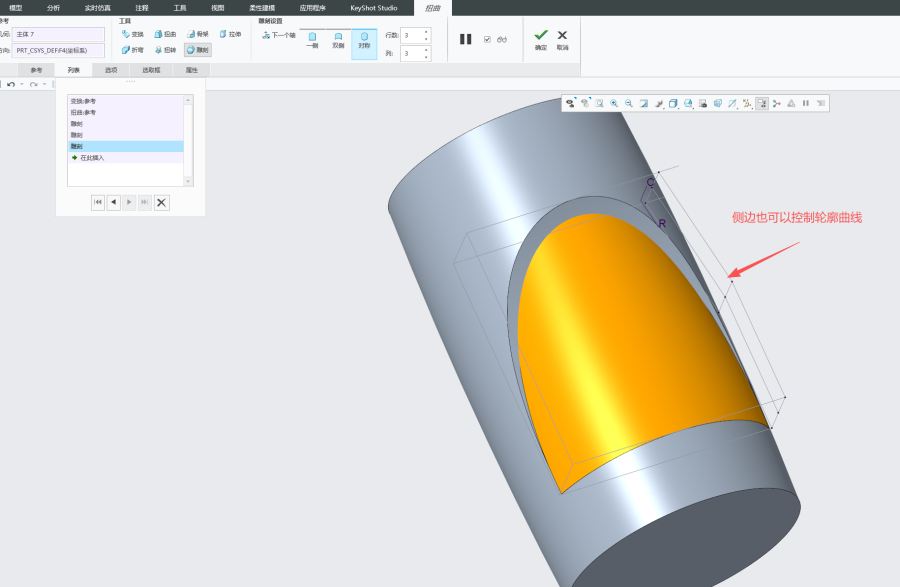

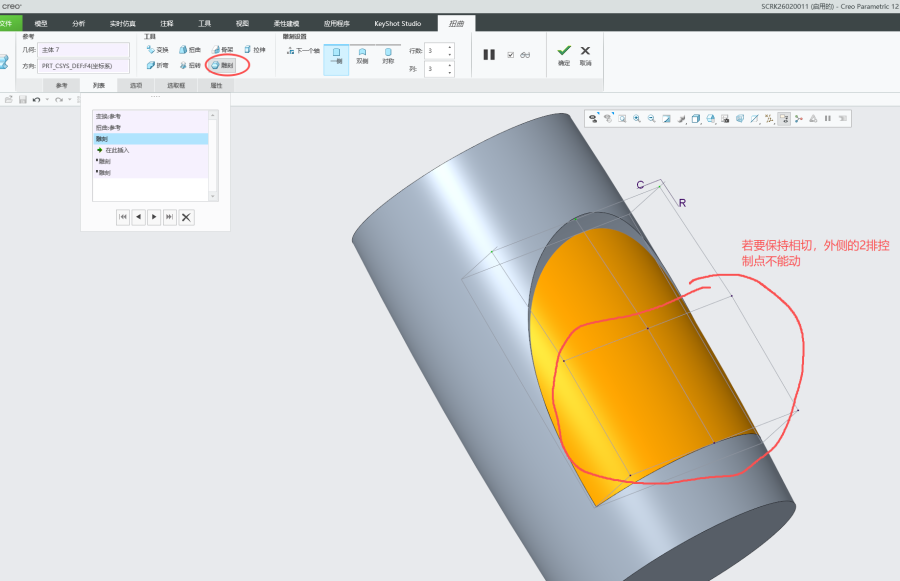

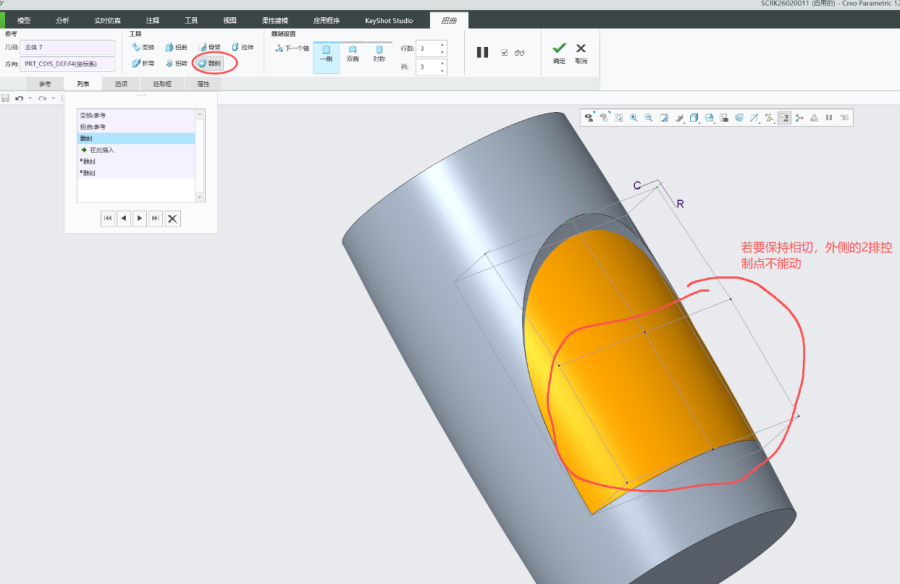

2.扭曲命令，可以采用雕刻，设置好面，移动控制点即可

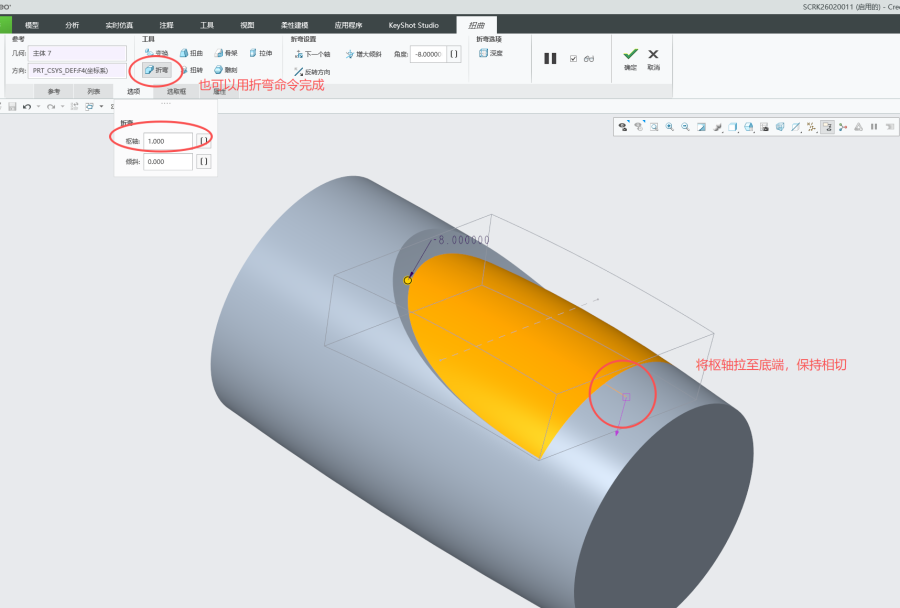

3.也可以采用扭曲命令中的折弯命令
4.最后两主体合并就算完成了，当然，方法很多，画面也不算麻烦
