端午将至，又到了家家户户挂艾叶的时节了，艾草是一种扶阳温补的中药，艾灸就是燃烧天然陈年艾绒进行理疗。TOALL的设计师也喜欢艾灸，谁能拒绝在辛苦工作一天之后舒适地艾灸呢？众所周知，艾灸中效果最好的就是明火艾灸，但是点燃艾柱需要一些技巧，如果自己操作，要调整温度高低，燃烧时油烟大、味道重、容易脏手、温度难以控制等等问题，都让想在家中自行艾灸的人士望而却步。

艾修堂坚持明火艾灸的传统中医理疗理念，携手TOALL凸凹设计，行业首创“智能玉砭灸”，它不仅传承了中医艾灸的精髓和功效，还通过智能科技的赋能，为用户实现一键点燃、清灰、温度调节、自动滤烟的高效时尚的养生体验，现在就来介绍这款持握舒适、小巧便捷的智能玉砭灸的设计开发过程。

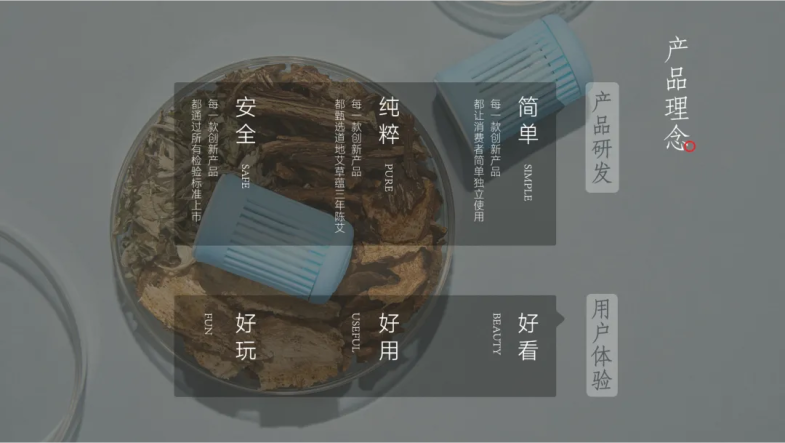

艾修堂从“创新艾灸，温养生命”的企业使命出发，希望TOALL凸凹设计能够从“智能化产品系统创新”的角度帮助艾修堂设计出更多“好看、好用、好玩”的艾灸产品。

创新机会点分析

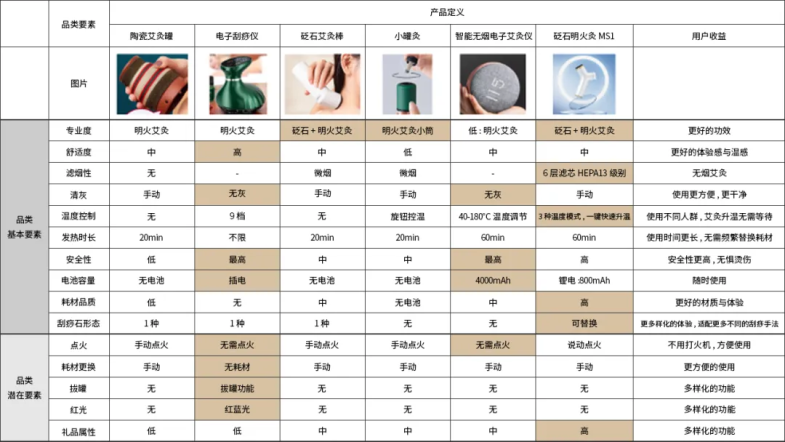

在项目进行的过程中，团队调研了市面上的艾灸产品，大家发现，目前市场上的相关产品，大多结合了磁石和砭石的特性，虽然效果显著，但存在操作复杂、烟雾缭绕、温度难以控制等问题，在便携性和智能化方面仍有很大提升空间。而大多数明火电子艾灸仪以其便捷性和安全性受到欢迎，但也存在功能单一、智能化程度不高的问题。

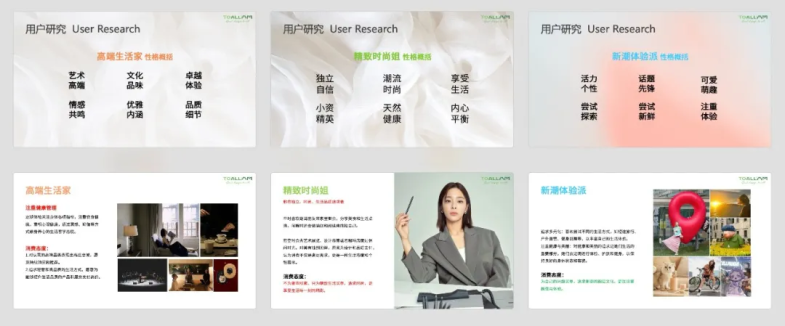

目标用户研究

根据用户调研结果，智能艾灸仪的主要目标用户是追求精致养生的高端中青年女性，她们注重产品的品质、设计和使用感受，希望使用的产品不仅仅是一个功能性的产品，更承载着放松心情和休闲体验的期待和想象。

她们不仅仅自己使用艾灸仪，还会为家人进行艾灸。在艾灸的过程中，舒缓的动作和温热的砭灸，都传达了感情的温度。

如何满足目标人群的需求，为精致女性打造一款时尚与品质并重的高效养生助手呢？

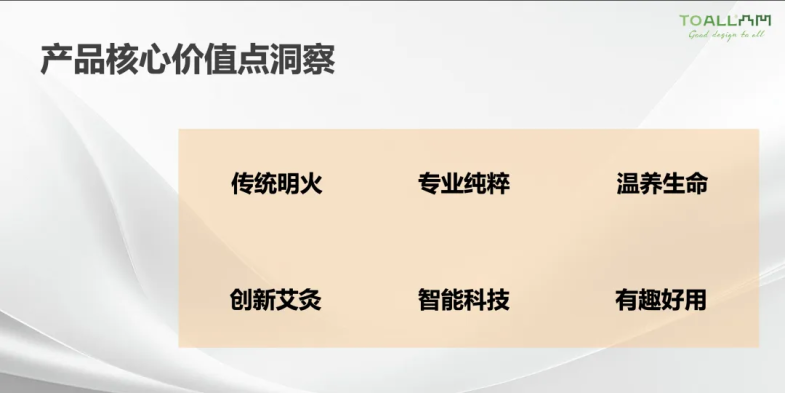

产品差异化策略及设计创新

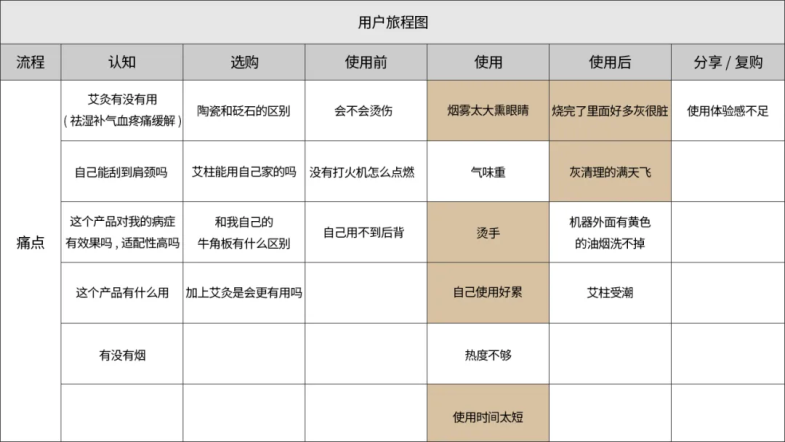

从用户使用过程进行详细的切片分析，找到产品使用体验中的主要痛点和用户真实需求。

创新功能的结构原型开发

凸凹设计的研发团队发现用户对目前市场上的产品还有着种种不满：滤芯使用次数太少，替换麻烦，用户希望减少更换频率；设备外壳温度随着使用时长会变得很高，用户在使用过程中担心稍有不慎就会烫伤；传统明火艾灸需要点火，操作不便。

而明火艾灸则是艾灸产品的精华所在，如何能在保留明火艾灸这一形式的前提下，做到点火方便，使用不烫手，又能很好地控制温热的使用时长、减少滤芯更换频率呢？

这个巨大的技术难题，就藏在小小的机身中，从未被解决。

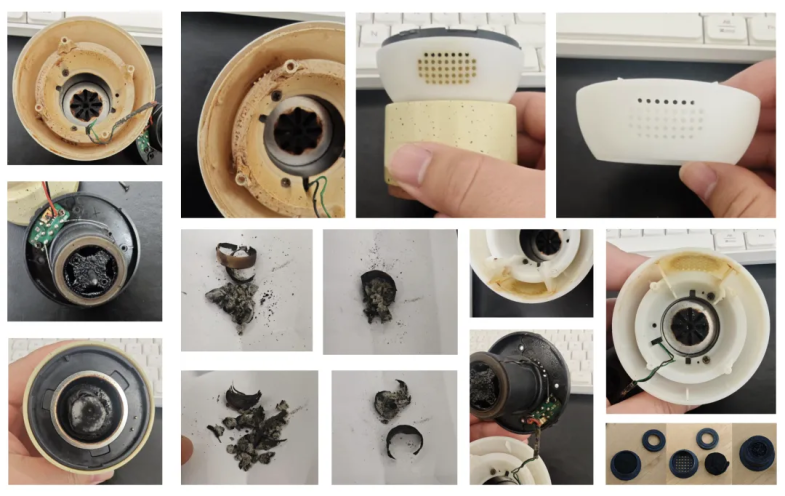

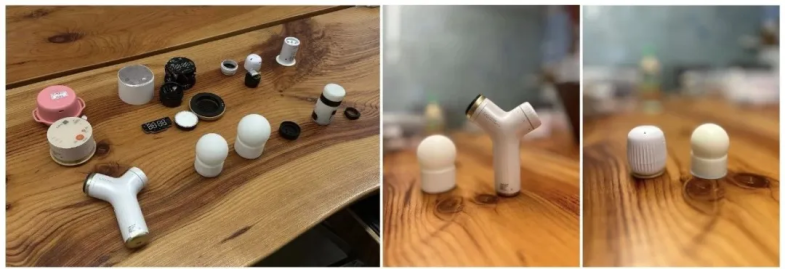

凸凹的结构设计团队在研发过程中，拆解了市面上现有相关产品，无一例外，在使用过程中都会散发出巨大的废烟。经历了数十天每个人都被艾烟熏得眼泪汪汪后，他们决定为这款产品进行结构创新，真正造福家庭艾灸用户：

方便清洁：易拆卸结构，能够实现一键清灰，摆脱清灰烦恼。

简化点火操作：采用智能点火技术，一键启动，方便快捷；

降低外壳温度：优化散热设计，确保外壳温度控制在安全范围内；

解决滤芯问题：采用长寿命滤芯设计，减少更换频率，提升用户体验；

首先，是开盖清灰还是有其他清灰方案？经历了数轮讨论和测试，最终以结构的创新实现了一键即可清灰，让艾灸不再脏手；

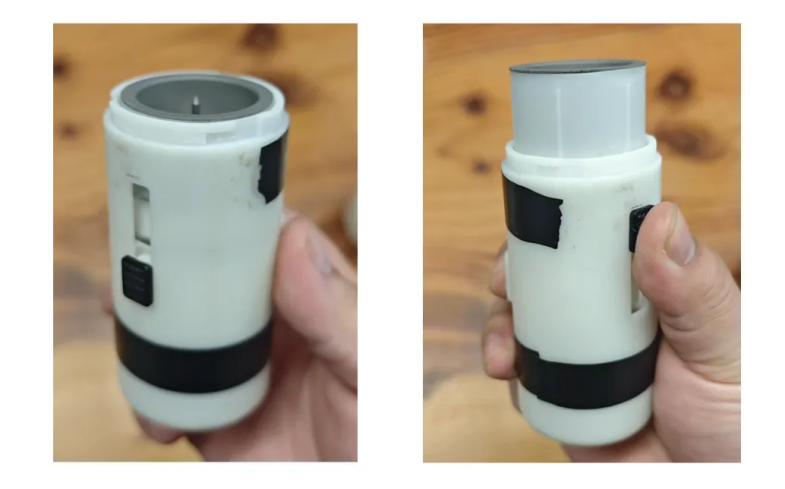

3D打印一键清灰手板验证方案

其次，要让用户无需使用打火机或喷枪进行点火。经过多轮点火实验，团队发现，电磁点火艾柱点燃成功率不高，最终采用了陶瓷针发热方案来代替普遍使用的电磁点火技术；

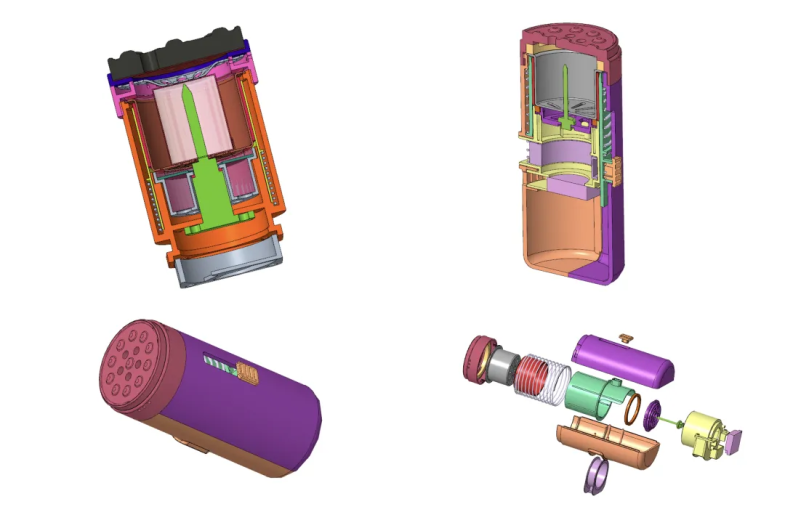

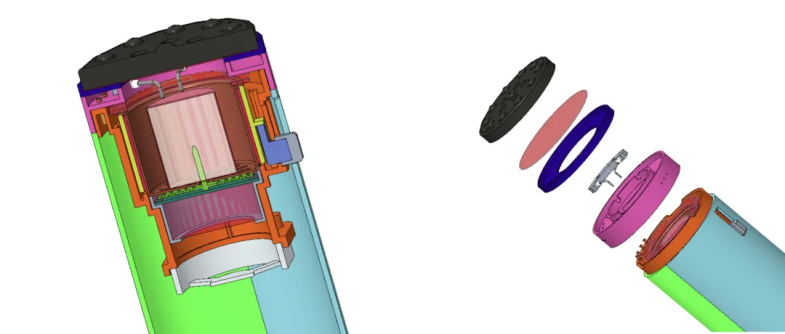

在一键清灰方案基础上，使用陶瓷加热针实现点燃艾柱，在盖子上装有温度传感器并实时监测温度；

滤芯材质选择会影响滤烟效果和艾柱是否可以燃尽，同时烟雾产生的烟油会污染内部电路，研发团队决定，同时改变滤芯材质和改变风道来测试效果，以达到艾灸过程中效果的保留和舒适的体验，还能同时减少滤芯的更换次数。

工业设计创新

都市精致女性作为智能艾灸仪器的目标人群，意味着用户对外观有着更高的要求，它不再仅仅是功能性的养生工具，也是能在手中把玩的精美艺术品，更是愿意分享给家人和朋友的生活方式。

外观方向初步选定

在设计外观的方向选定上，TOALL凸凹设计团队一开始就选定了美妆用品级别的高标准外观，来作为这款产品的主要方向和基准。

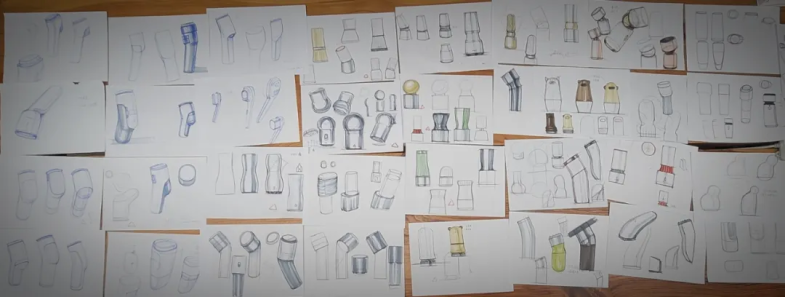

概念方案讨论

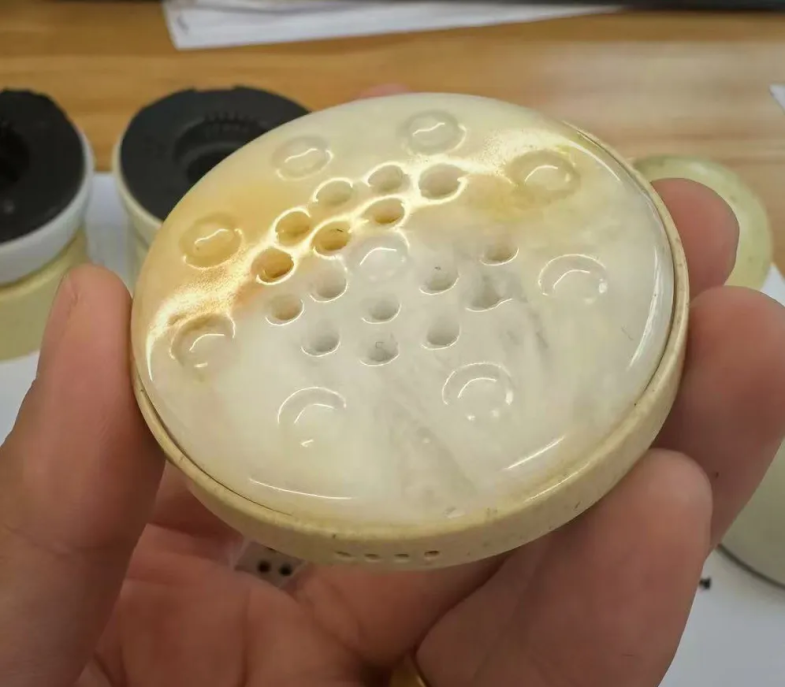

选择玉石作为玉砭灸的主要材质，玉石不仅具有温润的质感，还富含多种对人体有益的矿物质。以大面积的玉作为灸面，使用体验上更加舒爽，圆润的外观和与产品特点相呼应的CMF一同提升了产品的品质感。

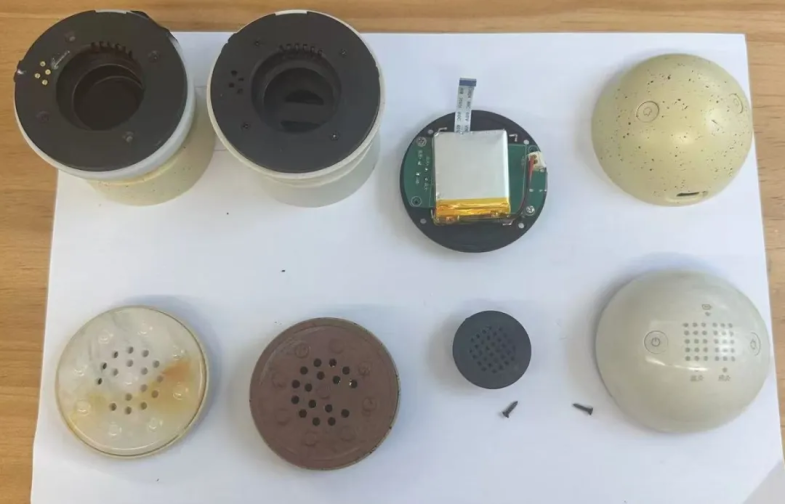

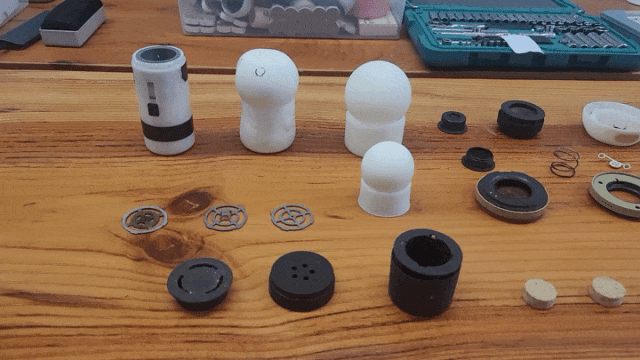

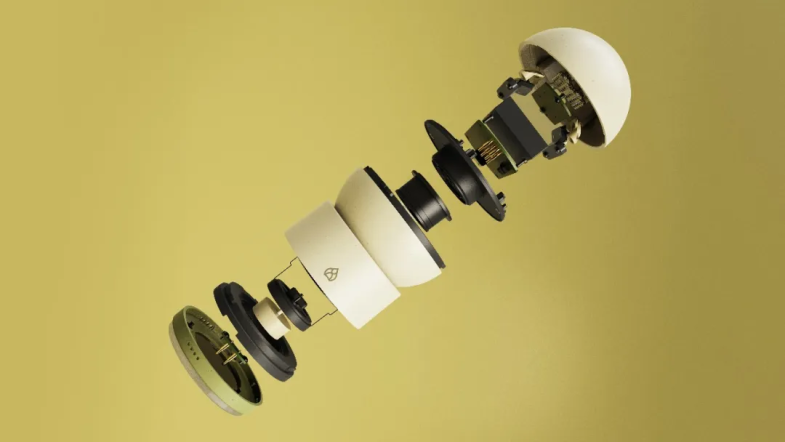

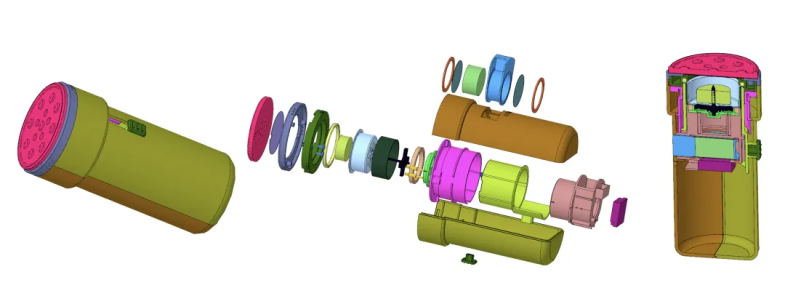

手板主结构拆解

第N轮手板测试

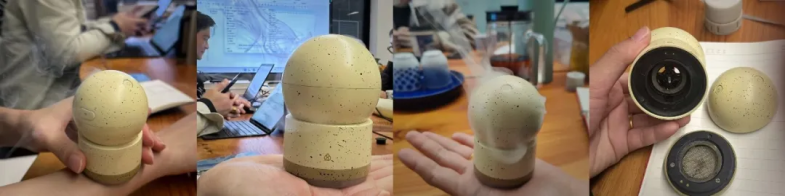

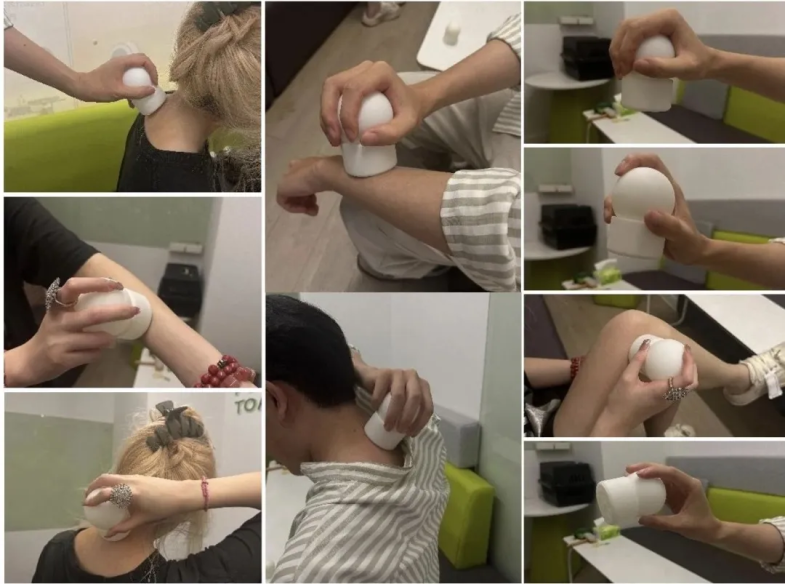

用户实测持握手感、砭灸使用、一键清灰等功能

除了功能性的创新和结构的研发之外，为了带来更简单易懂的使用体验，凸凹团队在产品体验感上做了多次的细节优化和验证。简单易懂的“一键自动点火”，直观展示的“实时温度显示”，能快速进行灸感调节的“温灸热灸一键调档切换”，避免了由于产品高度集成化带来的用户体验复杂化，让小白用户可以快速上手。

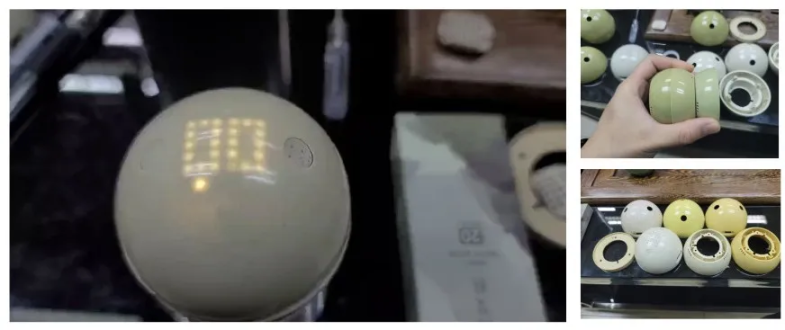

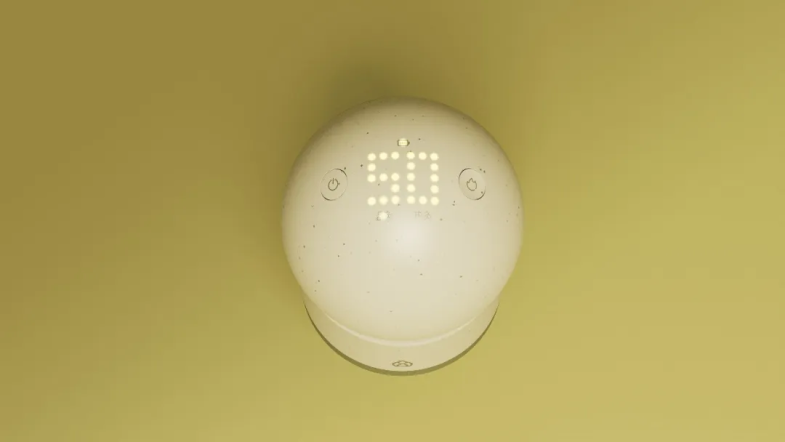

设计师们还在仪器的上方设计了一个能够了解接触面温度的灯光数显，内部温度的感应、灯光的亮度、材质的透光和呈现的美感，多重要素的打样微调，最终才呈现了出了完美的效果。

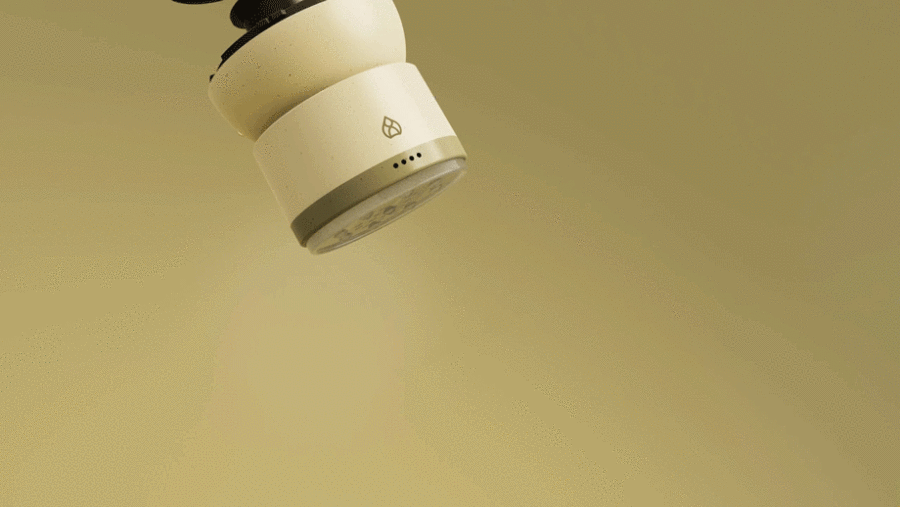

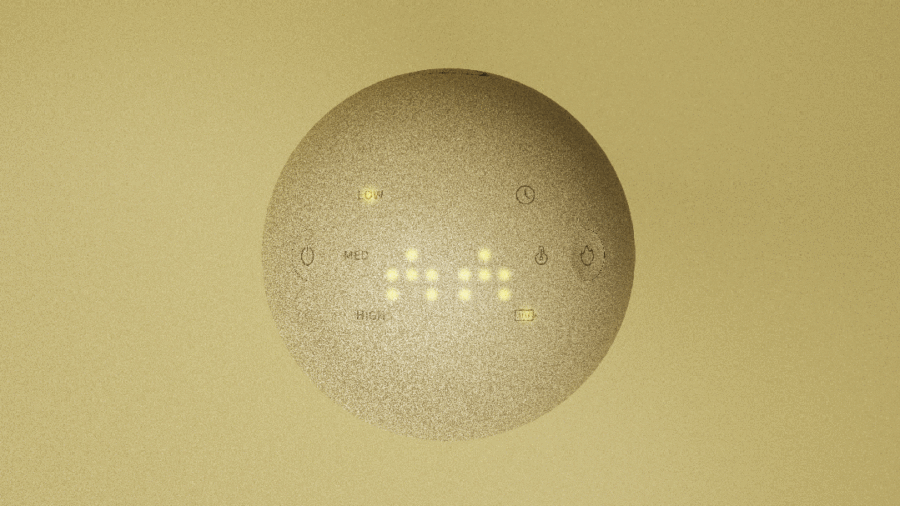

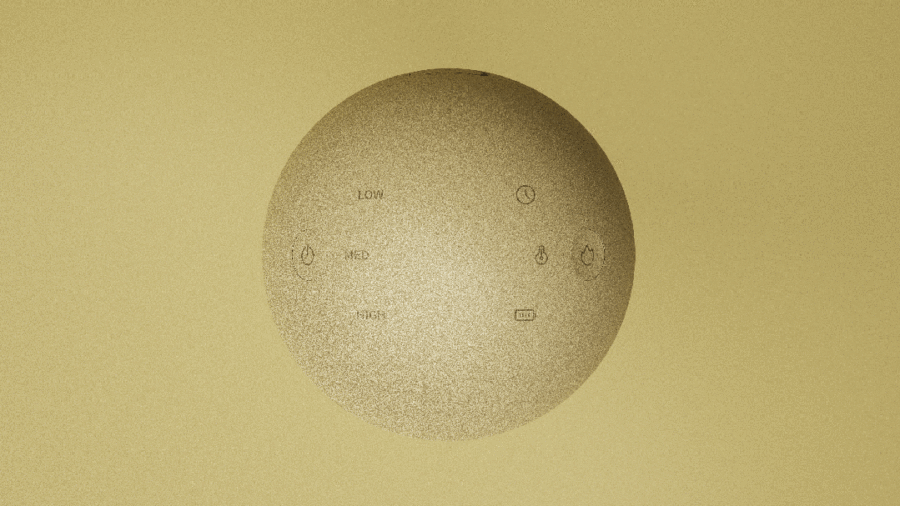

灯光及点火效果演示

生产落地

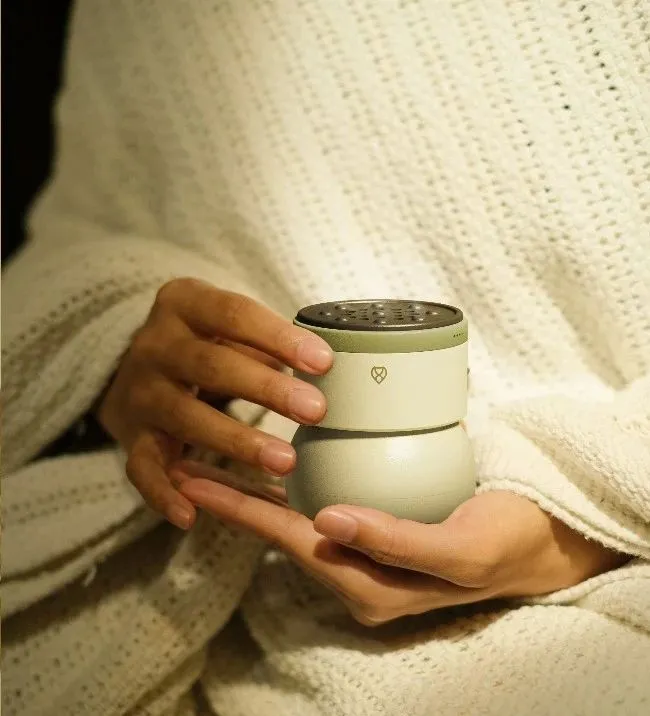

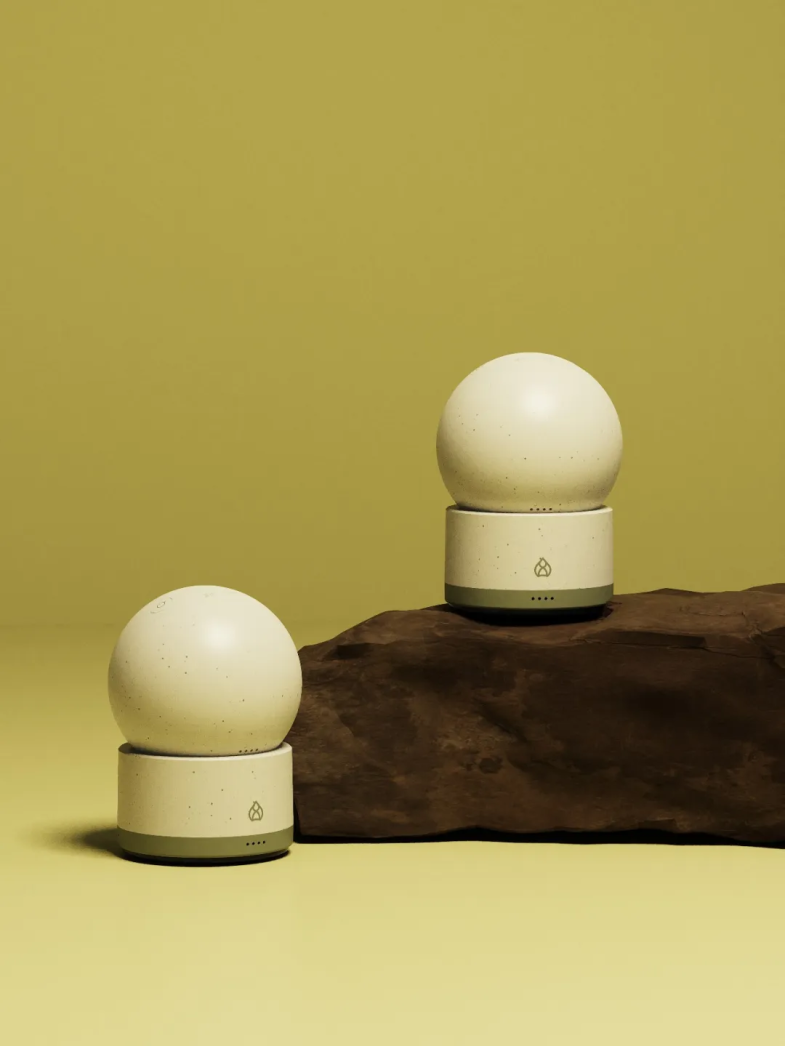

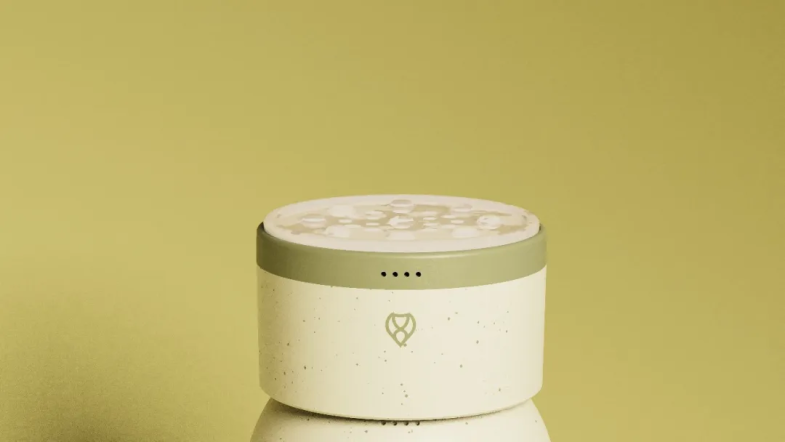

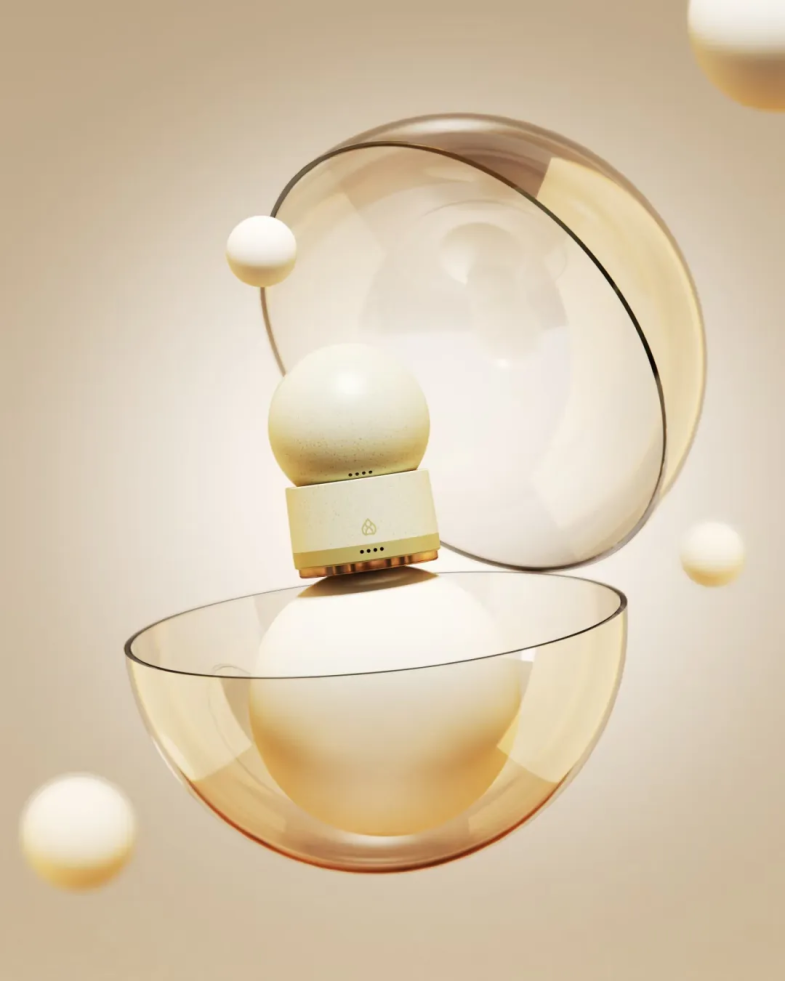

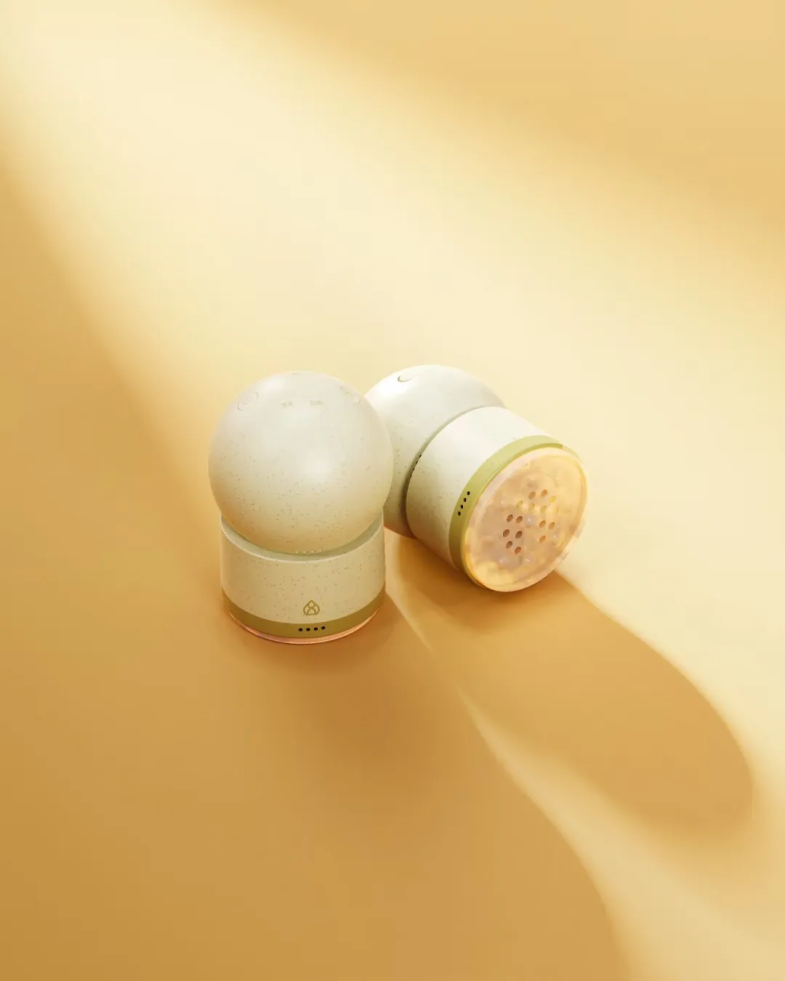

体型小巧，手持方便，设计师在过程中优化产品尺寸，使其便于手持和携带，满足用户的便携需求。

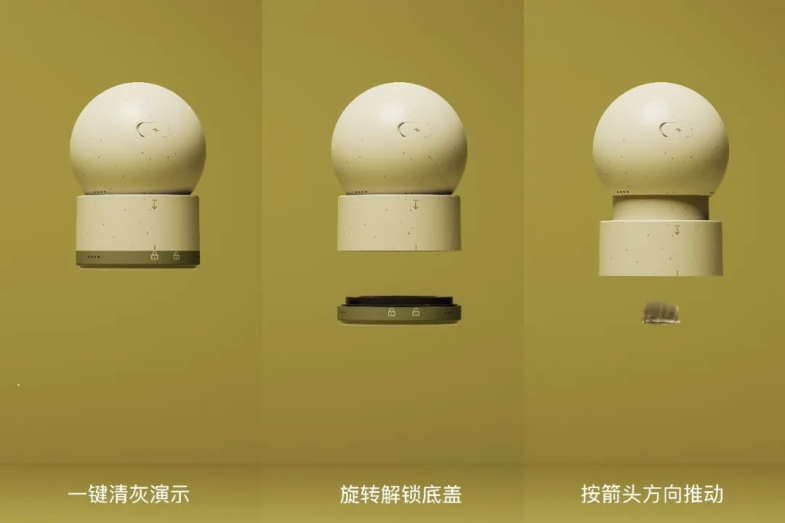

一键开关即可点火，轻松旋转即可一键清灰，洁癖患者使用再无后顾之忧。

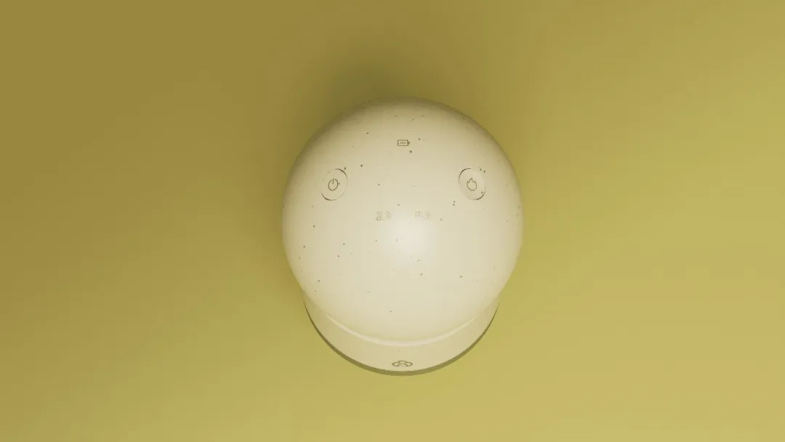

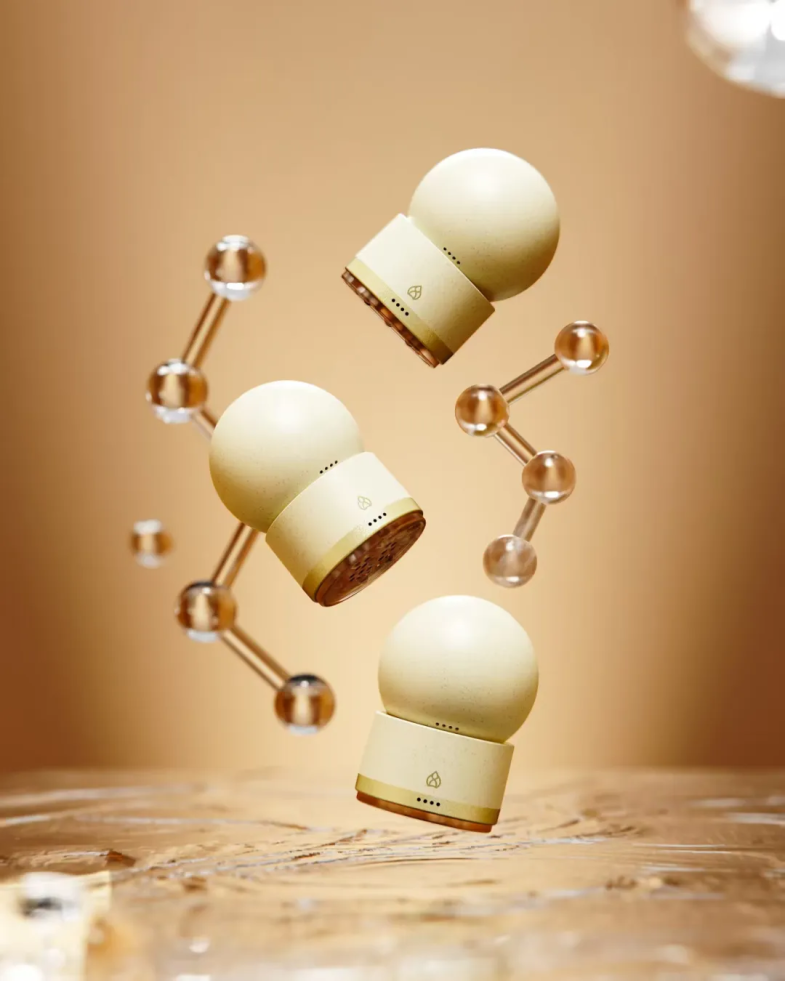

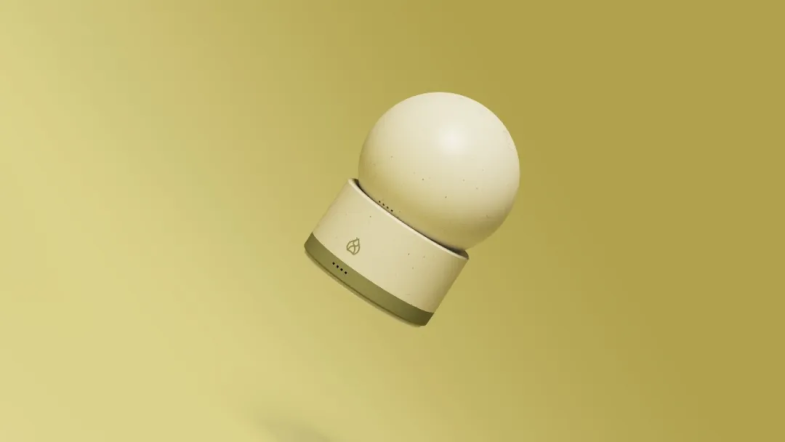

以简约现代的设计语言打造仪器的整体造型，以精致的工艺勾勒圆润的边角，温和的点状灯光，提示用户选择的是温灸还是热灸，提升产品的整体质感。

艾修堂智能玉砭灸的设计，是TOALL凸凹设计将传统中医养生理念与现代科技完美融合。它不仅在功能上满足了现代消费者对便捷、高效养生的需求，更在用户体验和外观设计上展现了极高的水准。

通过智能温控滤烟、一键清灰、玉石灸疗、便携设计等创新功能，智能玉砭灸不仅提升了产品的实用性和吸引力，还为传统养生行业注入了新的活力。未来，随着科技的不断进步和消费者需求的持续变化，TOALL凸凹设计期待为合作伙伴们能够推出更多创新的养生产品，为人们的健康生活带来更多福祉。

艾修堂智能玉砭灸现已在京东全新上市
