去年做的一个产品，最近上市了，写一篇文章记录一下整个设计流程。
之前一直在设计公司工作，很难接触到设计后端的流程，这个项目算是第一个我单独完成并跟进后续进程的一个项目。
随着手机的影像性能越来越强，水下手机拍摄也变得越来越受欢迎了起来，市面上有各种各样的潜水壳，但面对20米甚至更深的潜水以及适配多种手机的需求，都面临着不得不把壳子做的很厚很大的现状。产品经理抓住这两点，以轻巧以及适配多种手机作为切入点开始进行设计。

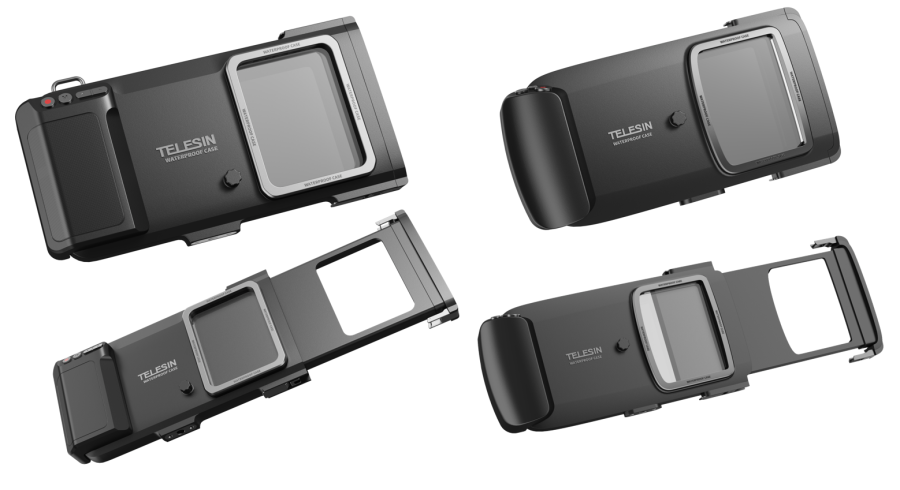

潜水壳项目我们公司很早就开始做了，但由于种种原因没有继续推进下去，这一版方案是根据之前的设计方案进行的设计，保留了通过抽屉放置手机然后再收进去的方式。这个方案的手柄我设计的是可拆卸的，但后面评审的时候，觉得潜水把手机和壳子丢到一边，拆掉手柄去拍摄的场景并不会太常见，便决定将手柄与壳体作为一体。
根据我们老大维哥的建议，为了提升整体的握持体验，我参考了游戏手柄的造型，于是有了第二版方案，将手柄与主体结合在了一起。

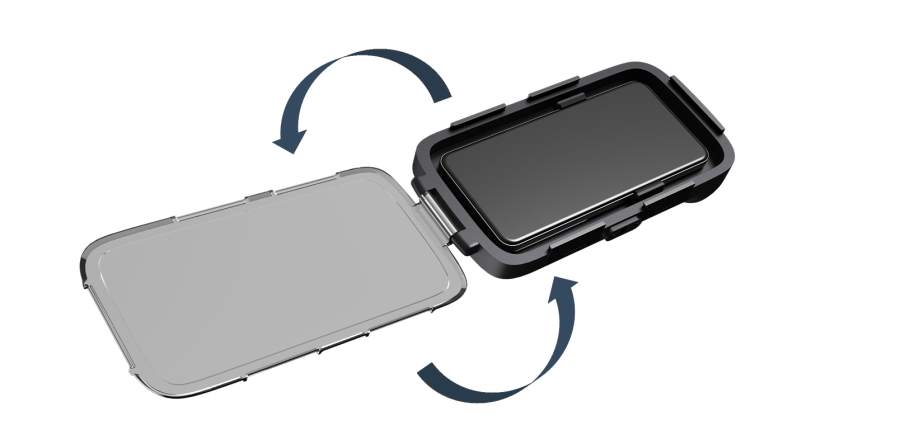

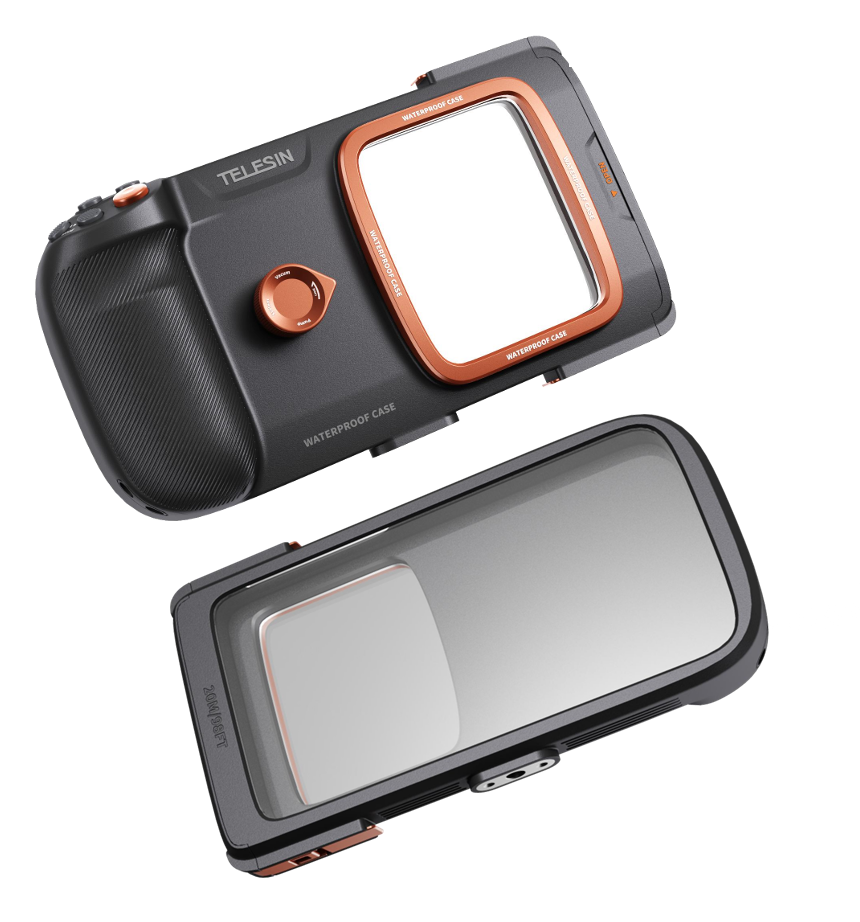

但自从第一版的设计以来，一直存在着一个很大的问题，我们一开始出发点是轻薄，但抽屉的这种结构方式相当于增加了两层壁厚，增加了不必要的厚度。所以我们最终决定采用上下翻盖的方式（设计师无语，又要重新设计）。

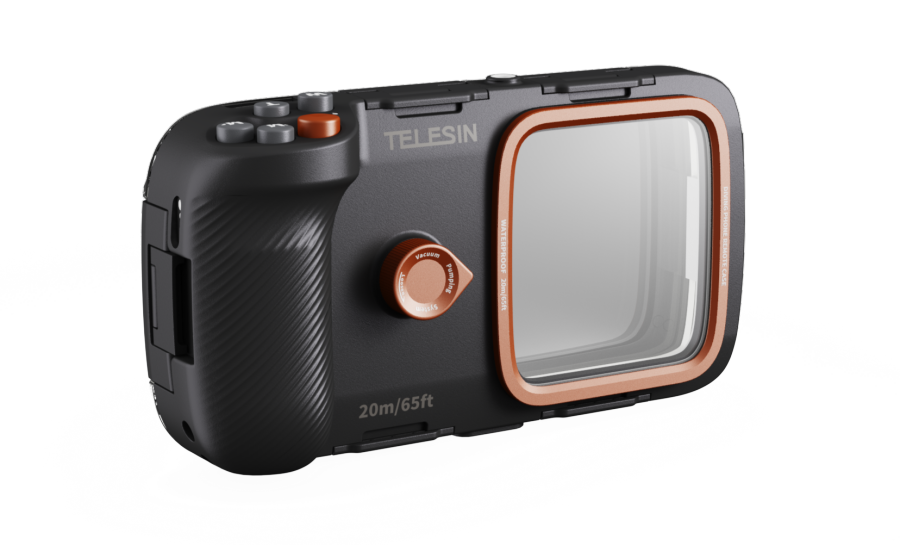

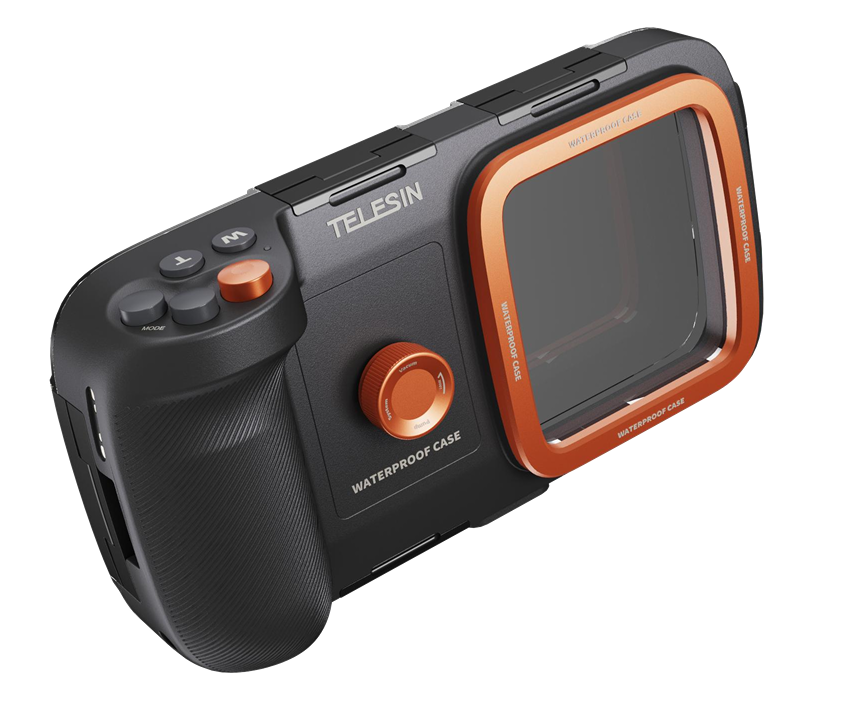

下面这张图就开始接近最终的造型了
泄压阀我一开始设计的是一个小尖角（如上上图），目的是为了使用户在拧开的时候可以通过这个小三角进行借力，后面取消是因为其他人觉得出货的时候小三角的指向不能保证（我觉得取消掉有点扯，但我可能刚来公司没多久，有点怂，没有坚持）。后面就是与结构进行对接，进行无休止的小修小改。
修改的最主要的有三点：①潜水壳的防护性（20m甚至更深的水下是否可以保证手机的安全）；②体积做到极致；③适配市面上的大部分手机；体积如果要做到极致，内部给手机的空间就要做到极致，我们找到市面上常见品牌的最大的手机进行设计。

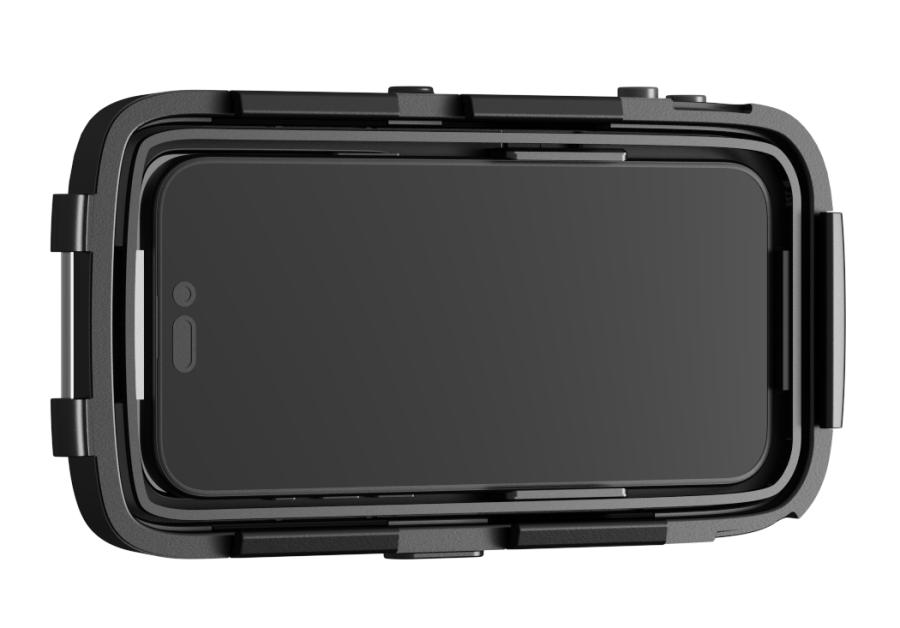

为了保证手机放置后的稳定性，我们采用手机夹的固定方式，我们给手机的空间做到很小，因为两个手机夹都有弹簧，拉一边另一边弹簧会收缩，手机夹两边有没有多余的空间让手指可以捏住从而掰开手机夹，导致手机非常难安装以及取下。
我们和结构一起开会想方案解决这个问题，大家提出了很多方案，比如采用其他潜水壳的做法，将夹子拉到顶后锁住，然后放置手机后再掰开解锁。说实话我不是很喜欢这种方式，因为掰开夹子手指也需要空间，我们已经做到非常极致了，两边根本没有空间给手指借力，另外掰开夹子，伴随着“咔”的一声，弹簧的收缩力直接打到手机，虽然有硅胶垫的保护，但依旧会让人觉得非常难受。

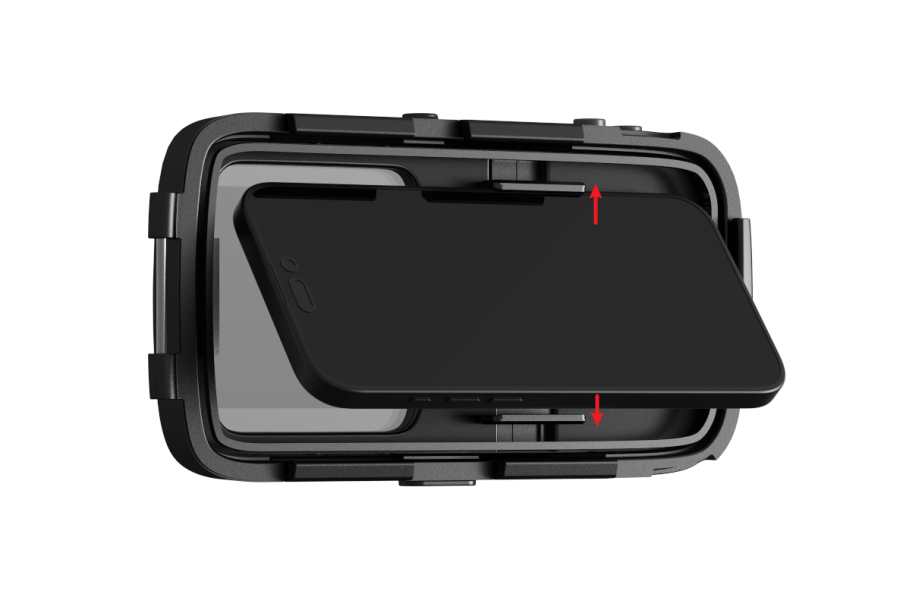

这时候我想到我在上家设计公司做的手机夹，它的夹子是联动的方式，就是掰开一边的手机夹，另一边手机夹也跟着往外动，这样的话，我放置手机，只需要用手机去顶一边的夹子就可以安装上了，取下的时候也只需要推动一边就可以取下。最后采纳了我的这个方案！（骄傲脸）
这个问题解决后，后面针对不同型号的手机调整镜头视窗的大小，以免手机拍摄的时候用广角的时候会产生暗角。

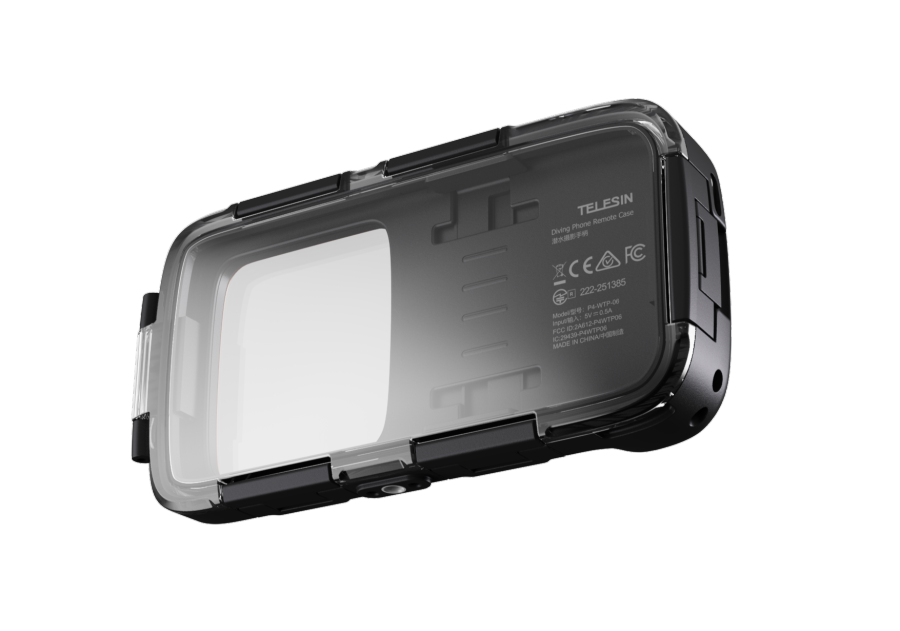

在测试潜水条件下潜水壳的稳定性时，发现后盖会因为水压导致中间凹陷。那么只有加厚？不！经过分析，发现只有中间部分受力大导致凹陷，所以只需要做成一个弧面的造型，让力可以通过弧面进行分解，据我理解，应该和拱桥的原理一样。

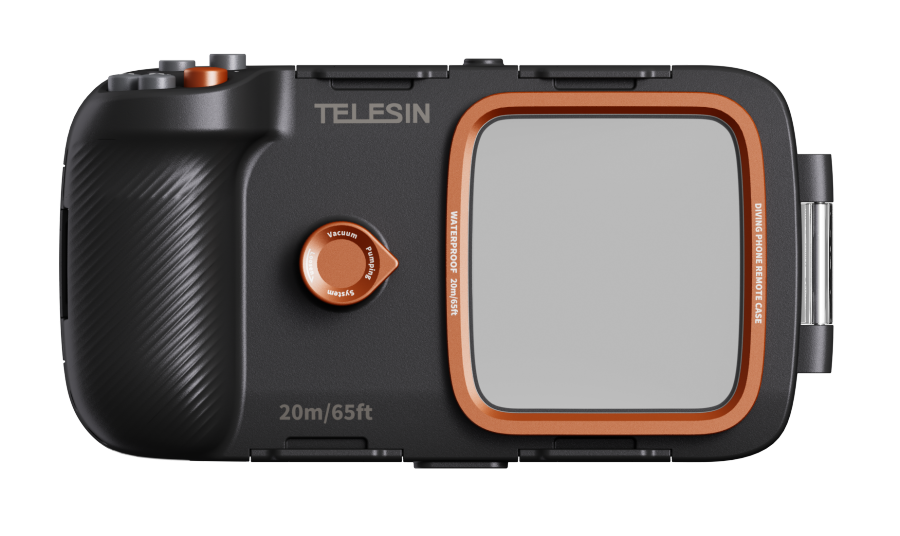

最后终于完成了这个项目，后面由于成本原因将卡扣做成了塑胶的，以及手柄的纹理为了能够出模改成了类似波浪的纹理，泄压阀又改回了我原来的设计，因为箭头的指向相比于功能来说完全微不足道。

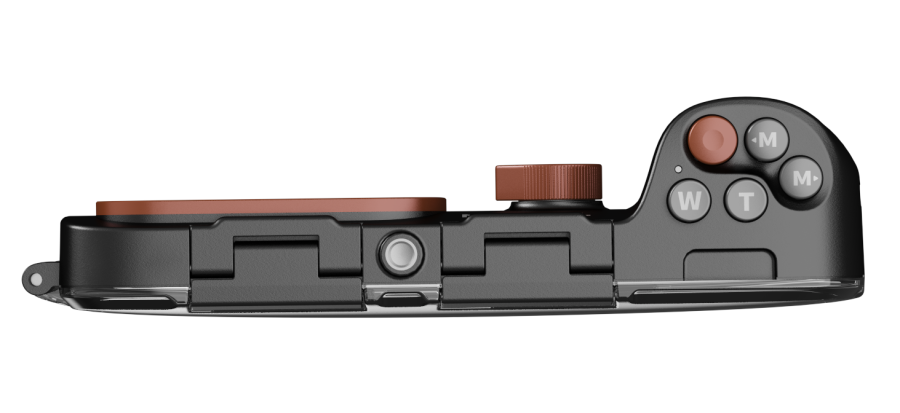

当然还有很多设计上的小细节，比如按键的高低错落，是为了让潜水员在带着潜水手套的按压按键的时候不误触；镜框上镭雕文字是为了让人们想到相机镜头的感觉，以及转轴部分为了和壳体协调，设计成弧形的造型等等。
上面是一些宣传的图片。
虽然并不是一个多么牛逼的项目，但作为第二个我全程参与并且量产的较为复杂案子（第一个是一个全金属的产品，并没有特别复杂），我还是很骄傲的，并且也学到了很多。
此产品已经量产上市，专利保护，如需购买可联系官方渠道
本案例仅用于设计展示，学习，交流
不参与任何商业形式的用途
最终解释权归该品牌所有
以上所有图片归泰迅telesin所有
This case is only used for designdisplay, learning and communication.
Do not participate in any commercial use.
The final interpretation right belongs to the brand.
