从草图到质感：玻璃器皿设计与渲染全流程实操指南

在日用品设计领域，玻璃器皿凭借其通透的质感、可塑造的形态以及与场景的高适配性，始终占据重要地位。从餐桌餐具到家居摆件，从实验室器皿到高端礼品，优秀的玻璃器皿设计既需满足功能需求，又要传递美学价值。而精准的渲染则是让设计方案从二维草图“活”起来的关键，能直观呈现玻璃的透光性、反射特性与场景融合度。本文将结合实际设计案例，梳理玻璃器皿从需求分析到渲染输出的全流程，拆解各环节核心要点，确保逻辑闭环且可直接指导建模渲染实操。

一、前期准备：锚定需求，明确设计边界

设计并非盲目创作，前期精准定位是避免后期反复修改的基础。玻璃器皿的特性决定了其设计需兼顾功能性、工艺可行性与美学表达，前期准备需聚焦三个核心维度：

1.1 需求拆解：明确“为谁设计”与“如何使用”

首先需明确设计的核心场景与用户群体。例如，面向家庭用户的早餐杯与面向咖啡馆的特调饮品杯，需求差异显著：家庭用杯需兼顾防滑、易清洗、耐温差（避免倒入热水时炸裂），容量建议在300-400ml，杯口直径8-10cm以适配常见杯垫；而咖啡馆用杯需突出造型辨识度，可能需要设计独特的杯身曲线以提升饮品视觉效果，同时需考虑咖啡机取放便利性，杯身高度需控制在15cm以内。

其次要明确功能优先级。若设计实验室用烧杯，“精准刻度”“耐高温（一般玻璃需耐受200℃以上）”“化学稳定性”是核心需求，造型需简洁规整以方便手持与放置；若设计高端礼品杯，“造型独特性”“质感呈现”“便携性”则更为重要，可融入雕花、描金等装饰元素，但需确保不影响握持舒适度。

建议通过表格梳理需求，明确核心指标：

1.2 工艺调研：让设计“可落地”

玻璃器皿的造型直接受工艺限制，前期若忽视工艺可行性，再好的设计也无法量产。常见玻璃成型工艺及适配造型如下：

•         吹制成型：适合制作曲面流畅、造型灵动的器皿（如高脚杯、艺术摆件），可实现较薄的壁厚（2-3mm），但精度较低，不适合复杂棱角或精准刻度设计；

•         模具成型：分为压制成型与浇筑成型，压制成型适合批量生产规整造型（如方形杯、餐盘），精度较高，壁厚均匀（3-5mm）；浇筑成型适合厚重、大型器皿（如花瓶、鱼缸），可融入复杂花纹，但成型后需打磨修边；

•         切割工艺：常用于在成型后的玻璃表面制作纹路（如菱形格、直线纹），适合提升器皿质感，但会增加成本，需考虑产品定价定位。

本次案例将以“家庭用简约带把水杯”为目标，选择“模具压制成型+激光刻度雕刻”工艺，兼顾实用与量产性，壁厚设定为3mm，容量350ml，杯身高度12cm。

1.3 参考分析：找对“设计锚点”

优秀的设计是在借鉴基础上的创新。建议从两个维度搜集参考：一是同品类优秀产品（如宜家的布洛格宁水杯、无印良品的简约玻璃杯），分析其造型比例、握感设计、细节处理（如杯底防滑设计）；二是玻璃材质的质感表达，搜集不同光线下玻璃的透光、反射效果图片，为后续渲染积累视觉参考。

参考后明确本次设计的创新点：在简约杯身基础上，杯身中部设计1cm宽的磨砂环，既提升握持摩擦力，又可作为“半杯”刻度提示，兼顾实用与美学。

二、设计阶段：从草图到二维定稿

前期准备完成后，进入设计表达阶段，核心是将抽象需求转化为具体的二维图纸，需确保尺寸精准、细节清晰，为后续建模提供明确依据。

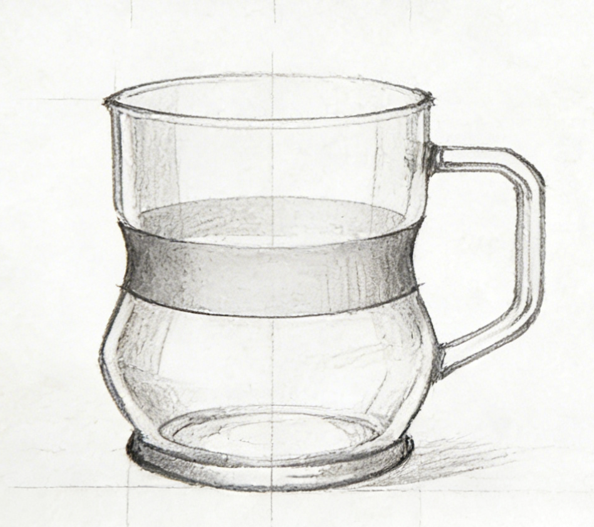

2.1 草图绘制：快速发散与聚焦

草图阶段无需追求精准，重点是快速呈现造型构想。建议使用A4纸与铅笔，从三个视角绘制：

•         主视图：呈现杯身高度、直径、壁厚、磨砂环位置，标注关键尺寸（如杯口直径9cm、杯身高度12cm、磨砂环距杯口5cm）；

•         俯视图：呈现杯口形状（本次设计为圆形）、杯底直径（建议6cm，保证放置稳定）；

•         侧视图：呈现杯身曲线（本次设计为微收腰曲线，腰部直径比杯口小0.5cm，提升握感）。

草图阶段需重点验证两个核心点：一是握感，通过标注手掌与杯身的接触弧度，确保握持时贴合手掌；二是稳定性，杯底直径与杯身高度的比例建议不小于1:2，避免倾倒。

2.2 二维定稿：精准化表达

草图确定后，使用矢量软件（如AI、CorelDRAW）或CAD软件绘制精准二维图，作为建模的“施工图纸”。需包含以下核心信息：

•         所有关键尺寸标注，误差控制在0.1cm以内；

•         材质标注（本次设计为高硼硅玻璃，耐高温150℃，耐温差80℃）；

•         细节说明（如磨砂环的磨砂度为300目，刻度从50ml到350ml，每50ml标注一条刻度线）；

•         色彩标注（玻璃为透明色，刻度线为白色激光雕刻）。

三、建模阶段：从二维到三维的精准转化

建模是将二维图纸转化为三维模型的关键环节，玻璃器皿的建模核心是“还原造型”与“预留质感表现空间”。本次案例将使用Blender（免费开源，适配各类场景）进行建模，步骤如下：

3.1 建模前准备：设置参数与参考图导入

•         单位设置：打开Blender后，在“场景属性-单位”中设置“公制-厘米”，确保尺寸与二维图一致；

•         参考图导入：将绘制好的主视图、侧视图分别导入Blender的前视图、右视图背景，调整透明度至50%，作为建模参照。

3.2 核心建模步骤：从基础几何体到细节完善

1.       创建基础模型：在顶视图创建一个“圆”（半径4.5cm，对应杯口直径9cm），进入编辑模式，沿Z轴 extrusion（挤压）至12cm（杯身高度），形成一个圆柱体。

2.       调整杯身曲线：选中圆柱体的纵向边，使用“循环切割”工具在杯身中部（距杯口5cm处）添加一条循环边，然后使用“移动工具”将腰部的点向内侧移动0.25cm（实现微收腰曲线），确保曲线流畅自然。

3.       制作杯底与壁厚：选中杯口的面，使用“向内挤压”工具，向内挤压0.3cm（对应壁厚3mm），然后沿Z轴向下挤压11.7cm，形成杯身的内壁；杯底部分，选中底部的面，向内挤压0.3cm后，再向上挤压0.5cm，形成杯底的加厚结构，提升稳定性。

4.       添加磨砂环与刻度：选中杯身中部对应磨砂环的区域（高度1cm），使用“编辑模式-面选择”，将该区域的面分离为独立对象，命名为“磨砂环”；刻度部分，使用“文本”工具创建数字（50、100…350）和线条，调整大小后贴合内壁，放置在对应高度位置。

5.       优化模型：检查模型是否有重叠面、破面（可使用Blender的“几何检查”工具），对杯口、杯底的棱角进行“倒角”处理（倒角半径0.2cm），避免尖锐边缘，提升真实感。

3.3 建模验证：确保可渲染性

建模完成后，切换至“渲染预览”视图，初步查看模型的造型是否符合设计预期，重点检查以下几点：一是壁厚均匀，避免出现局部过薄或过厚（玻璃的透光性对壁厚非常敏感，不均匀会导致渲染后光线折射异常）；二是细节清晰，磨砂环与刻度的位置准确；三是模型无破面，避免渲染时出现“漏洞”。

四、渲染阶段：还原玻璃的通透质感

玻璃材质的渲染核心是“模拟光的传播”——透光、反射、折射是三大关键特性。若渲染时仅将材质设为“透明”，会导致玻璃缺乏质感，需通过材质调整、灯光设置、环境搭配三大维度优化。本次案例使用Blender的Cycles渲染器（质感表现更精准），步骤如下：

4.1 材质设置：精准模拟玻璃特性

新建“玻璃材质”，重点调整以下参数（Cycles渲染器下）：

刻度线材质设置：新建“自发光材质”，发光强度设为2.0，颜色为白色，附着在刻度线模型上，确保刻度清晰可见。

4.2 灯光设置：营造真实光影效果

玻璃的质感依赖光影呈现，单一灯光会导致效果扁平，建议采用“主灯+辅助灯+环境光”的组合方案：

•         主灯：在模型左前方45°位置放置一个“面光源”，尺寸为50cm×50cm，强度设为5.0，颜色为暖白色（色温5500K），作为主要照明来源，在玻璃表面形成明显的高光与阴影；

•         辅助灯：在模型右后方30°位置放置一个“点光源”，强度设为2.0，颜色为冷白色（色温6500K），补充阴影细节，避免暗部过黑；

•         环境光：打开“环境光遮蔽”，强度设为0.3，同时导入一张“室内场景HDR图”作为环境纹理，让玻璃反射周围环境，提升真实感。

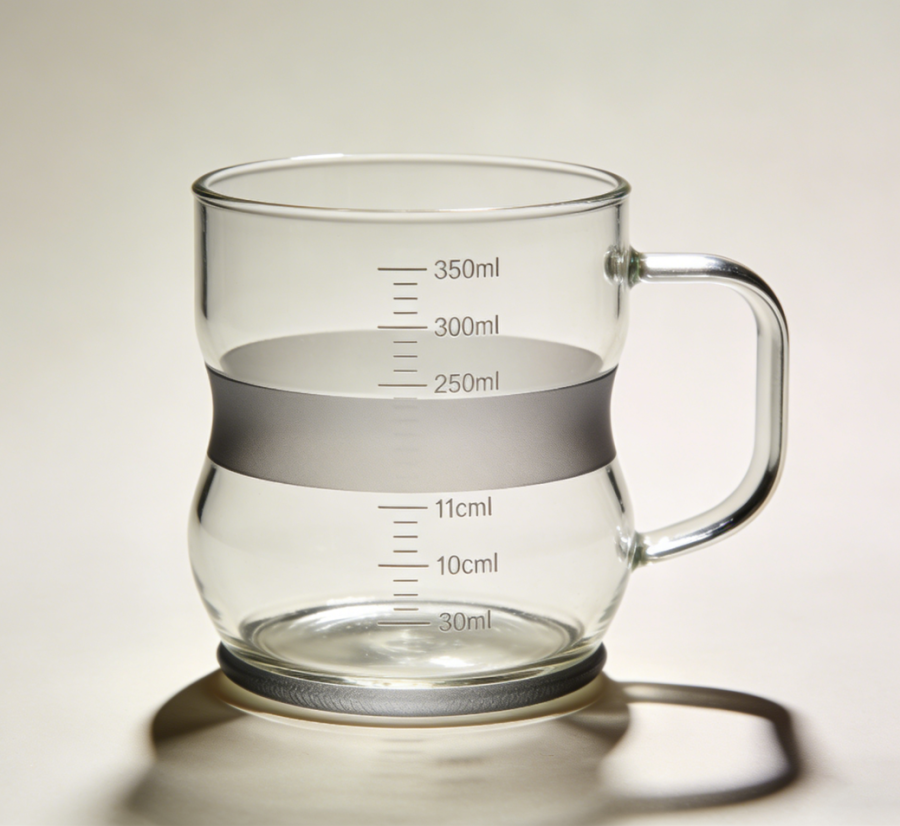

4.3 场景搭配与渲染输出

为凸显玻璃器皿的使用场景，建议在模型下方添加一个木质杯垫（材质设置：粗糙度0.3，反射率0.2），背景放置简约的白色墙面与绿植，避免背景过于杂乱抢镜。

渲染参数设置：分辨率设为1920×1080，采样率设为1024（平衡画质与渲染速度），输出格式为PNG（保留透明背景，方便后期排版）。点击“渲染”后，等待渲染完成，若发现局部光影不自然，可返回调整灯光位置或强度。

五、后期优化与输出：提升最终呈现效果

渲染完成后，使用PS或LR进行简单后期优化，重点处理三点：一是调整亮度与对比度，确保玻璃的通透感不暗沉；二是修复局部瑕疵（如刻度线模糊、玻璃表面杂光）；三是添加轻微的锐化效果，提升细节清晰度。

六、核心总结：玻璃设计与渲染的关键原则

6.       需求先行：始终以用户需求与工艺可行性为出发点，避免为了造型而忽视实用与落地性；

7.       细节为王：壁厚、倒角、磨砂度等细节直接影响最终效果，建模时需精准把控；

8.       质感还原：渲染的核心是模拟玻璃的透光、反射、折射特性，折射率与粗糙度是关键参数；

9.       场景适配：通过灯光与场景搭配，让设计回归使用场景，提升观众的代入感。

按照以上流程，从需求分析到渲染输出，每一步都环环相扣，无论是新手还是有一定经验的设计师，都可通过这套流程高效完成玻璃器皿的设计与呈现。欢迎在评论区分享你的玻璃设计案例，共同交流提升！
