系列标题起猛了，一天一个CMF完全搞不过来，改成一周一个CMF工艺推测了。

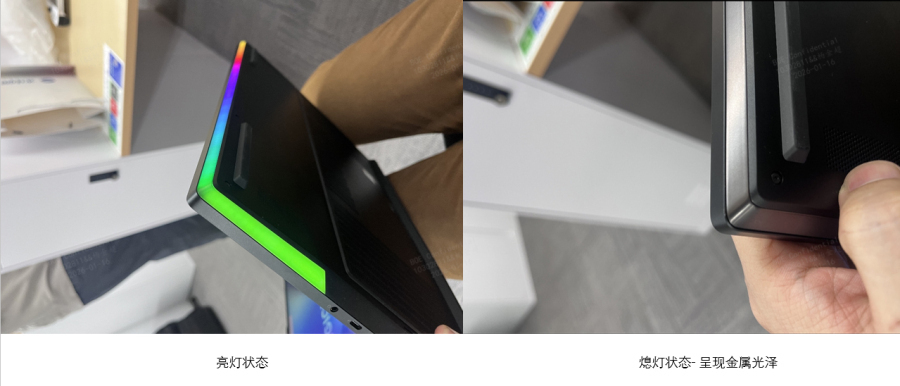

还是联想这个笔记本，C壳上有一个塑料件，关机状态是深灰色电镀效果，开机并打开氛围灯功能后，该塑料件能透灯光，虽然仔细看还是能看到塑料件涂层的不精致细节，但是依然挡不住我要继续摸透它的步伐。如下图：

我猜测这个塑料件是用了镀膜工艺的，但是不确定具体是那种镀膜工艺，然后问了一圈同事，得到了各种名字，如电镀、水镀、真空镀、溅镀，再问深一些，就经不起刨了。

其实我过去也做过采用NCVM、PVD工艺的项目，但当时也没太在意这个技术细节，就是人云亦云，得过且过了。但是这次看到这么多同事也是一知半解，显然，这种状况，又一次激起了我的求知欲。

这次经过翻物理化学书、搜刮专家（抖音博主）信息，反复对比验证信息。我觉得我第一次对各种镀的工艺有了一次从从容容的认知。

镀膜工艺的本质

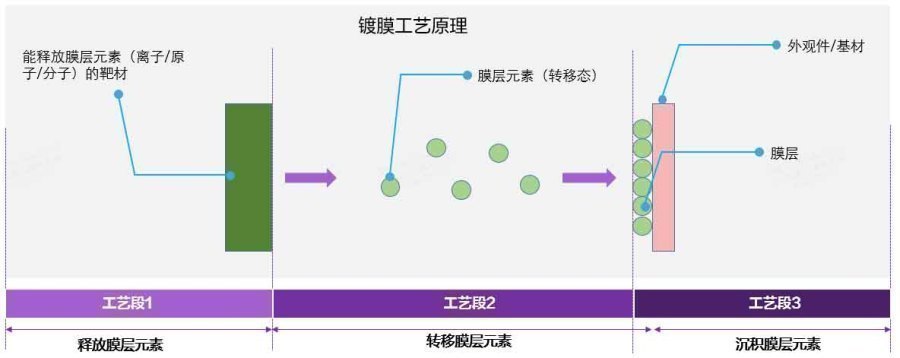

镀膜工艺（PVD和CVD）本质上就是把膜层元素从靶材/前驱气体中，转移到目标零件上。如下图：

靶材成分有纯金属、金属化合物、Si/C等非金属等，我也找不到更合适的名字来统一，暂且用”膜层元素“来表示。

为什么要在外观件上用镀膜工艺

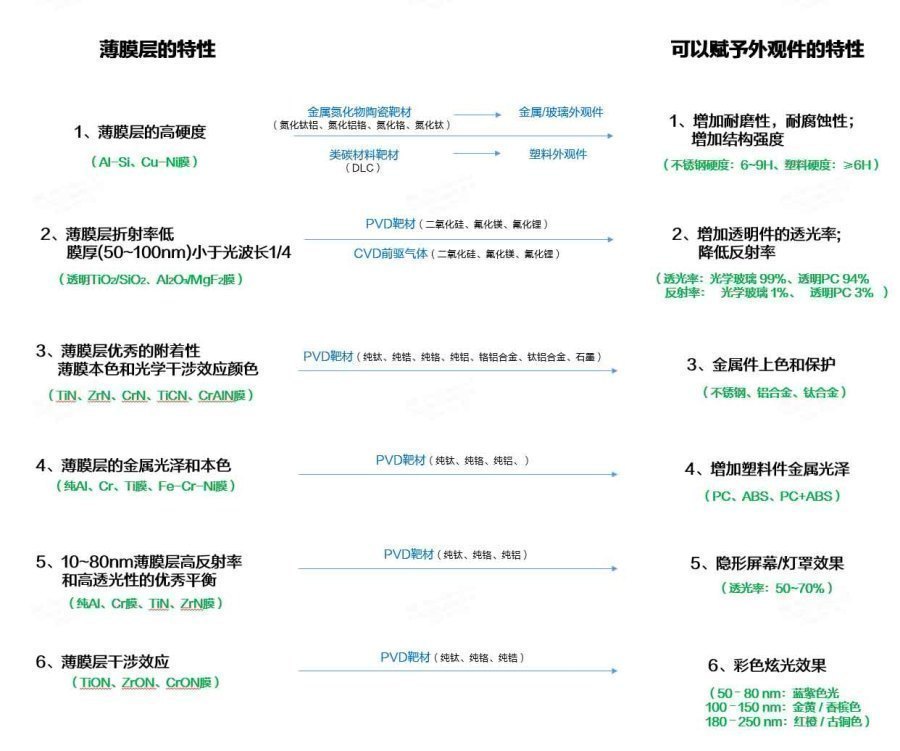

对于设计师来而言，我们选择镀膜的核心目的就是利用薄膜层给外观件增加额外的功能， 我总结了6类功能。这6类功能也是利用了镀膜工艺的5个特性。具体如下图：

外观结构件常用镀膜工艺

目前镀膜工艺主要包含三个：PVD（物理气相沉积）、CVD（化学气相沉积）和电镀（电化学沉积）；

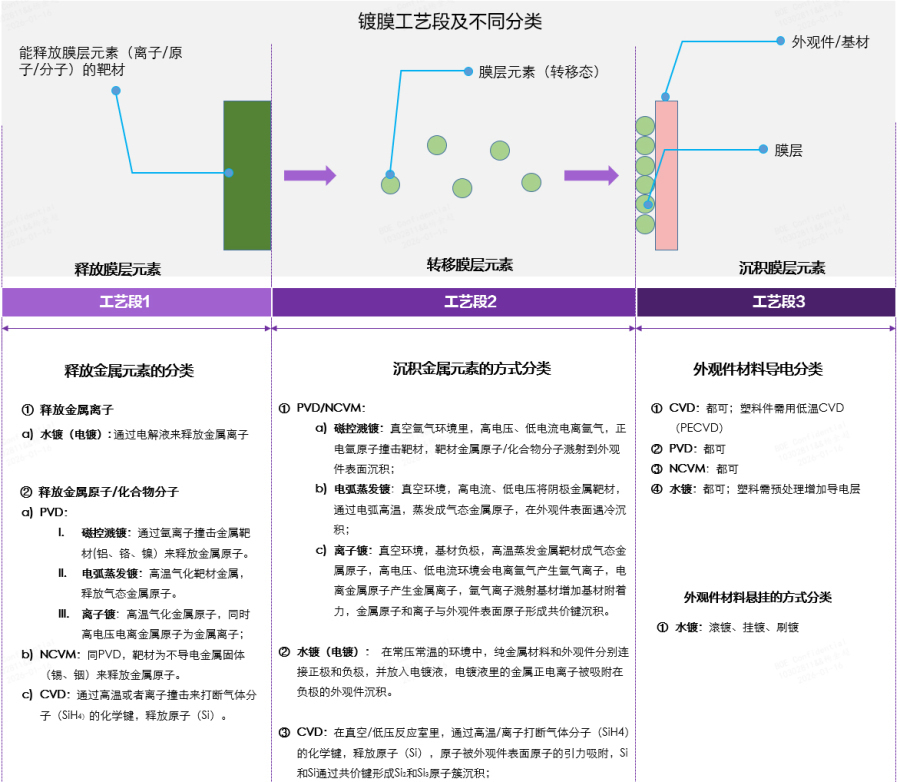

因为PVD、CVD是在真空环境里进行，电镀是在电解溶液里进行的（水镀），所以行业里通常把PVD、CVD称为”干镀“，电镀称为”湿镀“。所以，根据三个工艺段不同，我把这三种工艺的分类整理了如下图：

我们工业设计行业中，常用的是PVD和电镀。

相比较电镀，PVD的工艺制程更为精密复杂，最终效果更好，相应成本更高，所以一般中高端零件多采用PVD工艺；

PVD工艺主要包含三种工艺：真空蒸发镀、溅射镀和电弧离子镀；

为了方便记忆，我是这么来分的： 根据释放膜层元素的方式不同分成：蒸发镀和溅射镀。 在沉积膜层元素过程中对待镀件增加了溅射工艺增加附着力的，叫做：电弧离子镀。

一、PVD工艺 - 磁控溅射镀

目前PVD用的最多的是溅射镀，其中又以磁控溅射镀最主流。

溅射镀的工艺原理是：电离氩气产生Ar离子，Ar离子快速撞击靶材，把靶材中的金属原子溅射出来，运动的金属原子被待镀件拦截，在待镀零件上完成沉积。

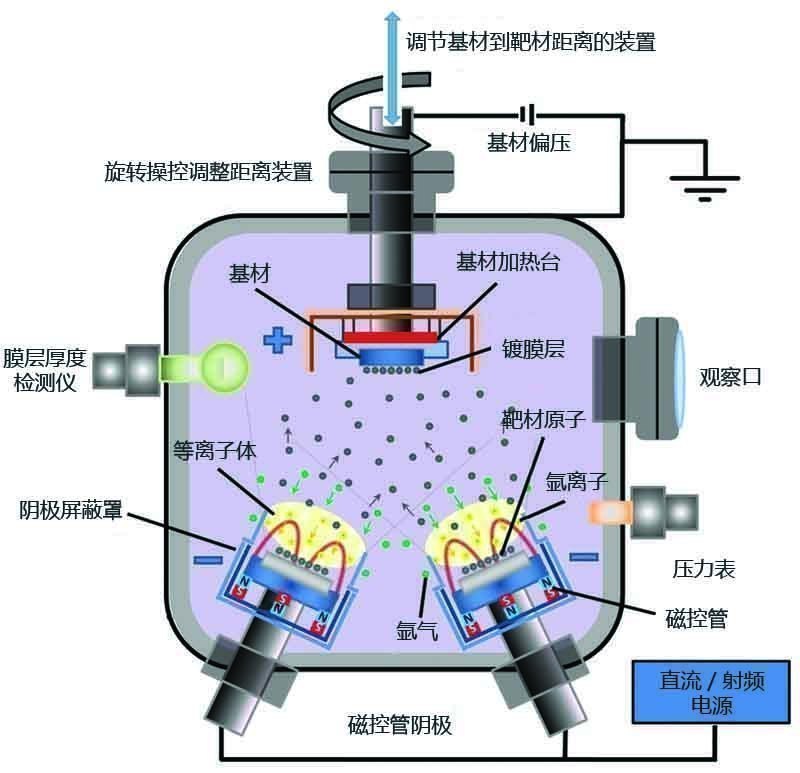

整个工艺过程是在PVD罐里完成，工艺图解如下图：

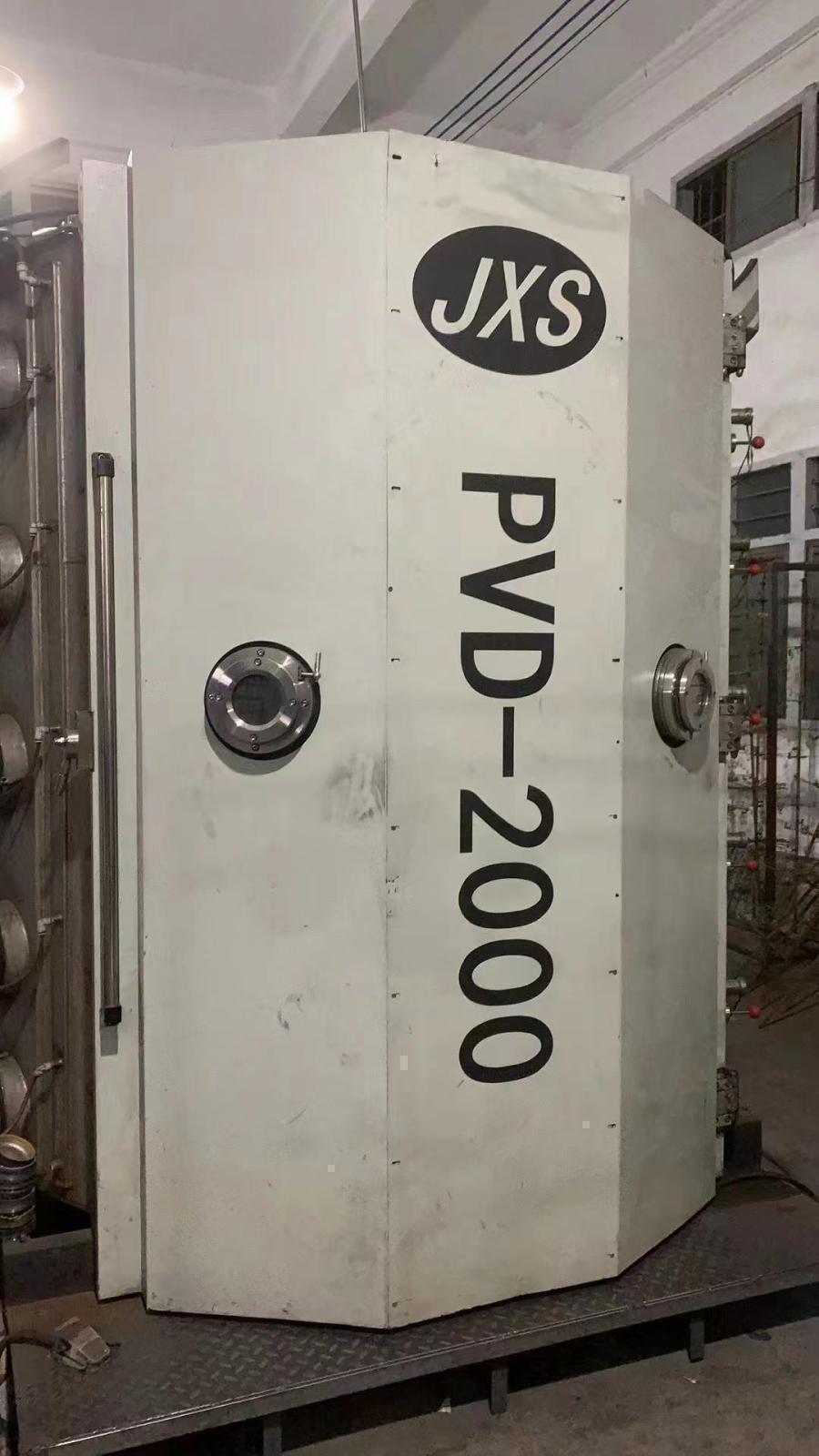

PVD设备一般长成这个样子：

（产线上的）

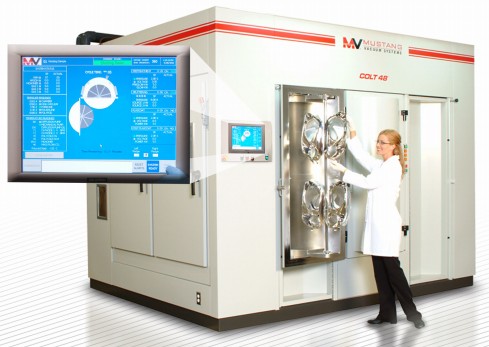

（卖设备官网上的）

整个工艺基本上分成两个阶段：

阶段一： 电离氩气

1. 抽真空：氩气只有在真空环境里才能被很好的电离，并产生稳定的等离子体。所以，这一步，需要把PVD罐体内抽真空。

2. 生成等离子体：PVD罐体被施加强电场，罐体里残留的初始自由电子在强电场的作用下，加速向阳极（腔体）运动，电子在高速运动中，携带的能量大于氩气的电离能撞击氩气，将氩气分子外的一个电子撞出，形成带正电的氩离子。同时被撞出的新的自由电子被强电场再次加速，继续撞击其他氩气分子，产生更多的氩离子和自由电子，这个过程就像”雪崩“一样，短时间会产生大量的电子和氩离子；

3. 等离子体形成：当电子、氩离子达到一定浓度了，并且与PVD罐体内的氩分子形成动态平衡（电离速度＝符合速度）时，就形成了氩气等离子体。这个时候，我们就会在PVD罐上的观察口里观察到均匀的淡紫色辉光，如下图：

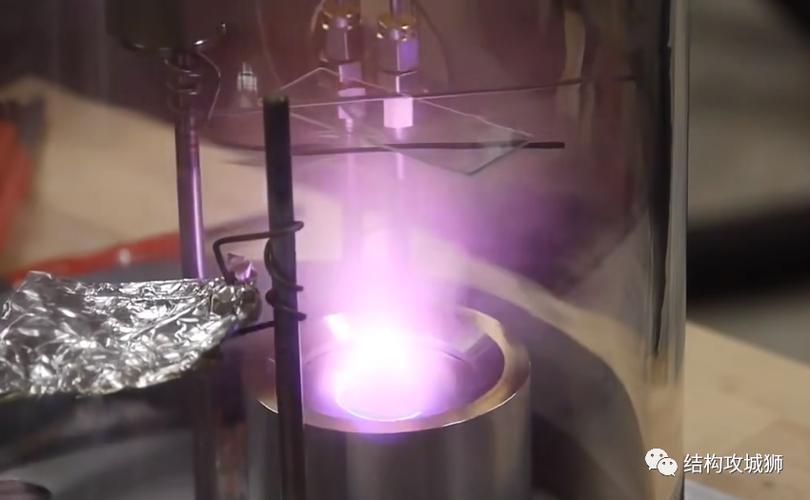

（实验室辉光）

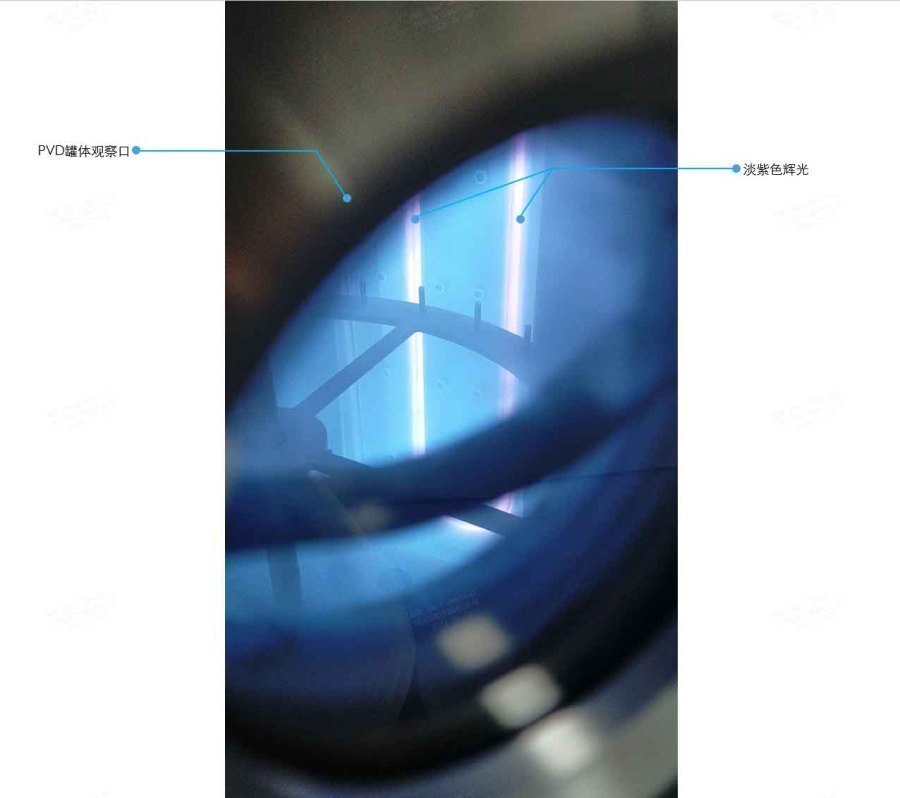

（产线PVD罐子辉光）

阶段二：氩离子撞击靶材，靶材原子沉积

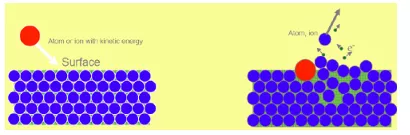

1. 氩离子撞击靶材：被电子撞出来的氩离子带正电荷，靶材是高电压负极，所以在强电场的作用下，氩离子快速轰击靶材表面，撞击能量大于靶材金属原子之间的结合能时，靶材金属原子被撞击出来，成为高速直线运动的气态原子。这个过程就是溅射。

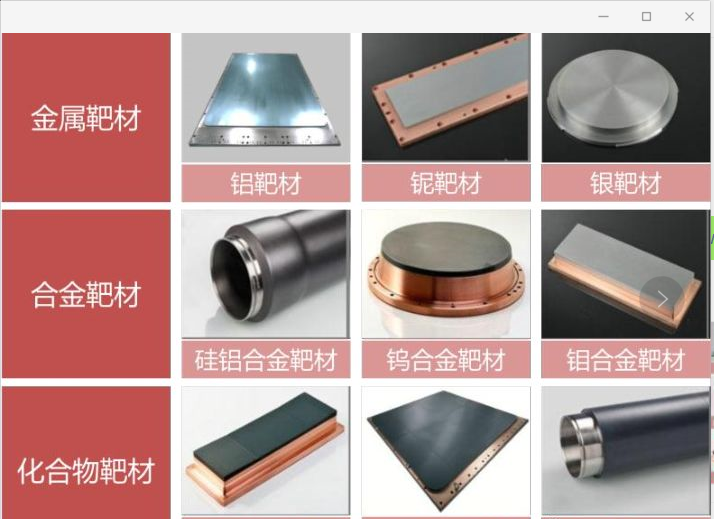

   一般靶材包括金属靶材、合金靶材、化合物靶材，如下图：









2. 靶材原子沉积

   靶材原子沉积的过程大体上是：靶材金属原子在高速运动中，被待镀件拦截，在待镀零件上完成沉积。

   目前有两种沉积方式：

   a)         纯金属原子沉积： 通常是Al、Ti、Cr、Cu原子，沉积为纯金属单质。 这种沉积方式的优点是，工艺简单易控，沉积速度高，导电性能好，同时金属质感纯正。同时缺点也很明显，耐磨性差，硬度低，耐腐蚀性有限，膜层的致密性相对较大。

   b)         金属化合物沉积：在溅射气体（氩气）加入活性反应气体（如N2、O2、CH4、C2H4），靶材原子在快速穿过等离子体时，与活性反应气体产生化学反应，形成全新的金属化合物（TiN、Al₂O₃、TiC），这些金属氧化物继续运动到待镀件上进行沉积，形成金属化合物薄膜层。这种沉积方式的优点是，金属氮化物 / 碳化物的化学键为强共价键，硬度远高于纯金属，所以高耐磨；化合物膜层致密且化学惰性高，可抵御酸、碱、盐等腐蚀介质；化合物膜的颜色由成分和厚度共同决定，可实现金色、黑色、彩色等多种外观，且颜色稳定性优于电镀染色；

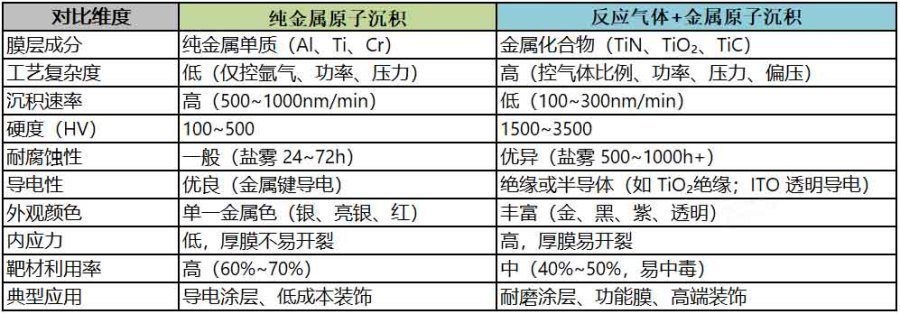

这两种沉积方式的优缺点对比如下：

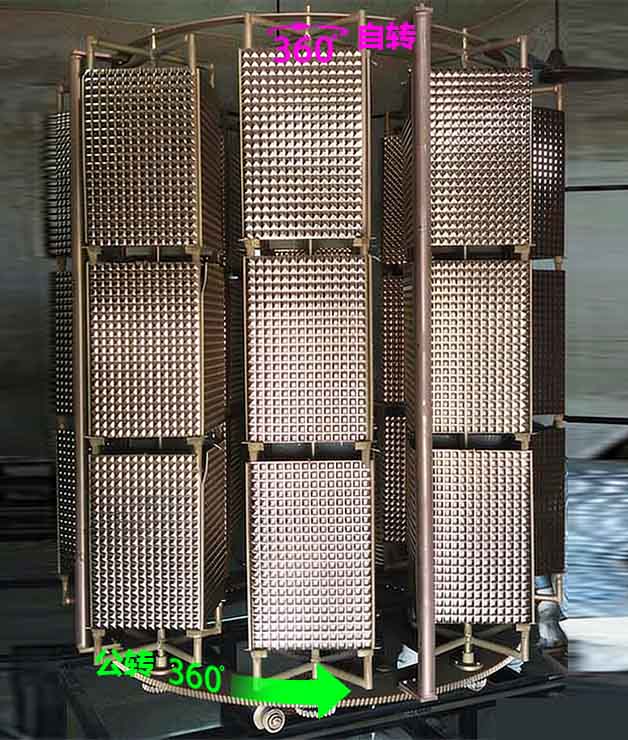

基材安装方式：在生产中，为了让沉积更均匀一些，待镀件都会挂在一个能旋转的架子上，架子自转，底座公转，如下图：

在找资料的过程中，找到了一个特别好的视频，感谢@真空协会老黄，讲得很细致：

 对于ID和CMF有用信息的总结

1. 优缺点

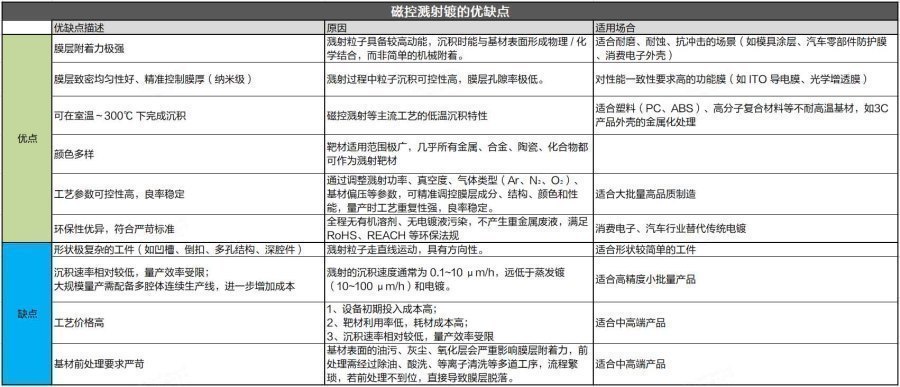

以上就是PVD溅射镀的基本过程和基本原理。根据这些原理和加工过程，我们可以得出PVD溅射镀的优缺点如下：

2. 镀层厚度

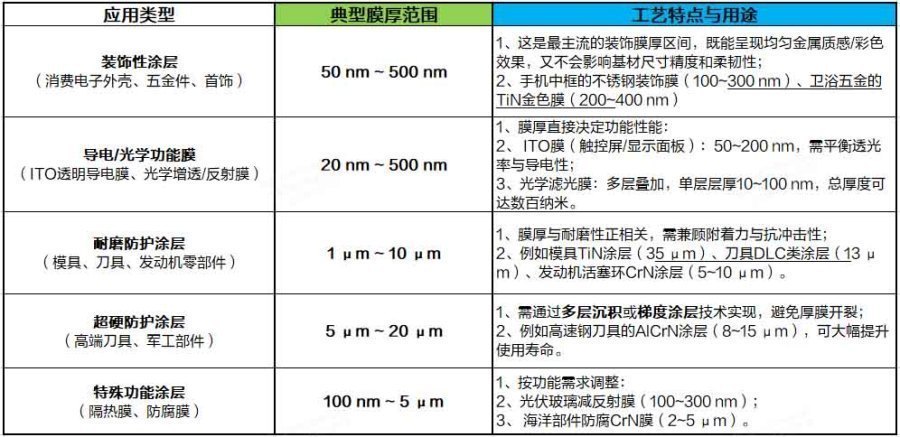

对于我们工业设计师在做设计时，PVD的膜厚会影响外观面的品质，膜厚的总结如下图：

3. 外观件完整PVD工艺流程

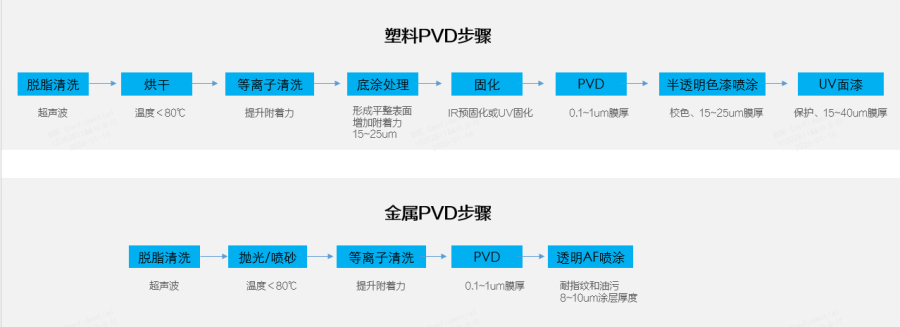

塑料件和金属件的完整PVD工艺流程如下图：

塑料件PVD调色靠色漆喷涂，金属PVD调色靠靶材等PVD工艺参数调整。

总结一句话就是：

有钱又要颜的，品质追求稳定的，用PVD溅射镀；

那有点钱又没那么多钱的，又想用PVD工艺的，怎么办了？ 只要有需求，就一定有解决方案。蒸发镀就是这样的定位。本来想一篇文章把所有镀膜工艺讲完的，发现太长了，还是搞成系列文章吧，我也轻松一点，大家看起来也轻松一点。蒸发镀文章作为下个星期的第二篇吧。

以上PVD溅射镀的知识，欢迎PVD大佬来指正。
